Konstrukcje metalowe – zebranie obciążeń.	0

Zebranie obciążeń

Obciążenie sniegiem wg PN-80/B-02010

Obciążenie charakterystyczne:

Dla danedo obiektu obciążenia charakterystycznego śniegiem gruntu i współczynnika kształtu dachu wynoszą:

Obciążenie obliczeniowe wynosi:

Obciążenie wiatrem wg PN-77/B-02011

Obciążenie charakterystyczne:

Dla zadanego obiektu wartości charakterystycznego ciśnienia prędkości wiatru i współczynnika ekspozycji wynoszą:

Obciążenie charakterystyczne dla połaci nawietrznej:

Obciążenie charakterystyczne dla połaci zawietrznej:

Obciążenie obliczeniowe:

Obciążenie obliczeniowe dla połaci nawietrznej:

Obciążenie obliczeniowe dla połaci zawietrznej:

Zebranie obciążeń stałych dla układu:

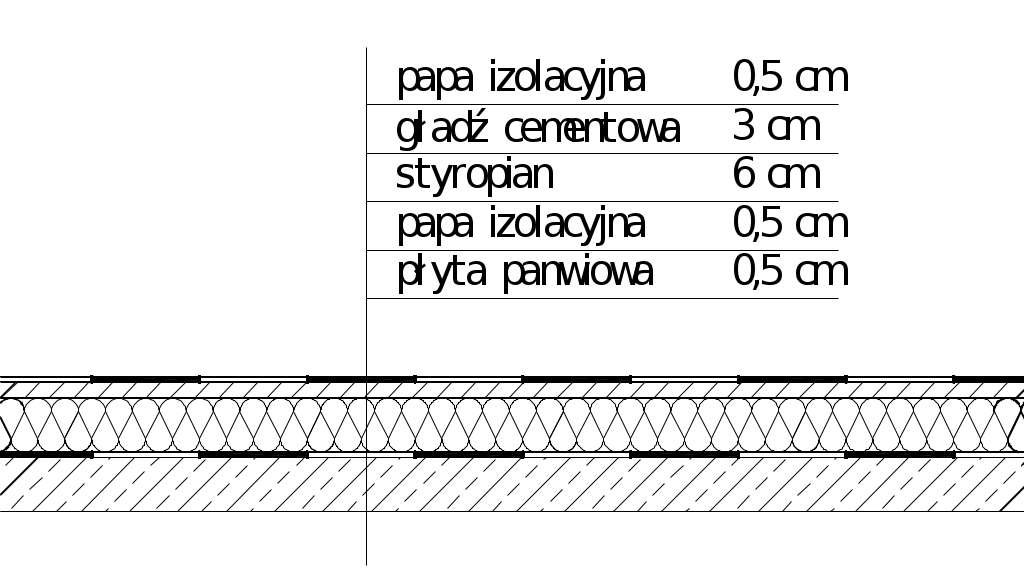

Przekroj przez pokrycie dachu:

Rodzaj obciążenia	Obc. charakterystyczne [kN/m^2]	Współczynnik bezpieczeństwa γf	Obciążenie obliczeniowe [kN/m^2]
papa izolacyjna	0,06	1,2	0,07
gładź cementowa	0,63	1,3	0,82
styropian	0,045	1,2	0,054
papa izolacyjna	0,06	1,2	0,07
płyty panwiowe	1,50	1,1	1,65
Razem	gk = 2,30	1,16	g = 2,66

Krzysztof Wieczorek KBI2 2006 /2007
