11. Podać zasady dopasowania odbiornika do rzeczywistego źródła prądu stałego. Jaka jest sprawność energetyczna obwodu w tych warunkach? Wyprowadzić odpowiednie zależności.
16. Podać schematy dzielnika napięcia oraz dzielnika prądu i wyprowadzić odpowiednie zależności wyrażające przekładnie tych dzielników.
17. Podać definicję wartości skutecznej prądu okresowo zmiennego w funkcji czasu. Obliczyć wartość skuteczną prądu sinusoidalnie przemiennego i(t) = Im sin(t+).
Ad. 11 – Dopasowanie odbiornika do rzeczywistego źródła prądu stałego

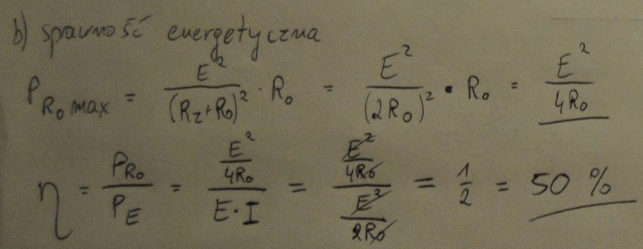

Dopasowanie odbiornika polega na tym, by przekazać odbiornikowi maksymalną możliwą moc ze źródła. W wypadku obwodów prądu stałego warunkiem tej maksymalnej mocy jet to, by wartość rezystancji odbiornika Ro była równa co do wartości rezystancji wewnętrznej rzeczywistego źródła prądu. W takim wypadku sprawność energetyczna obwodu wynosi 50%.

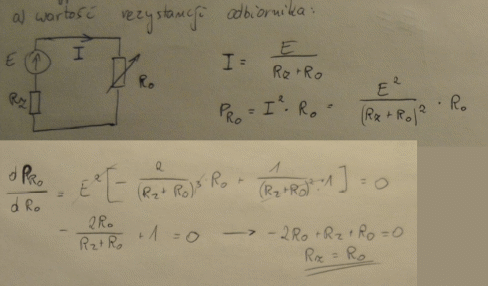

Wyprowadzenie zależności:

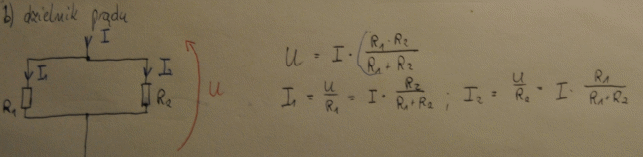

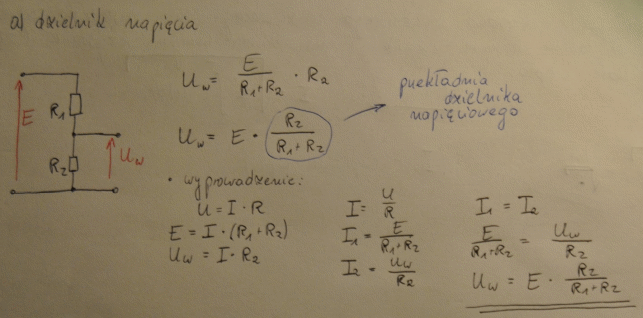

Ad. 16 – Dzielnik napięcia i dzielnik prądu
Ad. 17 – Wartość skuteczna prądu okresowo zmiennego (w funkcji czasu)

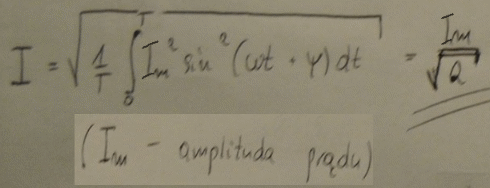

Definicja: Wartością skuteczną prądu okresowo zmiennego nazywamy taką zastępczą wartość prądu stałego, że w takim samym czasie i na takim samym rezystorze wydzieli się taka sama ilość ciepła.
Definicja 2:
Wartość
skuteczna:
