Badanie wytrzymałości cementu.
Wykonali:
Krawczyk Paweł
Kłeczyński Rafał
II BZ LP2
RZESZÓW 2012
1 Przygotowanie belek
Normową zaprawę do sporządzania beleczek wykonuje się według następujących proporcji:
1 część cementu, 3 części piasku normowego i pół części wody.
(współczynnik wodno-cementowy W/C = 0,5).
Normowy piasek jest z reguły pakowany w worki po 1350 g (jest to ilość wystarczająca na wykonanie mieszanki na trzy beleczki). W związku z tym normowa zaprawa do wykonania trzech beleczek (1 forma) składa się:
- z 450 ± 2 g cementu;
- z 1350 ± 5 g normowego piasku według PN-EN 196-1:2006;
- z 225 ± 1 cm3 wody.
Kolejność wykonywanych czynności jest następująca: do miski mieszarki wlewa się
wodę, następnie wsypuje cement, a po wymieszaniu stopniowo dozuje piasek.
Z przygotowanej zaprawy pobiera się pierwszą z dwóch porcji (ok. 300 g) i wypełnia się nią poszczególne przegrody formy. Ułożoną pierwszą warstwę rozgarnia się łopatką i zagęszcza na wstrząsarce. Po zatrzymaniu wstrząsarki (60 wstrząsów) można przystąpić do napełniania przegród formy drugą warstwą zaprawy, a następnie ponownie uruchomić wstrząsarkę. Po zakończeniu tych czynności zdjąć formę z nakładką ze wstrząsarki i usunąć nadmiar zaprawy.
Formę należy od góry przykryć płytką szklaną lub stalową (zapobiegającą wysychaniu).
Rozformowanie beleczek zależy od terminu badania. Beleczki przeznaczone do
badania po 24 h (co zdarza się stosunkowo rzadko) należy rozformowywać na 20 min przed
badaniem. Natomiast beleczki przeznaczone do badania w innych terminach należy
rozformowywać po 20 - 24 h. Rozformowane wyroby należy w sposób trwały oznaczyć na górnej powierzchni i umieścić w kąpieli wodnej o temperaturze 20 ± 1°C Beleczki powinny przebywać w wodzie do czasu badania.

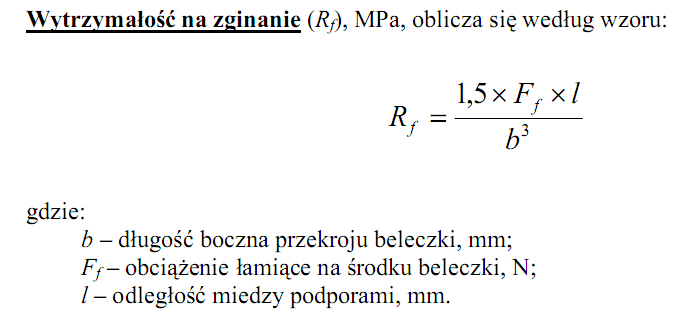

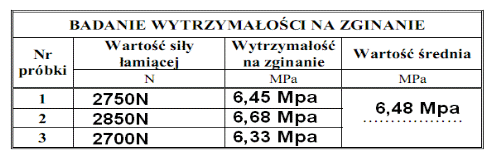

2 Wytrzymałość na zginanie.

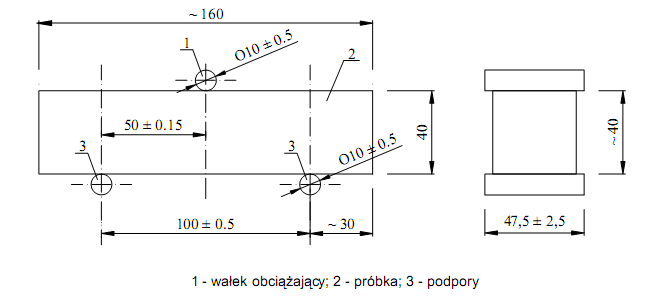

Badanie przeprowadza się wg schematu:
3 Wytrzymałość ściskanie.
Badanie wytrzymałości na ściskanie przeprowadza się na połówkach wykonanych
wcześniej beleczek. Połówki otrzymuje się w wyniku wcześniej przeprowadzonego
oznaczania wytrzymałości na zginanie lub przez przepołowienie beleczek w taki sposób, aby
nie została naruszona ich struktura.
W ćwiczeniu odczytujemy już przeliczone wartości.
1. 23,2 Mpa
2. 15,6 Mpa
3. 22,6 Mpa
4. 19,6 Mpa
5. 24,1 Mpa
6. 24,3 Mpa
Wartość średnia: Rc=21.5 Mpa
Dla cementu CEM I 32,5 R
wytrzymałość normowa po 28 dniach 32,5≤x≤52,5
NIESPEŁNIONA.
4 Wnioski.
Ten Cement nie spełnia wymagań normowych w zakresie klasy wytrzymałości na ściskanie.
