Optymalizacja pracy przełącznika
Szkic Projektu

na przykładzie Fedora GNU/Linux i przełącznika HP ProCurve Switch 2512 i 2524

Optymalizacja pracy przełącznika

na przykładzie Fedora GNU/Linux i przełącznika HP ProCurve Switch 2512 i 2524

Założenia konfiguracji:

• 2 VLAN o ID: 100 oraz 200

• dla VLAN100 podsieć 192.168.100.0/24, dla VLAN200 192.168.200.0/24

• przełącznik posiada adresy: 192.168.100.1 oraz 192.168.200.1

• maszyny podłączone do odpowiednich portów przełącznika posiadają statycznie przypisany IP na podstawie adresu MAC

• AccessListy – Operator i Menager

• Agregacja portów – 100Mbit ruchu (1 zapasowy port między Switchami), jeśli nastąpi awaria, kolejny wolny zastępuje ten, który uległ awarii.

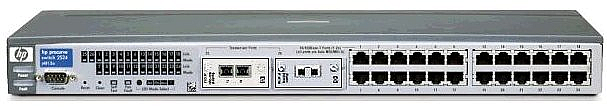

Zastosowanie Shitchy serii HP ProCurve 2500

Modele z serii hp procurve 2500 to tanie, zarządzalne, dające się łączyć w stos przełączniki, wyposażone w 12 lub 24 porty 10/100 Autosensing oraz 2 otwarte gniazda na transceivery Gigabit lub 100Base-FX. Są szczególnie przydatne, gdy wymagana jest ekonomiczna migracja do urządzeń zarządzalnych 10/100 z uplinkiem gigabitowym.

Właściwości i zalety

- Architektura non-blocking

- Możliwość łączenia w stos

- Zaawansowane funkcje monitorowania (RMON i Extended RMON)

- Konfiguracja przełącznika z poziomu przeglądarki internetowej

- Agregacja łączy pomiędzy przełącznikami oraz pomiędzy przełącznikiem a serwerem, nadmiarowość na poziomie łącza

- Obsługa wirtualnych sieci VLAN (maks. 30)

- Automatyczne rozpoznawanie i dynamiczny przydział sieci VLAN

- Kontrola ruchu typu multicast

- Ochrona portów (kontrola adresów MAC)

- Praca bez przestojów (Spanning Tree Protocol).

Podstawowe parametry

- Gniazda na moduły: 2

- Przepustowość (Mp/s) (pakiety 64-bajtowe): 6,6

- Szybkość rutingu i przełączania (Gb/s): 9,6

- Wielkość tablicy adresów MAC: 4096

- Standardy i protokoły: IEEE 802.1p, 802.1D, 802.1Q, 802.3x, 802.3ad

- Zarządzanie: HP Toptools for hubs & switches, WWW, konsola, SNMP, RMON, Extended RMON, SMON, Telnet, MIB

Pierwszym krokiem jest konfiguracja przełącznika HP ProCurve Switch 2524. Możemy ją przeprowadzić na kilka sposobów, poniżej przedstawiono jego konfigurację poprzez port szeregowy i CLI w trybie MENU aczkolwiek cześć z późniejszego etapu konfiguracji przeprowadzić trzeba będzie poprzez linię komend.

Kolejnym krokiem będzie utworzenie dwóch sieci VLAN o identyfikatorach 100 i 200, wg. poniższego przykładu:

Switch Configuration - VLAN - VLAN Names

802.1Q VLAN ID Name

-------------- ------------

1 DEFAULT_VLAN

100 VLAN100

200 VLAN200

Porty 1,2 i 3 odpowiednio tagujemy jako 2x VLAN100 oraz VLAN200.

==========================- CONSOLE - MANAGER MODE -============================

Switch Configuration - VLAN - VLAN Port Assignment

Port DEFAULT_VLAN VLAN100 VLAN200

---- + ------------ ------------ ------------

1 | No Tagged No
2 | No Tagged No

3 | No No Tagged

Po czym ustawiamy adresy IP i maski dla VLAN:

Switch Configuration - Internet (IP) Service

Default Gateway :

Default TTL : 64

VLAN IP Config IP Address Subnet Mask

------------ + ---------- --------------- ---------------

DEFAULT_VLAN | DHCP/Bootp

VLAN100 | Manual 192.168.100.1 255.255.255.0

VLAN200 | Manual 192.168.200.1 255.255.255.0

Zapisujemy zmiany, na tym kończy się konfiguracja przełącznika.

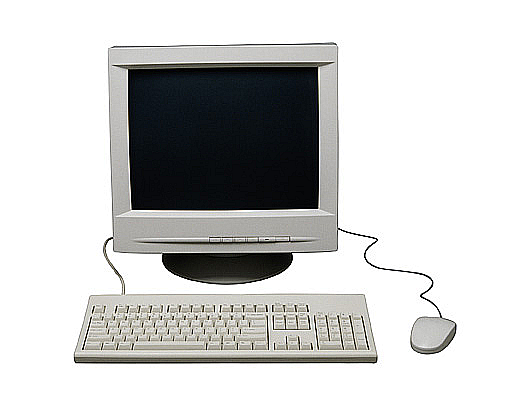

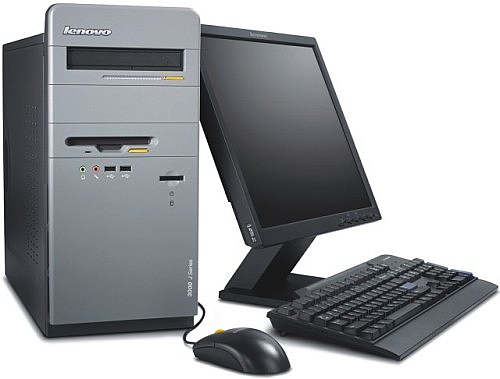

Aby sprawdzić poprawność działania konfigurujemy maszyny, odpowiednio podłączone do 1 portu przełącznika:

# ifconfig eth0 up

# vconfig add eth0 100

do 2 portu:

# ifconfig eth0 up

# vconfig add eth0 100

oraz do 3 portu:

# ifconfig eth0 up

# vconfig add eth0 200
