Więźba dachowa


Ed.pros.FG = 2,994 kN/m2

Ed.pros.H = 3,569 kN/m2

Ed.rów FGH = 1,170 kN/m2


rozstaw krokwi a = 110 cm

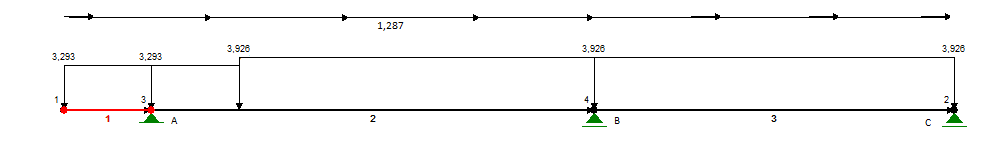

gd.prosF,G = Ed.pros.FG * a = 2,994 * 1,1 = 3,293 kN/m

gd.prosH = Ed.pros.H * a = 3,569 * 1,1 = 3,926 kN/m

gd.rów.FGH = Ed.rów.FGH * a = 1,170 * 1,1 = 1,287 kN/m


lFG = 1,104 m

lH = 4,578 m


Wartości sił wewnętrznych

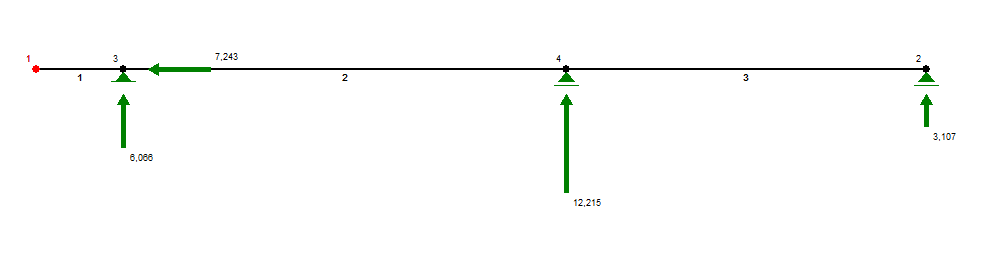

Ra = 6,066 kN Rb = 12,215 kN Rc = 3,107 kN

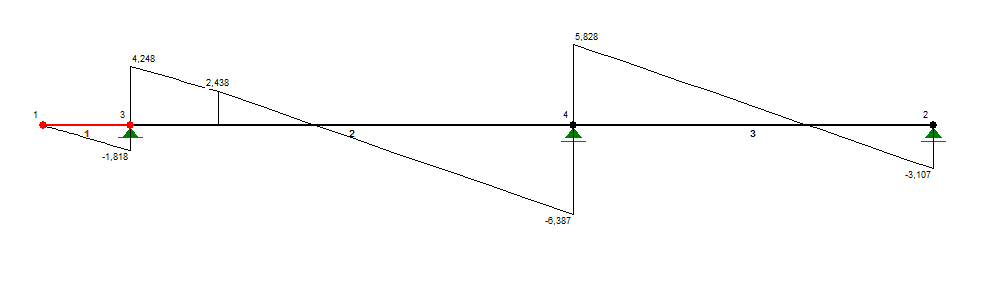

Siły poprzeczne

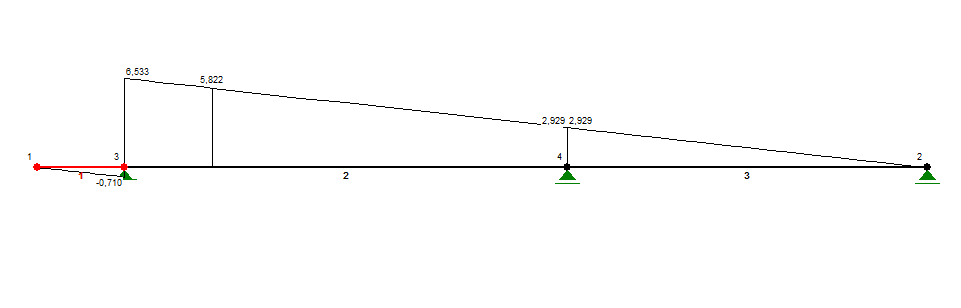

Siła osiowa

NR = (Rb + RC) * ctgα

NR = (12,215 + 3,107) * 2,145 = 32,866 kN

Nd = NA + NR = (2,800 + 2,330) * 3,926 + 32,866 = 53,006 kN

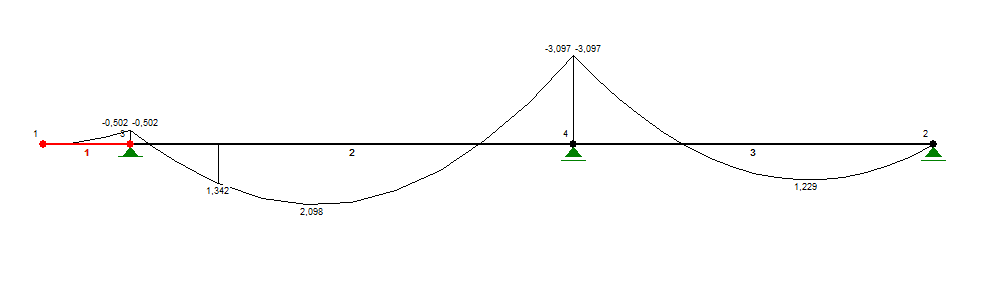

Moment zginający

Maksymalne wartości sił wewnętrznych

My = 3,097 kNm = 309,7 kNcm

Nd = 53,006 kN


Przyjęto drewno C20

fm,k = 20 MPa

fc,o,k = 1,9 kN/cm2

E0,mean = 950 kN/cm2

E0,05 = 640 kN/cm2


xd = xk * kmod/γm

γm – wsp. bezpieczeństwa wq tab. 2.3 PN-EN 1995-1-1:2010, przyjęto: drewno lite γm = 1,3

kmod - tab. 3.1 przyjęto klasę użytkowania 2, stąd kmod - 0,9


fm,d = fm,k * kmod/γm = 2 * 0,9/1,3 = 1,385 kN/cm2

fc,0,d = fc,0,k * kmod/γm = 1,9 * 0,9/1,3 = 1,315 kN/cm2


Wcelu sprawdzenia nośności i warunku ugięć przyjęto wymiary przekroju poprzecznego krokwi

b = 16 cm

h = 12 cm

A = b * h = 192 cm2


Wy = 384,00 cm3 Wz = 512,00 cm3 Iy = 2304,00 cm4 Iz = 4096,00 cm4

Naprężenia ściskające

σcod = Nd/A = 53,006/192 = 0,276 kN/cm2

Naprężenia zginające

σmd = My/Wy = 309,7/384 = 0,826 kN/cm2



σm,crit =

zgodnie z tab. 6.1 lef = 0,9 * lmax + 2h = 0,9 * 2,8 + 2 * 0,12 = 2,76 m

σm,crit =

Δrel,m = = , dla Δrel,m < 0,75; kcrit =1

lc,z = μz * lz = 1 * 0,25 = 0,25


λz =

λrel.z =

kz = 0,5 *[1 + βc *(λrel.z -0,3) +λrel.z 2] = 0,5 * [1 + 0,2*(0,094-0,3) + 0,0202]

λrel.z < 0,3 stąd kcz = 1,0



Wnioski: Warunki nośności zostały spełnione, nośność wykorzystana w 80,6 %.




Stan Graniczny Użytkowalności



Warunek ugięć

ufin < wfin



ufin – ugięcie końcowe wynikające z działających obciążeń

wfin – maksymalna dopuszczalne wartość ugięcia końcowego



Dla elementów belkowych więźb dachowych wfin = 1/200 rozpiętości przęsła


wfin = lmax/200 = 280/200 = 1,4 cm


Wartości charakterystyczne obciążeń liniowych prostopadłych do krowki uzyskano mnożąc obciążenie pow. gk.pros przez rozstaw krokwi a = 110 cm


Obciążenie charakterystyczne

Obciążenie powierzchniowe kN/m2

Rozstaw krokwi (m)

Obciążenie liniowe

kN/m

STAŁE

0,815

1,10

0,896

ŚNIEG

1,051

1,10

1,16

WIATR W POLU F i G

0,536

1,10

0,59

WIATR W POLU H

0,436

1,10

0,480



Wartości ugięć chwilowych uinst wyznaczono indywidualnie dla poszczególnych grup obciążeń

Grupa obciążenia

uinst (cm)

STAŁE

0,14

ŚNIEG

0,18

WIATR

0,09


kdef → tab 3.2 PN-EN-1995-1-1

wartości współczynników Ψ → tab A.1 PN-EN-1990

kdef = 0,8



Ψ0

Ψ2

ŚNIEG

0,5

0,2

WIATR

0,6

0


ufin.g = uinst.g * (1 + kdef)

ufin.g = 0,14 * (1 + 0,8) = 0,252 cm


ufin.Q1 = uinst.Q1 * (1 +Ψ2,1* kdef)

ufin.Q1 = 0,18 * (1 + 0,2*0,8) = 0,209 cm


ufin.Qi = uinst.Qi * (Ψ0,i + Ψ2,i* kdef)

ufin.Qi = 0,09 * 0,6 = 0,054 cm


ufin. = ufin.g + ufin.Q1 * Σ ufin.Qi

ufin. = 0,252 + 0,209 + 0,054 = 0,515 cm

ufin. < wfin

ufin. /wfin = 0,515/1,4 = 0,367 < 1

Warunek ugięć został spełniony. Sztywność materiału została wykorzystana w 36,7 %









Wymiarowanie jętki


Nj = RB / sinα = 12,215/0,422 = 28,945 kN


Przyjęto drewno C20. Parametry zostały podane przy wymiarowaniu krokwi

fm,k = 20 MPa

fc,o,k = 1,9 kN/cm2

fc,0,d = 1,315 kN/cm2

E0,mean = 950 kN/cm2

E0,05 = 640 kN/cm2


b = 11 cm

h = 12 cm

A = b * h = 132 cm2


Iy = 1584,00 cm4 Iz = 1331,00cm4

Naprężenia ściskające

σcod = Nj/A = 28,945/132 = 0,219 kN/cm2

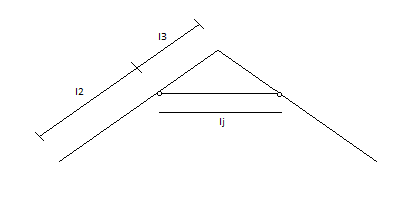

lj = 2 * l3 * cosα = 2 * 2,330 * 0,906 = 4,222 m

ly = lz = lj = 4,222 m

lc.y = μy * ly = 4,222 m

lc.z = μz * lz = 4,222 m


Znając długości wyboczeniowe – wyznacza się smukłości elementu λy i λz ze wzorów:

λy =

λz =

Określono wartości smukłości względnej przekroju λrel wg wzorów

λrel.z = λrel.y =


Na podstawie wartości smukłości względnej wyliczono wartości współczynników stateczności ky kz

kz = 0,5 *[1 + βc *(λrel.z -0,3) +λrel.z 2] = 0,5 * [1 + 0,2*(2,306-0,3) + 2,3062] = 3,359

ky = 0,5 *[1 + βc *(λrel.y -0,3) +λrel.y 2] = 0,5 * [1 + 0,2*(2,113-0,3) + 2,1132] = 2,915


Wartości współczynników wyboczenia kcy i kcz

kcy =

kcz =


Do warunku nośności elementu ściskanego osiowo przyjmujemy kc = min(kcy;kcz)

kc = 0,172


Sprawdzamy warunek nośności jętki, jako pręta ściskanego osiowo

Wniosek: warunek nośności został spełniony. Nośność materiału została wykorzystana w 96,8 %, co wskazuje na prawidłowy dobór przekroju elementu.






































Politechnika Rzeszowska rok akademicki 2013/2014

im. Ignacego Łukasiewicza

Wydział Budownictwa i Inżynierii Środowiska



















Budownictwo ogólne

Projekt cz.2

Projektowanie więźby dachowej

Temat nr 8



















Konsultował: Wykonał:

dr inż. Przemysław Miąsik Patryk Banaś 2BD- LP1
