1. Wzory wynikowe:

wyznaczenie współczynnika cisnień:

wyznaczenie charakterystyki teoretycznej:

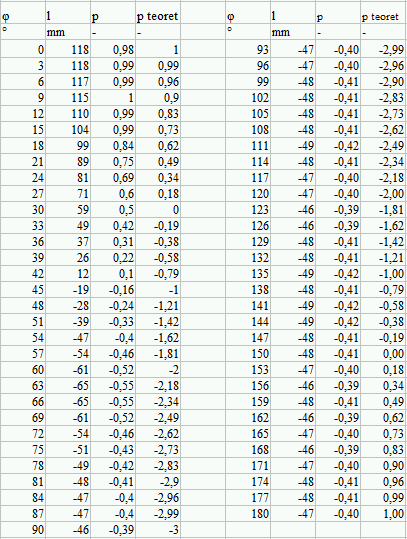

2. Tabela pomiarowa:

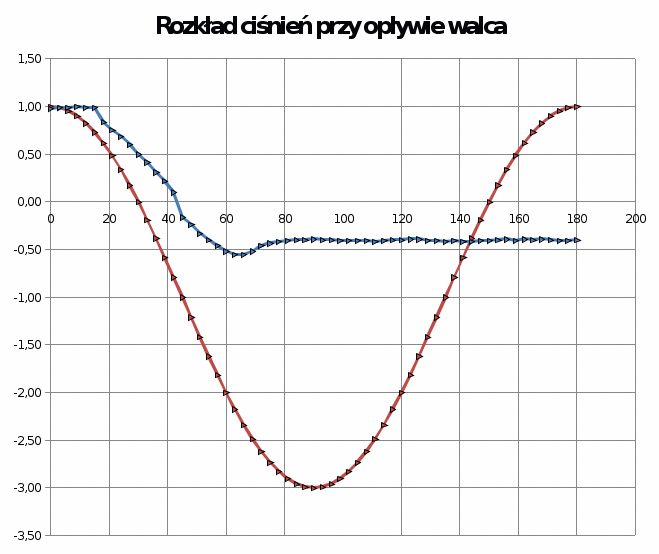

3. wykres

4.


4. Przykładowe obliczeniowe:

wyznaczenie współczynnika cisnień:

dla kątów 48^o i 63^o

wyznaczenie charakterystyki teoretycznej:

5. wnioski:

W naszym ćwiczeniu mieliśmy wyznaczyć charakterystyki (dla walca) : teoretycznej i rzeczywistej rozkładu ciśnień ciała opływowego oraz zaobserwowanie momentu oderwania się warstwy przyściennej

Jak widać charakterystyka rzeczywista bardzo się różni od charakterystyki teoretycznej. Jedynie na początku są bardzo zbliżone ale w miarę zmiany kąta naszego ciała charakterystyki znacznie odbiegają od siebie.

Jest z powodowane nie uwzględniem ważnych zjawisk w charakterystyce teoretycznej. Przede wszystkim chodzi o oderwanie się strugi od naszego walca.

Na podstawie wykreślonej charakterystyki zależności współczynnika ciśnienia od kąta obrotu walca można stwierdzić, że badany opływ walca miał charakter laminarny, ponieważ oderwanie warstwy przyściennej nastąpiło w okolicy 78^o kąta obrotu walca, a więc w przedniej części walca, co odpowiada opływowi laminarnemu. Współczynnik ciśnienia od momentu oderwania warstwy przyściennej uległ stabilizacji i wynosił ok -0,41
