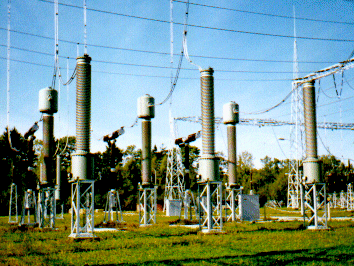

PRZEKŁADNIKI FIRMY TRENCH

Charakterystyka ogólna przekładników

Przekładniki izolowane olejem

Przekładniki izolowane gazem SF₆

Charakterystyka ogólna przekładników

Przekładniki przetwarzają wysokie napięcia i prądy w znormalizowane, niskie i łatwo mierzalne wielkości, które oddzielone są od wysokiego napięcia.

Przekładniki do pomiarów

Dostarczają użytkownikowi sieci dokładne dane: pomiarową wartość bezwzględną oraz kąt fazowy, które są niezbędne dla określenia mocy czynnej i biernej. Na nich opiera się również wyliczenie przesyłanej energii.

Przekładniki do zabezpieczeń

Przetwarzają wartości niezbędne dla zabezpieczenia sieci przed skutkami przetężeń.

Przekładniki mogą służyć także dla potrzeb regulacji.

Dostarczają one informacji o stanie roboczym części sieci.

Dla spełnienia tych zadań stosuje się:

Przekładniki prądowe

dla napięć znamionowych od 72,5 kV do 800 kV i prądów znamionowych do 5000 A

Przekładniki napięciowe indukcyjne i pojemnościowe

dla napięć znamionowych od 72,5 kV do 800 kV

Przekładniki kombinowane

dla napięć znamionowych od 72,5 kV do 800 kV, prądów znamionowych do 4000 A

.

Proponowane przekładniki zyskały uznanie i zostały zalegalizowane przez najbardziej renomowane instytucje zajmujące się cechowaniem przyrządów pomiarowych na świecie i tak np.:

• w Niemczech PTB - Federalny Instytut Fizyczno- Techniczny

• w Austrii Austriacki Federalny Urząd Miar i Wag

• w Szwajcarii SEV

• we Francji EdF

• w Anglii National Grid Company

• w Kanadzie CCAC

Oprócz zwykłych rdzeni dla zabezpieczeń mogą być przewidziane także dostosowane do indywidualnych potrzeb rdzenie TPS, TPX, TPY, TPZ wg IEC, rdzenie klasy X wg BS oraz rdzenie dla zabezpieczeń ANSI, jak również wg innych narodowych standardów.

Przekładniki izolowane olejem

Dzięki 40 letniemu doświadczeniu w produkcji i eksploatacji osiągnięto dużą niezawodność i bezpieczeństwo stosowania przekładników olejowych. W przypadku przekładników napięciowych indukcyjnych niezawodność osiągnięto poprzez:

• zasadę konstrukcyjną podziału przerwy izolacyjnej przegrodami, co uniemożliwia tworzenie mostków zawiesinowych (zwłóknienia celulozy, kurz, pyłki metali, starzenie) między elektrodą wysokiego napięcia a elektrodą uziemioną. Mostki zawiesinowe powodują rozpoczęcie procesu przebicia izolacji.

• bezpieczne zachowanie się przekładnika podczas nadmiernego obciążenia izolacji, np. w czasie wyładowania atmosferycznego. Rozerwanie osłon przekładnika, w szczególności izolatora wydrążonego z wbudowanym przepustem kondensatorowym olejowo-papierowym o dokładnie wysterowanym polu, jest nieprawdopodobne wobec elektrycznego przewymiarowania przepustu i wobec zwarciowopewnego połączenia obudowy głowicy (z rdzeniami) z ziemią.

• doskonałą ochronę przed wzrostem ciśnienia. Jeśli dojdzie do wewnętrznego zwarcia łukowego, zapewnia bardzo cienka, spawana, elastyczna obudowa oraz metalowy mieszek falisty, wyrównujący ciśnienie oleju.

• połączenie szwem spawalniczym górnej i dolnej części obudowy jak i mieszka falistego.Połączenia te mogą stanowić miejsca żądanego pęknięcia przy niskiej wartości progowej ciśnienia, ponieważ ciśnienie wewnętrzne olejowego systemu izolacyjnego wynosi ok. 1 bar absolutny.

Wykonania specjalne z dodatkowymi systemami nadzoru

Na życzenie przekładniki izolowane olejem mogą być dodatkowo wyposażone w następujące systemy nadzoru:

• System nadzorowania gazu GDS dla przekładników indukcyjnych GDS kontroluje ilość gazu w pojemniku zbiorczym w głowicy przekładnika i podaje sygnał ostrzegawczy po przekroczeniu określonej ilości.

• System nadzorowania izolacji IMS. IMS kontroluje prąd płynący przez izolację przekładnika do ziemi.

W przypadku przekładników napięciowych pojemnościowych bezpieczną pracę i niezawodność zapewniają:

• układ zapewniający obniżenie stale narastającego ciśnienia wewnątrz części kondensatorowej za pomocą bolca przebijającego metalową membranę ochronną,

• kontrolowane strefy uszkodzenia przekładnika, w przypadku nagłego wzrostu ciśnienia (rozerwane zostają blachy uszczelniające, zamykające izolator porcelanowy co zapobiega eksplozji).

Na życzenie przekładniki izolowane olejem mogą być dostarczone także z izolatorem kompozytowym.

Przekładniki izolowane gazem SF₆

Niezawodność i bezpieczeństwo przekładników izolowanych gazem opiera się na wykorzystaniu gazu izolacyjnego SF₆ oraz opracowanego przez firmę Trench izolatora kompozytowego. Izolacja SF₆ nadaje się do tego celu bardzo dobrze, ponieważ w przypadku wewnętrznego przebicia wzrost ciśnienia następuje wg praw fizyki liniowo i przez to jest technicznie łatwy do opanowania. Kontrolowana redukcja ciśnienia w głowicy przekładnika zapobiega powstaniu niedopuszczalnie wysokich obciążeń mechanicznych obudowy. Czysty gaz tworzy główną izolację pomiędzy potencjałem wysokiego napięcia i ziemi. W ten sposób zapewniony jest niezmienialny stan izolacji przez cały okres użytkowania.



SF₆ jest nietrującym, obojętnym, niepalnym i elektrycznie izolującym gazem, który przy nadciśnieniu ok. 3,5 bar daje wymiary urządzeń podobne jak dla konwencjonalnych przekładników olejowych. Gaz SF₆ jest, w przeciwieństwie do izolacji olejowo-papierowej, odporny na procesy starzeniowe. Jest to gaz nietoksyczny o właściwościach gazu szlachetnego. Właściwości te zapewniają pracę przez dziesięciolecia bez potrzeby kontrolowania stanu izolacji. Ciśnienie gazu może być nadzorowane zarówno lokalnie jak i zdalnie.

  Budowa przekładnika gwarantuje szczelność poniżej 1% rocznie w przypadku napełnienia go gazem SF₆. Przez to, przy ciśnieniu napełnienia 4,8 bar (bezwzgl.) i znamionowym ciśnieniu izolacyjnym 4,5 bar (bezwzgl.), zapewniony jest więcej niż dziesięcioletni bezobsługowy okres pracy. Przekładniki mogą być dostarczone z kompensowanym temperaturowo czujnikiem gęstości z dwoma zestykami sygnalizacyjnymi. W ten sposób możliwe jest w każdej chwili zdalne nadzorowanie ciśnienia gazu.

Wyłącznik stycznikowy typu EH-dG3-3,3 3300V, 50Hz, 400A
ZASTOSOWANIE I OPIS TECHNICZNY
	Wyłącznik stycznikowy wykonany w obudowie ognioszczelnej przeznaczony jest do sterowania i zabezpieczenia silników na napięcie 3300V, których łączny prąd znamionowy nie przekracza 400A. Wyłącznik umożliwia współpracę z: dwoma pojedynczymi silnikami, dwoma silnikami w układzie rewersyjnym. Wyłącznik wyposażony jest w dwa styczniki z sześciofluorkiem siarki typu Rollarc 400 (400A) i dwa zabezpieczone odpływy o obciążalności równej 315A każdy. Każdy z odpływów wyłącznika wyposażony jest w następujące zabezpieczenia: przeciążeniowe i zwarciowe typu ecoMUZ, upływowe zabezpieczenie od zwarć doziemnych typu EH PZB/3, upływowe zabezpieczenie od zwarć doziemnych w obwodach 42V typu EA 2, kontroli ciągłości uziemienia KD 73E, przed wzrostem temperatury uzwojeniach silników typu KLH. Wyłącznik wyposażony jest w moduł testu wysokiego napięcia, który umożliwia sprawdzenie stanu izolacji przewodów odpływowych przed załączeniem na napięcie 3300V. Wyłącznik wyposażony jest w przełącznik kierunku obrotów zblokowany mechanicznie z drzwiami komory głównej w taki sposób, że można je otworzyć jedynie wówczas, gdy przełącznik ten jest ustawiony w pozycji "UZIEMIENIE". Przy otwartej obudowie wszystkie dostępne części narażone na przypadkowe dotknięcia, są pozbawione napięcia. W drzwiach obudowy umieszczone są wzierniki, przez które można obserwować sygnalizatory świetlne, sygnalizujące funkcje łączeniowe i działania zabezpieczeń: zwarciowych, przeciążeniowych, kontroli temperatury, upływowych, kontroli ciągłości uziemienia, kontroli ciśnienia SF6 w komorach stycznika głównego, testu wysokiego napięcia. Za wziernikami w pokrywie komory głównej znajdują się przyrządy pomiarowe (woltomierz i amperomierze).
DANE ZNAMIONOWE
	Napięcie izolacji 3300V Napięcie łączeniowe 3300V 50Hz 3f Prąd ciągły 400A Obciążalność odpływów 1x 315A lub 2x200A Ilość odpływów 2 Rezystancja blokowania zabezpieczenia upływowego 220kΩ Napięcie obwodów pomocniczych, zewnętrznych (zabezpieczonych upływowo) 42V AC Zakres zabezpieczeń przeciążeniowych 80 - 500A Zakres zabezpieczeń zwarciowych 400 - 6000 Masa wyłącznika .......... kg
DANE STYCZNIKA ROLLARC 400
	Napięcie znamionowe 7,2kV Prąd znamionowy ciągły 400A Prąd wyłączalny 10kA cosŚ=0,2 Prąd załączalny (wartość szczytowa) 25 kA Prąd 3 sekundowy 10 kA Ciśnienie SF6 0,25 MPa
NORMY:
	PN-EN 50014 + AC PN-EN 50018 PN-EN 50019 PN-EN 50020 PN-G-42050
ZNAK DOPUSZCZENIA
	GX - ..... / 01
CECHA DOPUSZCZENIA
	ExdicI KDB Nr ........ W IP54
<< Powrót do menu "Stacje / wyłączniki"

Górnicza ognioszczelna stacja transformatorowa typu IT3Sc 400 kVA

Parametry TYP IT3Sc 400/6/1 IT3Sc 400/6 Moc kVA 400 400 Napięcie górne V 6000±5% Napięcie dolne V 1050 400 lub 525 Napięcie zwarcia % 4,3 4,3 Straty jałowe W 2000 2000 Straty obciążeniowe W 3500 3500 Częstotliwość Hz 50 Układ połączeń Yyn0 Masa kg 3500 3500 tolerancje: - napięcie zwarcia ±10%, - straty sumaryczne ±10% Rysunek poglądowy Uwaga do wymiaru D: Stacje wykonuje się na konkretny rozstaw toru bez możliwości regulacji. Rozstaw kół (wymiar D) może by wykonany w granicach od 550 do 1050 mm. Schemat układu elektrycznego stacji IT3Sc 400 kVA T1 - transformator T2 - transformator pomocniczy V - woltomierz A - amperomierz Q1 - rozłącznik górnego napięcia (6 kV) Q2 - wyłącznik mocy dolnego napięcia F1 - zabezpieczenie upływowe stacji Uwaga: Producent zastrzega sobie prawo zmiany parametrów oraz ograniczenia produkcji wyrobów objętych niniejszą kartą katalogową - bez powiadomienia.
