POLITECHNIKA CZĘSTOCHOWSKA

LABORATORIUM ELEKTRONIKI

TEMAT: TRANZYSTOR BIPOLARNY I UNIPOLARNY

Ćwiczenie wykonali:

I. Cel ćwiczenia.

Celem ćwiczenia było zapoznanie się z właściwościami i charakterystykami tranzystora bipolarnego npn oraz tranzystora unipolarnego z kanałem typu n .

2. Układ pomiarowy do badania tranzystora bipolarnego BC 147.

Tabele pomiarowe i charakterystyki.

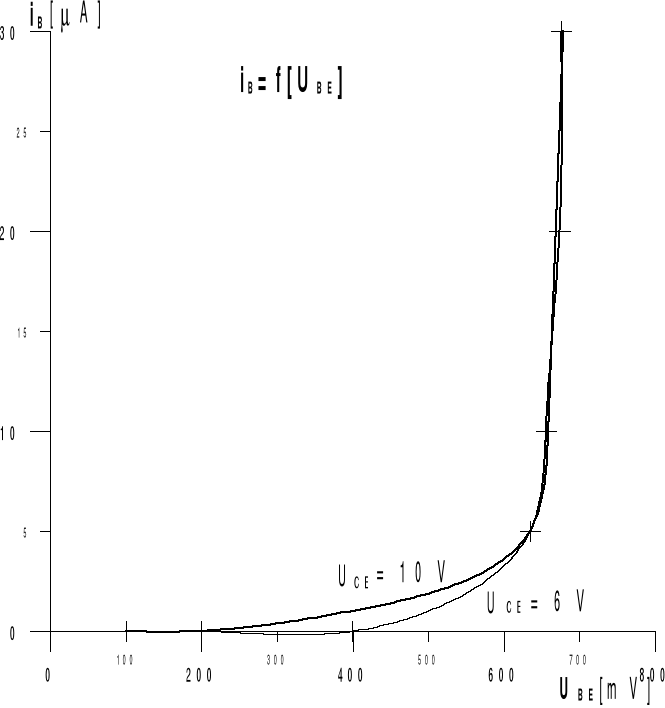

1. U_CE = 6 [V]

UBE [mV]	100	200	400	635	656	674	676
IB [μA]	0	0	0	5	10	20	30

2. U_CE = 10 [V]

UBE [mV]	100	200	400	635	659	669	679
IB [μA]	0	0	1	5	10	20	30




3.

			IB= 20[μA]
UCE [V]	2	4	6	8	10	12
IC [mA]	3.6	4	4.2	4.4	4.55	4.7

			IB= 40[μA]
UCE [V]	2	4	6	8	10	12
IC [mA]	8.75	9	9.25	9.5	9.75	10.25

3. Układ pomiarowy tranzystora unipolarnego BF 245.

1. Tabele pomiarowe i wykresy.

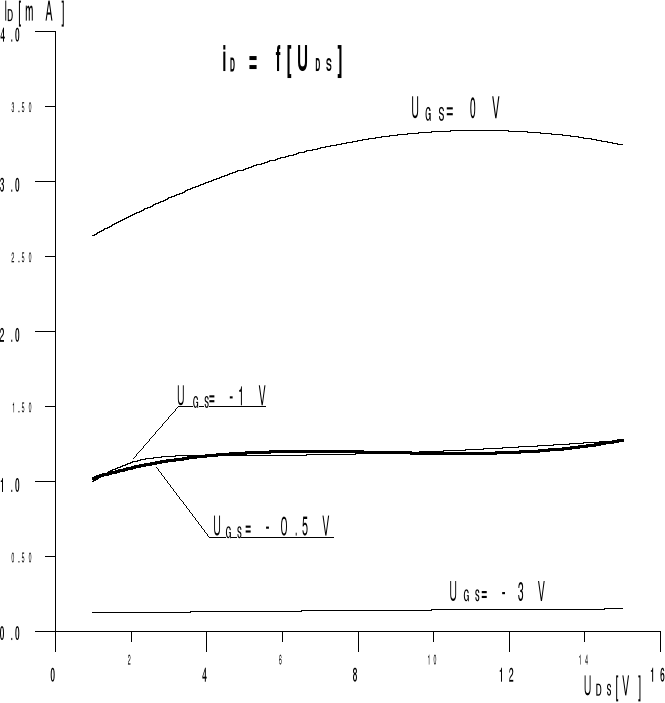

			UGS = 0[V]
UDS [V]	1	2	4	6	10	15
ID [mA]	2.4	3	3.1	3.15	3.2	3.3

			UGS= -0.5[V]
UDS [V]	1	2	4	6	10	15
ID [mA]	1	1.125	1.175	1.175	1.2	1.275

			UGS= -1[V]
UDS [V]	1	2	4	6	10	15
ID [mA]	0.125	1.125	1.13	1.135	0.145	0.15

			UGS= -3[V]
UDS [V]	1	2	4	6	10	15
ID [mA]	0	0	0	0	0	0




Wnioski:

do opisu stanu tranzystora na ogół wystarczające jest podanie pary charakterystyk, w której jedną jest char. wejściowa lub zwrotna, drugą zaś przejściowa lub wyjściowa.

Najważniejsze zastosowanie w praktyce mają charakterystyki wejściowe i wyjściowe.

Z naszej charakterystyki wejściowej wynika , że przy małych wartościach prądu napięcie bardzo zależy od prądu bazy.

Dochodzimy jednak do wartości nasycenia gdzie napięcie ustala się i zmieniając prąd bazy w dużych przedziałach napięcie zmienia się nieznacznie.

Dla większych U_CE przebieg zależności prądu bazy od napięcia U_CE zachodzi szybciej, czyli proces narastania charakterystyki jest szybszy.

Z charakterystyki wyjściowej wynika, że dla większego prądu bazy przy dowolnym napięciu U_CE prąd kolektora ma większą wartość.

Otrzymane charakterystyki posiadają pewne nachylenie.

Przyczyną tego nachylenia jest modulacja efektywnej szerokości bazy.

Mamy teą do czynienia ze zjawiskiem większego wstrzykiwania nośników z emitera.

Przy badaniu charakterystyki tranzystora unipolarnego możemy wyróżnić zakres nasycenia, gdzie U_DS nieznacznie wpływa na prąd drenu.

Tranzystor sterowany jest poprzez zmiany napięcia ujemnego U_GS .

Dla dwóch przebiegów widoczny jest moment, gdzie tranzystor mógłby przejść w stan powielania lawinowego.

Jest to jednak stan zakazany, gdyż tranzystor jest narażony na uszkodzenie.

---
