Politechnika Częstochowska

Laboratorium Elektroniki

Temat: Tranzystory bipolarny i unipolarny.

1. Cel ćwiczenia.

Celem ćwiczenia jest zapoznanie się z własnościami i charakterystykami tranzystora bipolarnego npn oraz tranzystora unipolarnego z kanałem typu n.

2. Układy pomiarowe.

a) układ pomiarowy do zdejmowania charakterystyk tranzystora bipolarnego

b) układ pomiarowy do zdejmowania charakterystyk tranzystora unipolarnego

3. Tabele pomiarowe.

a) charakterystyka IB=f(UBE)

dla UCE=6V

UBE[mV]

100

200

400

657

667

676

682

IB[μA]

0

0

0

5

10

20

30

dla UCE=10V

UBE[mV]

100

200

400

593

645

662

667

IB[μA]

0

0

0

5

10

20

30

b) charakterystyka IC=f(UCE)

dla IB=20μA

UCE[V]

2

4

6

8

10

12

IC[mA]

3,5

4,75

4

4

5

5

dla IB=40μA

UCE[V]

2

4

6

8

10

12

IC[mA]

7

9

9,5

9,5

10,5

10,5

c) charakterystyka ID=f(UDS)

dla UGS=0V

UDS[V]

1

2

4

6

10

ID[mA]

2

2,5

2,5

2,5

2,5

dla UGS=-0,5V

UDS[V]

1

2

4

6

10

ID[mA]

25

27,5

29,5

30,5

31

dla UGS=-2,5V

UDS[V]

0,5

1

2

4

6

ID[mA]

24,5

38

38

38,5

39

4. Wykresy.

UBE[mV]

0x01 graphic
IB[μA]

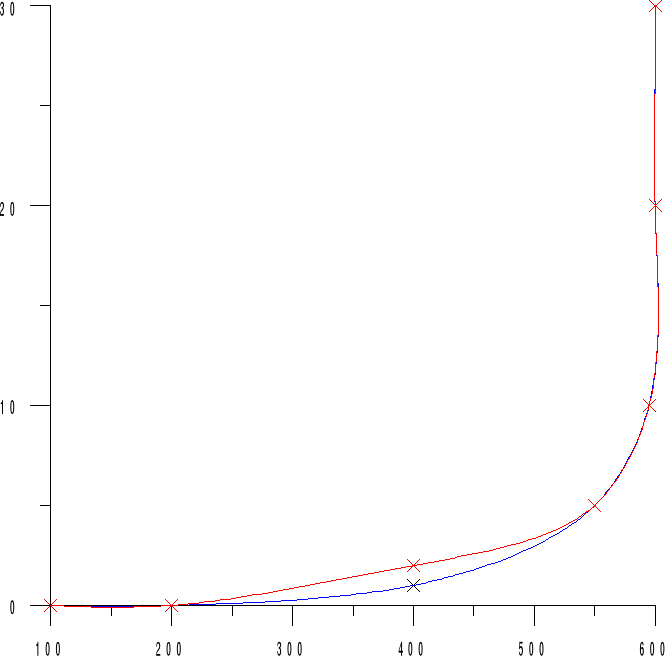

charakterystyka IB=f(UBC) (dla UCE=6V, dla UCE=10V)

IC[mA]

0x01 graphic

UCE[V]

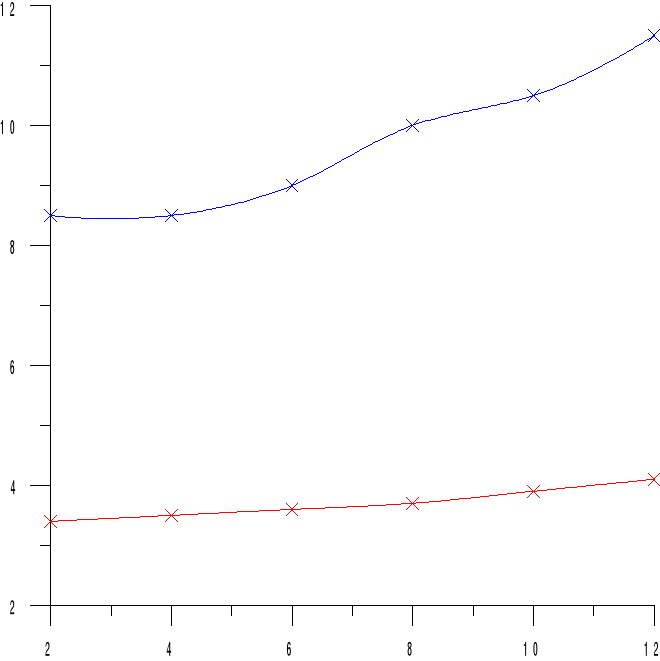

charakterystyka IC=f(UCE) (IB=20μA, IB=40μA)

ID[mA]

0x01 graphic

UDS[V]

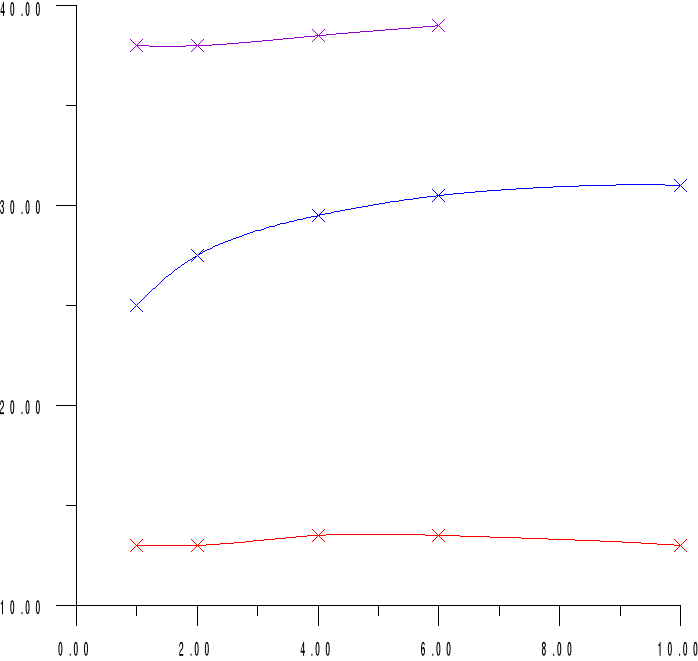

charakterystyka ID=f(UDS) (dla UGS=0V, dla UGS=-0,5V, dla UGS=-2,5V)

ID[mA]

0x01 graphic

UGS[V]

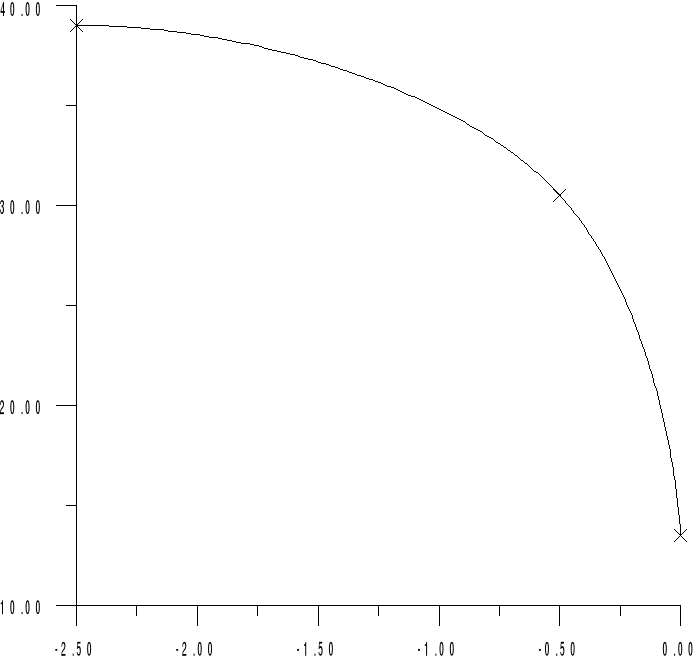

charakterystyka ID=f(UGS) dla UDS=6V.

5. Wnioski.

..................................................................................................................................................................................................................................................................................

.............................................................................................................................................

.............................................................................................................................................

.............................................................................................................................................

.............................................................................................................................................

.............................................................................................................................................

.............................................................................................................................................

.............................................................................................................................................

.............................................................................................................................................

.............................................................................................................................................

.............................................................................................................................................

.............................................................................................................................................

.............................................................................................................................................

.............................................................................................................................................

.............................................................................................................................................
