wzm op Les nasze DOC


Politechnika Radomska

Wydział Transportu

LABORATORIUM

Układy Elektroniczne

Data:

Imię i Nazwisko:

Grupa:

Zespół:

Rok akademicki

Nr ćwiczenia: 1

Temat:

Badanie wzmacniacza operacyjnego.

Ocena i podpis:

Celem ćwiczenia jest zapoznanie się z działaniem i własno-śćiami wzmacniacza operacyjnego.

Przebieg ćwiczenia:

0x08 graphic
Układ pomiarowy wzmacniacza operacyjnego:

Przed przystąpieniem do pomiarów należało zrównoważyć wzmacniacz

  1. Wyznaczenie charakterystyki przejściowej wzmacniacza:

Tabela pomiarowa:

dla k=10.

Uwe[V]

1,63

2,02

2,54

2,61

2,68

3,3

3,58

Uwy[V]

16,35

20,2

25,45

26,1

26,85

33

35,8

ku[dB]

20,01

20

20,01

20

20,01

20

20

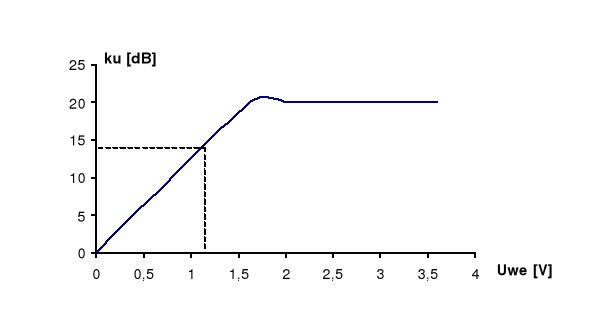

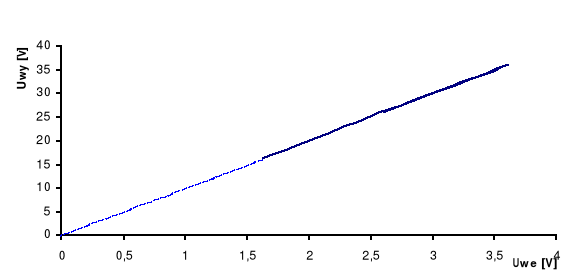

Charakterystyka przejściowa Uwy= f (Uwe), ku = f (Uwe)

0x01 graphic

0x08 graphic

0x08 graphic

0x08 graphic

Tabela pomiarowa:

dla k=1.

Uwe[V]

1,16

1,53

2,02

2,44

2,96

3,25

Uwy[V]

1,16

1,53

2,02

2,44

2,96

3,25

ku[dB]

0

0

0

0

0

0

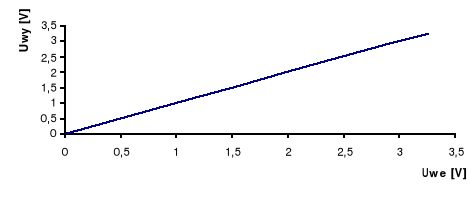

Charakterystyka przejściowa Uwy = f (Uwe)

0x01 graphic

Tabela pomiarowa:

dla k=0,1.

Uwe[V]

1,205

1,76

2,295

3,03

3,325

Uwy[mV]

120,5

176,5

229,5

303

332,5

ku[dB]

-20

-19,97

-20

-20

-20

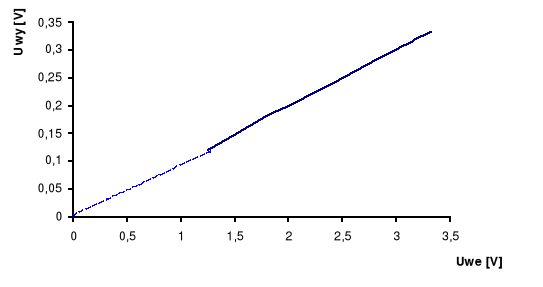

Charakterystyka przejściowa Uwy = f (Uwe), ku = f (Uwe)

0x01 graphic

0x08 graphic

0x08 graphic

0x08 graphic

  1. Wyznaczenie charakterystyki częstotliwościowej wzmacniacza:

a). Układ bez inercji (bez kondensatora CF).

Tabele pomiarowe:

dla k=10. Uwe = 0,5 [V].

f [kHz]

0,01

0,1

1

10

26

40

50

60

80

100

Uwy[V]

5,02

5,03

5,04

4,95

3,5

2,43

2,02

1,75

1,4

1,13

dla k=1. Uwe = 0,5 [V].

f [kHz]

0,01

0,1

1

10

50

70

100

Uwy[V]

0,48

0,48

0,48

0,48

0,48

0,48

0,48

dla k=0,1. Uwe = 0,5 [V].

f [kHz]

0,01

0,1

1

10

50

70

100

Uwy[V]

0,049

0,049

0,049

0,049

0,049

0,049

0,049

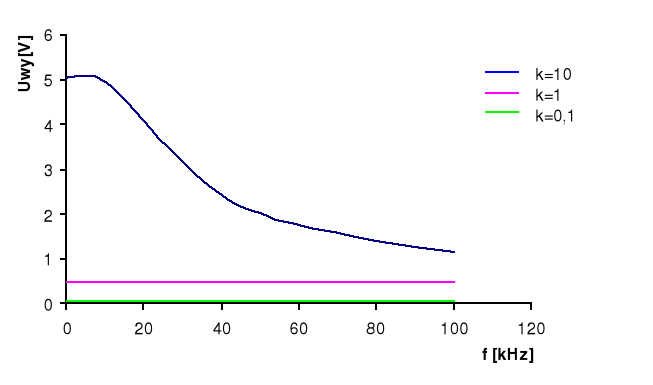

Charakterystyki częstotliwościowe Uwy = f (f) przy Uwe = 0,5 V = const.

0x01 graphic

Charakterystyki częstotliwościowe ku = f (f) przy Uwe = 0,5 V = const.

0x01 graphic

Szerokość pasma ze spadkiem napięci o 3 dB: B3dB = 26 kHz

b). Układ z inercją (z kondensatorem CF =22nF ).

dla k=10.

Tabela pomiarowa:

f [kHz]

0,01

0,1

1

3

8

10

30

Uwy[V]

0,049

0,048

0,041

0,026

0,012

0,01

0,001

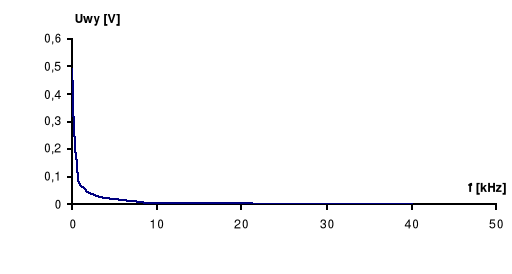

Charakterystyka częstotliwościowa Uwy = f (f) przy Uwe = 0,5 V = const.

0x01 graphic

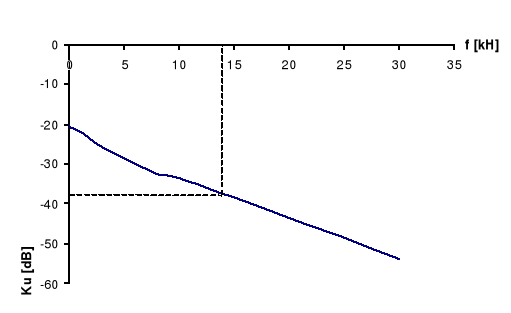

Charakterystyka częstotliwościowa ku = f (f)

0x08 graphic
0x08 graphic

0x08 graphic

Szerokość pasma ze spadkiem napięci o 3 dB: B3dB = 14,1 kHz

dla k=1.

Tabela pomiarowa:

f [kHz]

0,01

0,1

0,3

0,6

1

3

7

10

40

Uwy[V]

0,49

0,41

0,26

0,15

0,07

0,03

0,012

0,004

0,001

Charakterystyka częstotliwościowa Uwy = f (f) przy Uwe = 0,5 V = const.

0x01 graphic

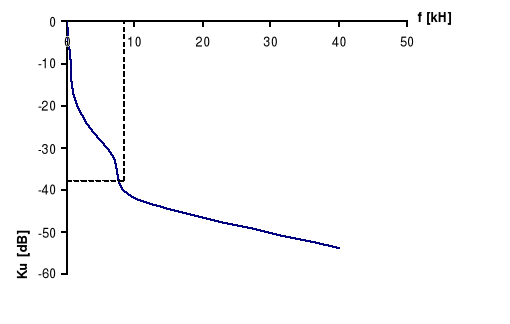

Charakterystyka częstotliwościowa ku = f (f)

0x08 graphic
0x08 graphic

0x08 graphic

Szerokość pasma ze spadkiem napięci o 3 dB: B3dB =7,2 kHz

dla k=0,1.

Tabela pomiarowa:

f [kHz]

0,01

0,1

1

10

20

30

50

80

100

Uwy[V]

0,049

0,049

0,041

0,007

0,004

0,002

0,001

0,0003

0,0002

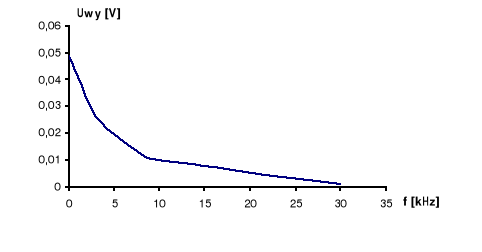

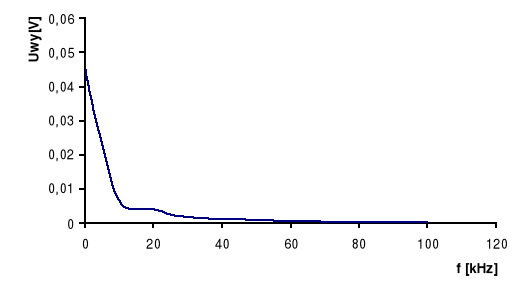

Charakterystyka częstotliwościowa Uwy = f (f) przy Uwe = 0,5 V = const.

0x01 graphic

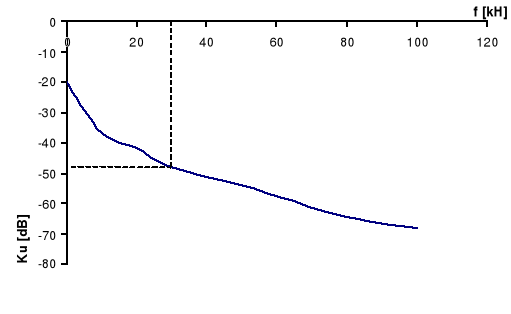

Charakterystyka częstotliwościowa ku = f (f)

0x08 graphic
0x08 graphic

0x08 graphic

Szerokość pasma ze spadkiem napięci o 3 dB: B3dB = 30,2 kHz

Wnioski i spostrzeżenia:

  1. Wyznaczając charakterystykę przejściową Uwy = f (Uwe), zauważyliśmy, że wraz ze wzrostem wzmocnienia k charakterystyka ta ma charakter liniowy dla każdego wzmocnienia.

  2. Wyznaczając charakterystyki częstotliwościowe zauważyliśmy, że wartość wzmocnienia k wzmacniacza operacyjnego jest stała, lecz w określonym paśmie częstotliwości.

  3. Pasmo częstotliwości jest tym szersze im mniejsze jest wzmocnienie k. Dla k = 0,1 ( -20dB ) przenoszone są częstotliwości rzędu MHz, dla k = 1 ( 0dB ) również przenoszone są częstotliwości rzędu MHz, zaś dla k = 10 ( +20dB ) pasmo to jest wąskie f (0;26)kHz.

  4. Włączenie w tor sprzężenia zwrotnego kondensatora CF powoduje zmniejsze-nie pasma częstotliwości, ponieważ powstaje nam wtedy zamodelowany na wzmacniaczu operacyjnym człon inercyjny I rzędu o transmitancji operatoro-wej 0x01 graphic
    . Teoretycznie wiadomo, że dla częstotliwości mniejszych od 0x01 graphic
    wzmocnienie k jest stałe, zaś dla częstotliwości większych od 0x01 graphic
    występuje tłumienie wzmocnienia o 20dB/dek.

  5. Wzmacniacz rzeczywisty ma ograniczoną wartość wzmocnienia i pasmo przenoszenia.

1

14,1

0x01 graphic

0x01 graphic

0,85

-14,14

0x01 graphic

1,2

14,14

0x01 graphic

33Ω

3,3k

33k

R6

R5

R4

We

+ −

+ E

- E

równoważenie

Wy

+

-

ULY 7741

+ E

180k

30,2

48,01

0x01 graphic

7,2

38,16

38,16

3,3k

330Ω

R3

We

3,3k

R2

33k

R1

28nF

110pF
