Projekt Mechanizmu Podnośnika Śrubowego

Dane:

Obciążenie użyteczne: Qu=2[kN]

Obciążenie obliczeniowe: Q=1,3Qu=2,6 [kN]

Wysokość podnoszenia: h=180[mm]

Łożysko typu:

Schemat mechanizmu.

Dane

Obliczenia

Wynik

kc=147[Mpa]

1.Obliczenia średnicy rdzenia śruby.

Zakładając materiału śruby stal 35 normalizowaną [1]

kc=147 [MPa] kr=155[MPa]

Śrubę obliczamy z warunku na ściskanie:

0x01 graphic

0x01 graphic

d1=4,16[mm]

2. Dobór gwintu.

Dobór gwintu wg PN-79/M-02017 do obliczonej średnicy rdzenia d3 w Tr16x4

p=4[mm]

d2=12[mm]

3. Obliczamy kąt pochylenia linii śrubowej γ

0x01 graphic

0x01 graphic

0x01 graphic

h=180[mm]

d3=11,5[mm]

E=2•105[Mpa]

S=105[mm2]

Qu=2[kN]

4. Sprawdzamy śrubę na wyboczenie.

Ze względu na nieustaloną wysokość nakrętki i na nie ustaloną konstrukcję końcówki śruby - zakładamy długość swobodną śruby:

l = 1,2h= 1,2•180=216[mm]

Promień bezwładności śruby wynosi:

i = 0,25d3 = 0,25•11,5 [mm] = 2,875 [mm].

Śrubę podnośnika traktuje się jako utwierdzoną jednym końcem, stąd zredukowana długość śruby:

lr = 2l = 2 • 216 [mm] = 432 [mm].

Obliczam smukłość śruby.

0x01 graphic

Przy λ>100 stosujemy wzór Eulera; obliczamy naprężenia krytyczne przyjmując moduł Younga

E=2•105[Mpa]

0x01 graphic

Sprawdzam współczynnik bezpieczeństwa (x = 4 - 7)

0x01 graphic

Wartość współczynnika bezpieczeństwa x jest wystarczająca.

l=216[mm]

i=2,875[mm]

lr=432[mm]

λ=150

σkr=87[MPa]

x=4,5

μ=0,15

α=15o

5. Obliczamy wartość pozornego kąta tarcia ρ'

0x01 graphic

ρ'=8o49'37,33''

μ'=0,1732

ρ'=8o49'37,33''

6. Sprawdzanie samohamowności gwintu.

Jeśli ρ'0x01 graphic
to gwint jest samohamowny.

Warunek został spełniony.

Qu=2[kN]

ρ'=8o49'37,33''

0x01 graphic

d2=16[mm]

rśr=15[mm]

7. Obliczamy moment skręcający Ms

Ms=0,5Qud2tg(γ+ρ')=0,5•2,5•16•tg(12o6'43,58'')=2,5Nm

Mt=Qu•μ•rśr=2•0,15•15=4,5Nm

M=7 [Nm]

Ms=2,5[Nm]

Mt=4,5[Nm]

M=10,695[Nm]

kr=155[MPa]

d3=11,5[mm]

M=7000[Nmm]

8. Obliczenia naprężeń zastępczych występujących na śrubie.

0x01 graphic

Warunek został spełniony.

σz=44 [Mpa]

Q=2[kN]

d=16[mm]

D1=12[mm]

pdop=39,69[MPa]

p=4

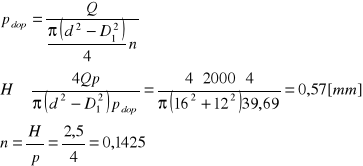

9. Obliczanie wysokości nakrętki z warunku na naciski dopuszczalne na zwojach gwintu.

0x01 graphic

Ze względu na sztywność i zalecaną długość skręcania za mała. Uwzględniając obustronne fazki pod gwint 2x45ooraz istnienie 2 zwojów biernych obliczam wysokość nakrętki z warunku:

0x01 graphic

H=0,57[mm]

Q=3380[N]

d=16[mm]

kr=155[MPa]

10. Obliczanie średnicy zewnętrznej nakrętki z warunku na rozciąganie z uwzględnieniem momentu skręcającego.

0x01 graphic

Dn=20[mm]

Dn=20[mm]

Ms=7000[Nmm]

Pr=150[N]

11. Obliczanie długości pokrętła.

Zakładając siłę ręki obsługi Pr=15kG, obliczamy długość pokrętła z warunku:

0x01 graphic

l=14[cm]

kg=145[MPa]

l=14[cm]

Pr=150[N]

12. Obliczanie średnicy pokrętła.

Zakładamy materiał pokrętła St3S

0x01 graphic

dpokr=12[mm]

d=16[mm]

13. Zgrubienie pod pokrętło D=(1,20x01 graphic
1,4)d=22[mm]

D=22[mm]

Q=2000[N]

14. Sprawdzenie nacisków na podłoże:

0x01 graphic

stąd

0x01 graphic

pdop= 10 [Mpa]

ze względu na duże obciążenie należy używać podnośnika na utwardzonej powierzchni.

Fg=200[mm2]

16. Literatura.

[1]. Rutkowski: Części maszyn. Warszawa PWN 1999

[2]. Kurmaz: Podstawy konstrukcji maszyn.

PWN Warszawa 1999
