Temat ćwiczenia:
Pomiar pojemności metodą techniczną
|
Nr w dzienniku:
29 |
Nr ćwiczenia:
6 |
Ocena: |
Data wykonania: 29.11.2011 r. |
|
|
|
Cel ćwiczenia
Celem ćwiczenia było dokonanie pomiaru pojemności kondensatorów metodą techniczną i przy użyciu miernika pojemności.
Zestaw użytych w ćwiczeniu przyrządów pomiarowych oraz zestawów ćwiczeniowych:
Autotransformator regulowany
Częstościomierz (Multimetr MY-68)
Woltomierz (Multimetr MY-68)
Miliamperomierz (Multimetr MY-68)
Pojemnościomierz (Multimetr MY-68)
Zestaw ćwiczeniowy z kondensatorami na napięcie zmienne
Opis teoretyczny
Schemat układu do pomiaru pojemności kondensatorów jest podobny do układu dużych rezystancji przy prądzie stałym. Napięcie na okładkach kondensatora należy zmierzyć woltomierzem V, a prąd przy użyciu miliamperomierza mA. Do kontroli częstotliwości napięcia sieciowego służy częstościomierz Hz.

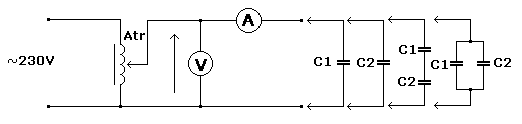

Schemat ćwiczenia
Wyniki i pomiary
Pomiary miernikiem
C1 = 0,01 µF
C2 = 0,022 µF
C3 = 0,15 µF
C4 = 150 nF = 0,15 µF
Pomiar metodą techniczną
Wyliczenia i pomiary dla C1 i C2
f = 50 Hz |
Kondensator C1 |
Kondensator C2 |
Kondensator C1 i C2 połączone |
||||||||||
U |
V |
20,15 |
|
|
|
|
|
szeregowo |
równolegle |
||||
I |
mA |
0,08 |
|
|
|
|
|
|
|
|
|
|
|
C |
µA |
0,0105 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
