1. Opis techniczny.

Podstawą do wykonania projektu jest temat ćwiczeń z przedmiotu budownictwo prefabrykowane.

Projekt zawiera obliczenia statyczne i wytrzymałościowe prefabrykowanego budynku przemysłowego oraz rysunki konstrukcyjne.

Budynek zlokalizowany jest w Szczecinie - strefa wiatrowa I , śniegowa I, strefa przemarzania do 1,10 m głębokości. Założono obciążenie technologiczne - 10.0 kN/m². Wilgotność powietrza wewnątrz hali w = 45%.

Charakterystyka obiektu (wielkości w osiach) :

• długość 102,00 m.

• szerokość 37,50 m.

• wysokość 15,70 m.

Budynek wznoszony jest jako prefabrykowany o konstrukcji słupowo - ryglowej wg systemu BWP-71 (na duże obciążenia), który umożliwia budowę obiektów o liczbie kondygnacji od 3 do 5 plus kondygnacja piwniczna.

Konstrukcję nośną budynku stanowi 19 ram żelbetowych-prefabrykowanych rozmieszczonych w odległości co 6 m. Zastosowano dylatacje, po 8 nawie. Obiekt podzielony jest na 5 nawy o rozpiętości 7,5 m. Liczba kondygnacji - IV.

Monolityczne połączenie elementów (słupów, rygli, stropów) oraz zastosowanie w skrajnych polach belek usztywniających zapewnia sztywność konstrukcji.

Elementy obudowy hali wykonane są wg tego samego systemu (okna, ściany zewnętrzne, elementy pokrycia dachowego) połączone ze słupami za pomocą stalowych marek.

Elementy budynku:

Stopy fundamentowe:

• fundament stanowią stopy prefabrykowane kielichowe połączone z ramami głębokość posadowienia wynosi 1,20 m. Wymiary stopy fundamentowej (dł,sz,wys) 240 x 230 x 100 cm. Stopa fundamentowa wykonana jest z betonu B20, zbrojenie główne, pionowe i poziome ze stali A-I.

Słupy wykonane z betonu B20 i stali A-II:

• słupy skrajne I kondygnacji SP2a 40 x 60 x 370 cm (II.4.03) -

• słupy środkowe I kondygnacji SP5a 40 x 60 x 370 cm (II.4.05) -

• słupy skrajne II kondygnacji SM2 40 x 50 x 271 cm (II.4.02) - 14,0 kN

• słupy środkowe II kondygnacji SM4 40 x 50 x 271 cm (II.4.04) - 15,1 kN

• słupy skrajne III kondygnacji SM1 40 x 40 x 271 cm (II.4.02) - 11,8 kN

• słupy środkowe III kondygnacji SM3 40 x 40 x 271 cm (II.4.04) - 13,0 kN

• słupy skrajne stropodachowe SD1a 40 x 40 x 301 cm (II.4.01) - 11,0 kN

• słupy środkowe stropodachowe SD1 40 x 40 x 297 cm (II.4.01) - 11,7 kN

• słupy środkowe stropodachowe SD1 40 x 40 x 334 cm (II.4.01) - 13,2 kN

Rygle wykonane z betonu B20 i stali A-II:

• stropowy 40 x 40 cm dla rozpiętości 750 cm (II.2.29) - 28,0 kN

• dachowy jednospadkowy dla rozpiętości 750 cm (II.1.07) - 19,9 kN

• dachowy dwuspadkowy dla rozpiętości 750 cm (II.1.08) - 24,3 kN

Belki wykonane z betonu B20 i stali A-II:

• element gzymsowy kątowy 598 x 50 x 30 cm (I.1.04) - 10,0 kN

• belka stropodachowa (usztywniająca) 598 x 30 x 30 cm (I.1.09) - 13,2 kN

• belka stropowa (usztywniająca) 570 x 30 x 30 cm (II.2.26) - 12,8 kN

• belka podwalinowa 598 x 60 x 18 cm (II.5.01) - 14,0 kN

Płyty prefabrykowane dla obciążenia 10,0 kN/m²:

stropowe:

• normalne 50 x 575 x 149 cm (II.2.11) - 26,3 kN

• przysłupowe 50 x 575 x 149 cm (II.2.14) - 25,8 kN

• skrajne 50 x 575 x 169 cm (II.2.17) - 26,9 kN

dachowe:

• 587 x 149 x 30 cm (II.1.01) - 13,1 kN

• 587 x 89 x 30 cm (II.1.02) - 8,35 kN

• 587 x 119 x 30 cm (II.1.03) - 13,1 kN

Płyty prefabrykowane ścienne - ocieplane betonem komurkowym:

• 587 x 119 x 22 cm (II.5.24) - 18,0 kN

• 587 x 89 x 22 cm (II.5.25) - 14,25 kN

• 587 x 59 x 22 cm (II.5.26) - 10,0 kN

Okna stalowe - prefabrykowane:

• 600 x 90 cm (II.5.11) - 1,74 kN

• 600 x 120 cm (II.5.12) - 1,92 kN

• 600 x 150 cm (II.5.13) - 2,11 kN

• 600 x 180 cm (II.5.14) - 2,75 kN

2. Rozwiązania konstrukcyjne pokrycia obiektu oraz posadzek w poziomie stropów oraz parteru.

1. warstwy dachowe:

paroizolacja - 0,07 kN/m²

styropian 5 cm - 0,036 kN/m²

war. betonu docisk. 4 cm - 0,84 kN/m²

1 x papa wentyl. 0,5 cm - 0,05 kN/m²

3 x papa na lepiku 1,5 cm - 0,15 kN/m²

---------------------------

11 cm - 1,15 kN/m²

2. warstwy na płycie stropowej:

wylewka cementowa 2 cm - 0,42 kN/m²

płytki PVC 3 mm - 0,07 kN/m²

---------------------------

2 cm - 0,49 kN/m²

3. warstwy posadzki na gruncie:

podkład betonowy 15 cm - 3,15 kN/m²

3 x papa na lepiku 1,5 cm - 0,15 kN/m²

podkład betonowy 5 cm - 1,05 kN/m²

lastryko 3 cm - 0,66 kN/m²

---------------------------

24,5 cm - 5,01 kN/m²

3. Zestawienie obciążeń.

1. Obciążenia stałe w kN/m.

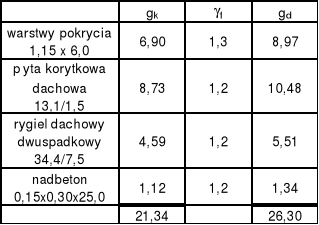

1. Obciążenia stropodachu - nawa skrajna.

2. Obciążenia stropodachu - nawa środkowa.

3. Obciążenie stropu - nawa skrajna.


4. Obciążenie stropu - nawa środkowa.


5. Obciążenie słupa III kondygnacji.

6. Obciążenie słupa II kondygnacji.

7. Obciążenie słupa I kondygnacji.

8. Ciężar płyt ściennych i okna stalowego.

9. Ciężar belki podwalinowej.

2. Obciążenie zmienne.

1. Śnieg - strefa I.

Q_k=0,7 kN/m² c=0,8 S_k= Q_k x c

S_k= 0,7 x 0,8 x 6,0 m = 3,36 kN/m

2. Obciążenie wiatrem - strefa I.

q_k=0,25 kPa C_e=0,8+0,02z = 1,06 b=1,8

• strona nawietrzna - ściana

c=0,7 p_k= q_k x C_e x b x c

p_k= 0,25 x 1,06 x 1,8 x 0,7 x 6,0 m = 2 kN/m

• strona nawietrzna - dach

c = -0,9

p_k= 0,25 x 1,06 x 1,8 x (-0,9) x 6,0 m = -2,58 kN/m

• srona zawietrzna - ściana + dach

c= -0,4 p_k= q_k x C_e x b x c

p_k= 0,25 x 0,8 x 1,8 x -(0,4) x 6,0 m = - 0,86 kN/m

1. Obciążenie technologiczne.

p= 10 kN/m² x 6,0 = 60,0 kN/m

4. Schematy obciążeń.

• Ciężar własny;

• Śnieg;

• Wiatr z prawej i z lewej;

• Obciążenie technologiczne

5. Wyniki obliczeń statycznych.

Obliczenia statyczne wykonano przy pomocy programu do analizy statycznej płaskich konstrukcji prętowych - RM-Win, wersja 1.22
