POLITECHNIKA RADOMSKA Wydz. Transportu			LABORATORIUM Układów elektronicznych			Data:
Imię i nazwisko:				Grupa:	Zespół:	Rok akademicki: 1998 / 99
Nr ćwiczenia: 4	Temat: Generatory drgań sinusoidalnych.					Ocena:

Generator Meisnera:

	Uwej	13	12	11	10	9	8	7
Stan jałowy	f [kHz]	87	87,09	87,01	87,02	87	87,01	87
		Uwyj	8,7	7,9	7,1	6,2	5,3	4,4	3,5
	C=200pF	f [kHz]	79,83	79,84	79,83	79,85	79,87	79,83	79,83
		Uwyj	8,7	7,9	7	6,15	5,25	4,4	3,5
	C=100pF	f [kHz]	82,65	82,66	82,64	82,68	82,67	82,65	82,65
		Uwyj	8,75	7,9	7,05	6,2	5,25	4,4	3,5
	C=33pF II R=100k	f [kHz]	85,87	85,87	85,87	85,87	85,87	85,87	85,87
		Uwyj	8,45	7,7	6,8	5,9	5,1	4,2	3,3
	R=20k	f [kHz]	86,86	86,89	86,87	86,86	86,87	86,86	86,85
		Uwyj	8,3	7,5	6,65	5,75	4,9	4,1	3,25
	R=5,1k Tłumienie	f [kHz]	19,55	19,52	17,45	16,86	16,98	16,93	16,55
		Uwyj	0,7	0,6	0,6	0,52	0,44	0,36	0,27

Wpływ zmian napięcia zasilanie U_wej na częstotliwość f₀.

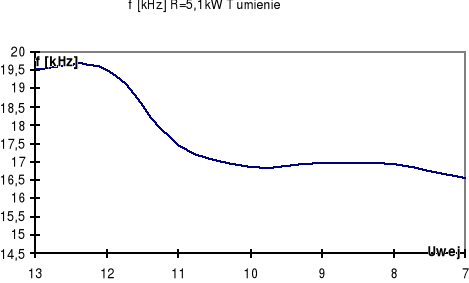

Wpływ zmian napięcia zasilanie U_wej na częstotliwość f₀.

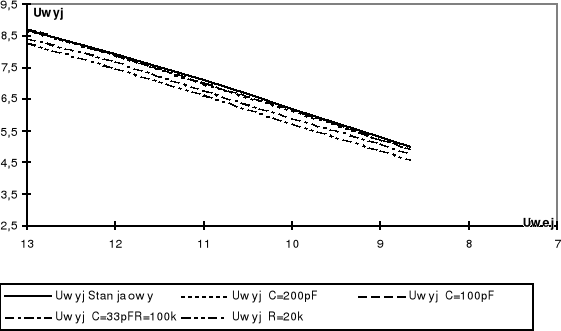

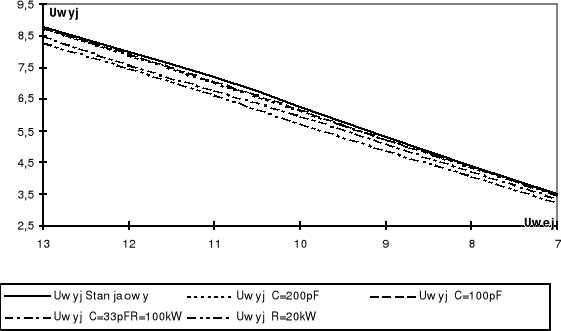

Wpływ zmian napięcia zasilanie U_wej na amplitudę przebiegu generowanego U_wyj.

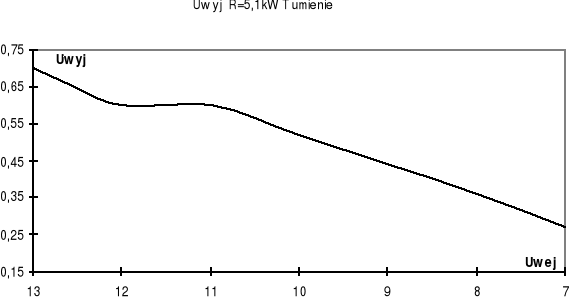

Wpływ zmian napięcia zasilanie U_wej na amplitudę przebiegu generowanego U_wyj.

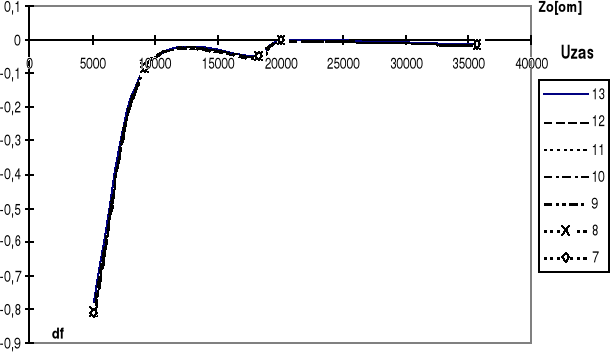

Wpływ zmian obciążeniaZ₀ na częstotliwość f₀.

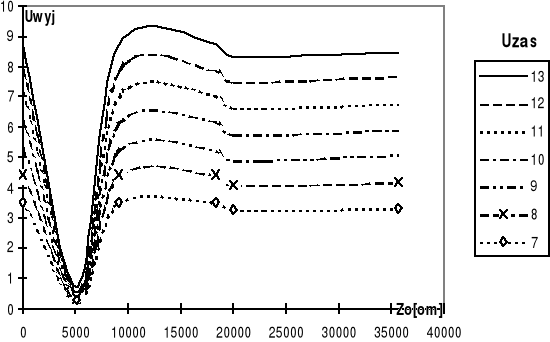

Wpływ zmian obciążeniaZ₀ na amplitudę przebiegu generowanego U_wyj.

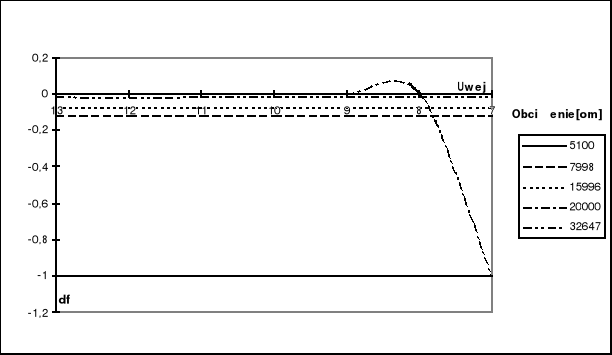

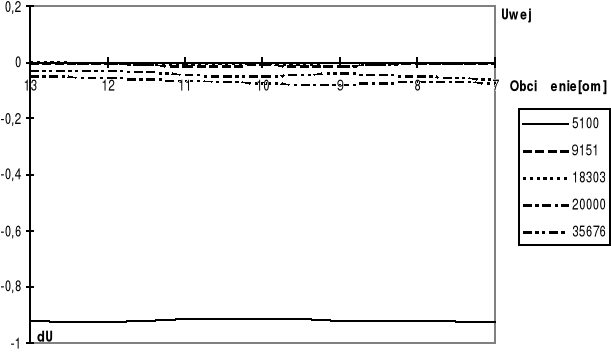

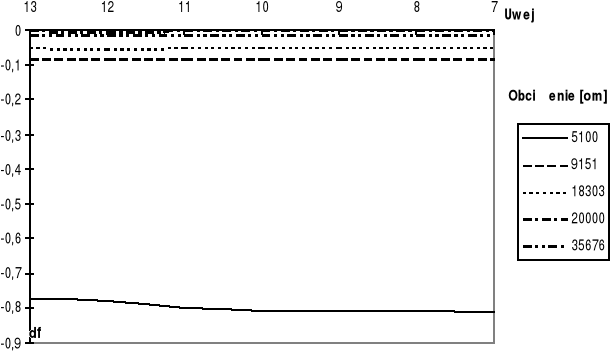

Zależność w funkcji napięcia zasilania Z₀.

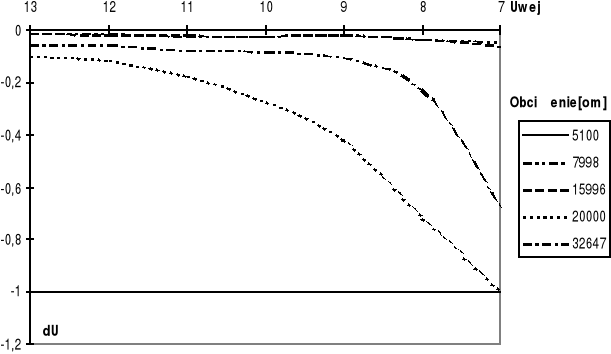

Zależność w funkcji napięcia zasilania U_wej.

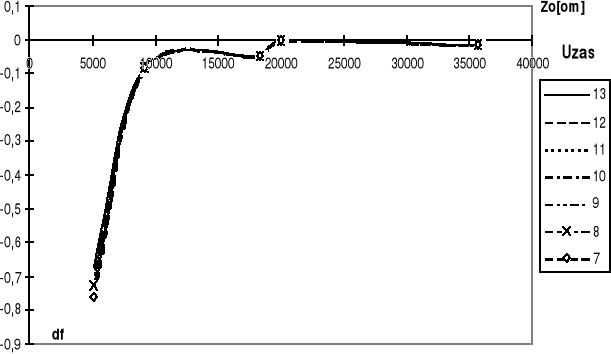

Zależność w funkcji napięcia zasilania Z₀.

Zależność w funkcji napięcia zasilania Z₀.

Generator sprzężeniowy układ Colpittsa.

	Uwej	13	12	11	10	9	8	7
Stan jałowy	f [kHz]	99,55	99,56	99,57	99,55	99,55	99,57	99,55
		Uwyj	8,6	7,85	7,00	6,1	5,2	4,25	3,3
	C=200pF	f [kHz]	88,13	88,13	88,12	88,14	88,13	88,13	88,12
		Uwyj	8,6	7,8	6,95	6,05	5,2	4,25	3,35
	C=100pF	f [kHz]	92,47	92,47	92,47	92,49	92,47	92,48	92,48
		Uwyj	8,6	7,75	6,98	6,05	5,2	4,25	3,3
	C=33pF II R=100k	f [kHz]	98,19	98,18	98,19	98,19	98,18	98,19	98,19
		Uwyj	8,25	7,45	6,55	5,7	4,75	3,4	1,15
	R=20k	f [kHz]	100,42	100,43	100,42	100,44	100,42	100,42	0
		Uwyj	7,85	7,02	5,85	4,52	1,25	3,09	0

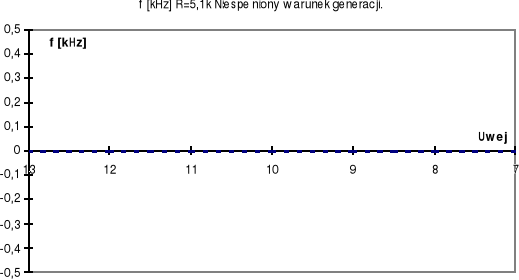

	R=5,1k Nie spełniony warunek generacji drgań	f [kHz]	0	0	0	0	0	0	0
		Uwyj	0	0	0	0	0	0	0

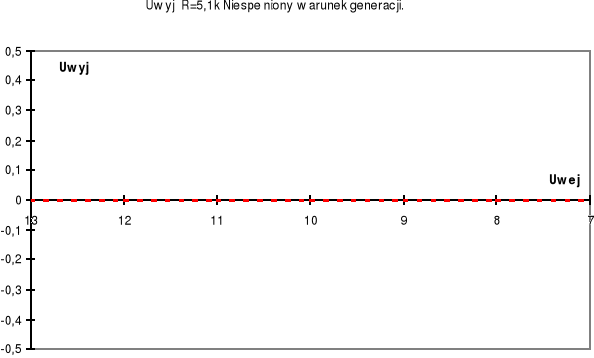

nie zostaje spełniony warunek amplitudy generacji drgań

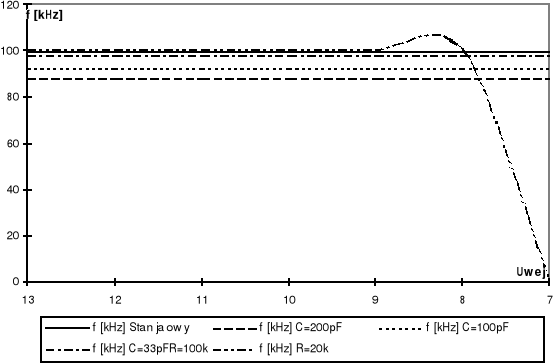

Wpływ zmian napięcia zasilanie U_wej na częstotliwość f₀.

Wpływ zmian napięcia zasilanie U_wej na częstotliwość f₀.

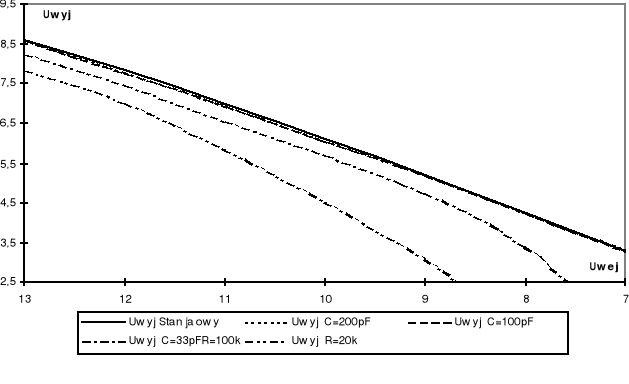

Wpływ zmian napięcia zasilanie U_wej na amplitudę przebiegu generowanego U_wyj.

Wpływ zmian napięcia zasilanie U_wej na amplitudę przebiegu generowanego U_wyj.

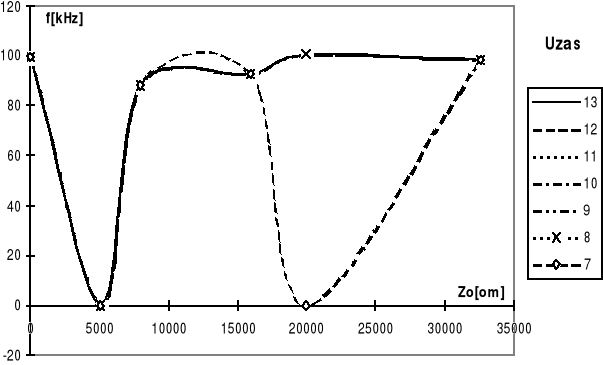

Wpływ zmian obciążenia Z₀ na częstotliwość f₀.

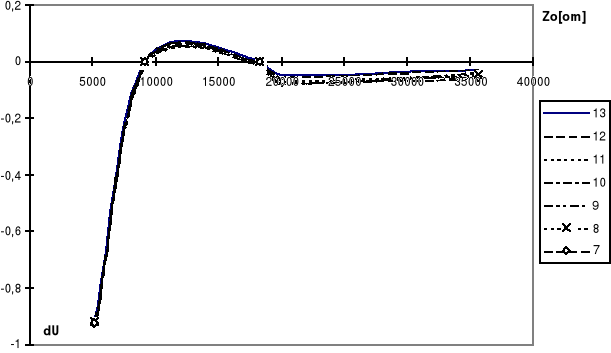

Wpływ zmian obciążenia Z₀ na amplitudę przebiegu generowanego U_wyj.

Zależność
w funkcji napięcia zasilania Z₀.

Zależność w funkcji napięcia zasilania U_wej.

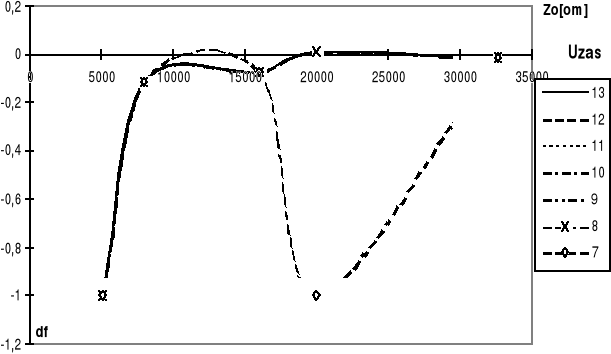

Zależność w funkcji napięcia zasilania Z₀.

Zależność w funkcji napięcia zasilania U_wej.

Generator sprzężeniowy układ Hartleya.

	Uwej	13	12	11	10	9	8	7
Stan jałowy	f [kHz]	86,94	86,95	86,94	86,94	86,94	86,95	86,97
		Uwyj	8,8	8	7,2	6,25	5,3	4,4	3,5
	C=200pF	f [kHz]	79,77	79,79	79,78	79,8	79,8	79,79	79,81
		Uwyj	8,75	7,9	7,05	6,15	5,25	4,37	3,5
	C=100pF	f [kHz]	82,6	82,67	82,6	82,64	82,65	82,67	82,65
		Uwyj	8,75	7,95	7,06	6,2	5,26	4,4	3,5
	C=33pF II R=100k	f [kHz]	85,79	85,81	85,77	85,79	85,84	85,85	85,88
		Uwyj	8,5	7,6	6,8	5,98	5,12	4,23	3,37
	R=20k	f [kHz]	86,75	86,78	86,79	86,8	86,82	86,85	86,88
		Uwyj	8,3	7,5	6,65	5,74	4,9	4,1	3,25
	R=5,1k Tłumienie	f [kHz]	28,74	28,36	26,9	25,58	24,51	23,65	20,71
		Uwyj	1,275	1,08	0,85	0,72	0,59	0,46	0,324

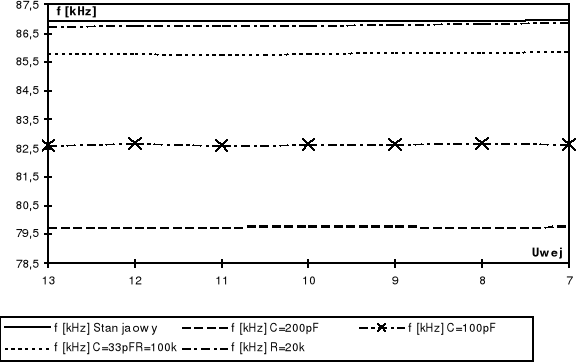

Wpływ zmian napięcia zasilanie U_wej na częstotliwość f₀.

Wpływ zmian napięcia zasilanie U_wej na częstotliwość f₀.

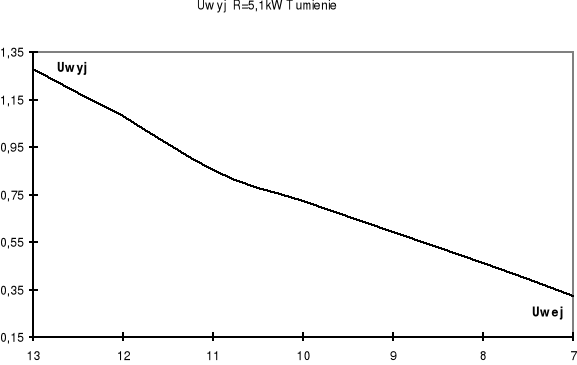

Wpływ zmian napięcia zasilanie U_wej na amplitudę przebiegu generowanego U_wyj.

Wpływ zmian napięcia zasilanie U_wej na amplitudę przebiegu generowanego U_wyj.

Wpływ zmian obciążenia Z₀ na częstotliwość f₀.

Wpływ zmian obciążenia Z₀ na amplitudę przebiegu generowanego U_wyj.

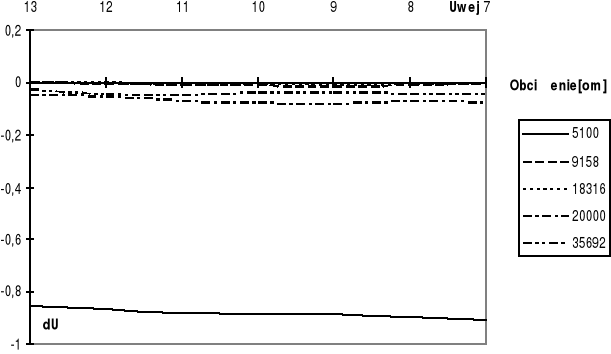

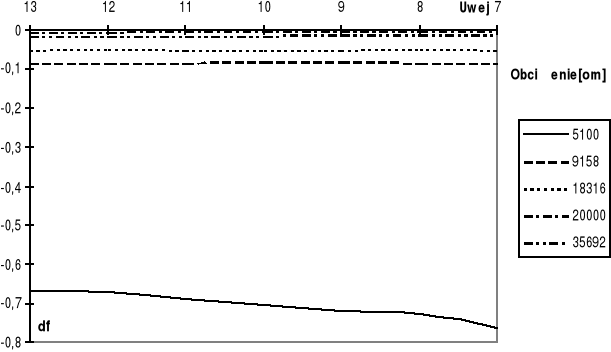

Zależność w funkcji napięcia zasilania Z₀.

Zależność w funkcji napięcia zasilania U_wej.

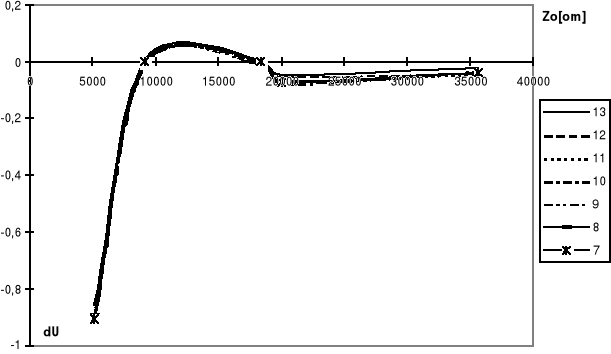

Zależność w funkcji napięcia zasilania Z₀.

Zależność w funkcji napięcia zasilania U_wej.

Generator sprzężeniowy układ Pierce'a

	Uwej	13	12	11	10	9	8	7
Stan jałowy	f [kHz]	99,9	99,9	99,9	99,9	99,9	99,9	99,9
		Uwyj	3,3	2,5	2,2	1,75	1,25	0,8	0,66
	C=200pF	f [kHz]	99,9	99,9	99,9	99,9	99,9	99,9	99,9
		Uwyj	1,5	1,4	1,15	1	0,75	0,52	0,3
	C=100pF	f [kHz]	99,9	99,9	99,9	99,9	99,9	99,9	99,9
		Uwyj	2	1,6	1,31	1,22	0,98	0,7	0,42
	C=33pF II R=100k	f [kHz]	99,9	99,9	99,9	99,9	99,9	99,9	99,9
		Uwyj	2,6	2,2	1,7	1,5	1,275	0,9	0,55
	R=20k	f [kHz]	99,9	99,9	99,9	99,9	99,9	99,9	99,9
		Uwyj	2,7	2,4	1,7	1,3	1,15	0,94	0,57
	R=5,1k Tłumienie	f [kHz]	99,9	99,9	99,9	99,9	99,9	99,9	99,9
		Uwyj	1,06	0,9	0,75	0,59	0,425	0,26	0,08

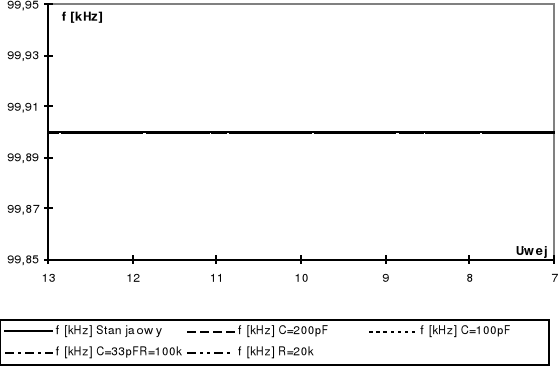

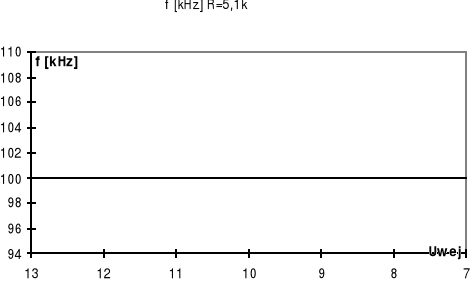

Wpływ zmian napięcia zasilanie U_wej na częstotliwość f₀.

Wpływ zmian napięcia zasilanie U_wej na częstotliwość f₀.

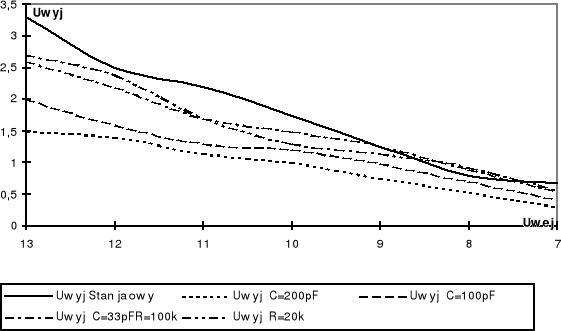

Wpływ zmian napięcia zasilanie U_wej na amplitudę przebiegu generowanego U_wyj.

Wpływ zmian napięcia zasilanie U_wej na amplitudę przebiegu generowanego U_wyj.

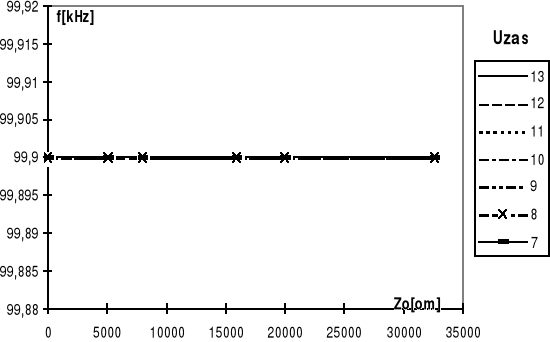

Wpływ zmian obciążenia Z₀ na częstotliwość f₀.

Wpływ zmian obciążenia Z₀ na amplitudę przebiegu generowanego U_wyj.

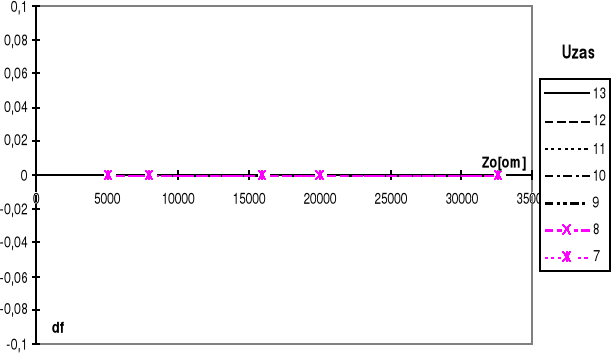

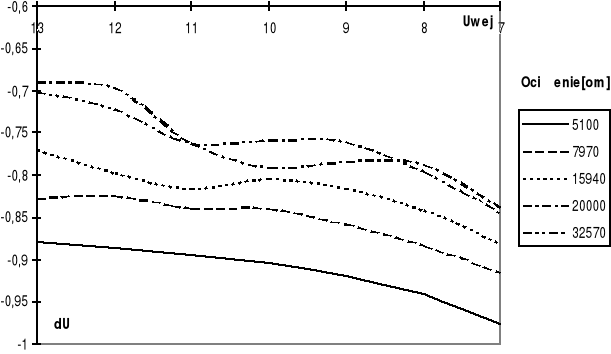

Zależność w funkcji napięcia zasilania Z₀.

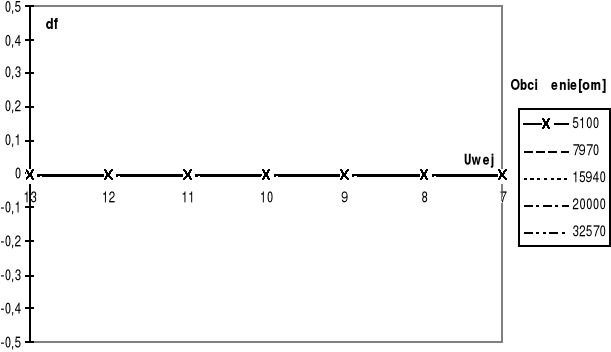

Zależność w funkcji napięcia zasilania U_wej.

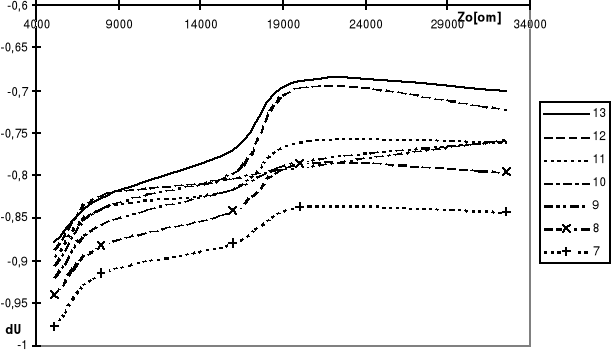

Zależność w funkcji napięcia zasilania Z₀.

Zależność w funkcji napięcia zasilania U_wej.

Przykładowe obliczenia:

Obliczenia impedancji obciążenia:

Obliczenia zależności df, dU

Wnioski:

1. W ćwiczeniu badaliśmy zachowania czterech typów generatorów sprzężeniowych Meisnera, Colpittsa, Hartleya, oraz Pierce'a, który jest generatorem z rezonatorem kwarcowym.

1. Do poprawnej pracy generatorów niezbędne jest spełnienie dwóch warunków

-warunku amplitudy

-warunku fazy

1. Stwierdziliśmy iż zmiany napięcia zasilania w granicach 7-13[V] nie wywołują większych zmian (0-80Hz) częstotliwości generowanych przez generatory.

1. Znaczący wpływ na zmianę generowanych częstotliwości, oraz amplitudę sygnału generowanego ma impedancja obciążenia. Zaobserwowaliśmy, że zastosowanie obciążenia typowo rezystancyjnego wywołuje największe tłumienie sygnału wyjściowego, zmianę generowanej częstotliwości do całkowitego zaniku wzbudzani generatora.

1. Największe zaburzenia w pracy generatorów stwierdziliśmy przy obciążeniu ich rezystancją 5,1k

1. Najbardziej podatnym na zmiany obciążenia był generator typu Colpitsa

1. Najbardziej stabilnym okazał się generator Pierce'a, w którym generowana częstotliwość nie zależy ani od obciążenia ani od zmian napięcia zasilania.
