Nr w. 103 |
Data 25-11-94 |
JACHIMOWICZ PAWE |
Wydzia Elektryczny |
Semestr III |
Grupa I-1 |
||||
Prowadzca: mgr Magdalena Elantowska
|
Przygotowanie |
Wykonanie |
Ocena |
Temat: Wyznaczanie moduu Younga metod wyduenia
1. Wasnoci spryste cia
Gdy odksztacenie (makroskopowa deformacja ciaa) zanika po odjciu siy zewntrznej, to nazywamy je sprystym, natomiast odksztacenie nie znikajce po odjciu siy nazywamy plastycznym.
2. Siy oddziaywania midzyatomowego. Zaleno energii potencjalnej i siy oddziaywania w funkcji odlegoci w ukadzie 2 atomw.
Midzy atomami dziaaj siy zalene od wzajemnej odlegoci. Zaleno siy oraz energii potencjalnej w ukadzie 2 atomw przedstawiaja wykresy:
Przy pewnej odlegoci r0, sia dziaajca midzy atomami ma warto rwn zero, a energia potencjalna ukadu osiga minimum. Jest to pooenie rwnowagi. Gdy ten stabilny stan zostanie zakocony przez np. si zewntrzn, bdzie on "prbowa" powrci do stanu rwnowagi (o minimalnej energii) --pojawia si sia sprystoci.
3. Zaleno odksztacenia od naprenia. Prawo Hooke'a
Napreniem normalnym nazywamy stosunek siy normalnej (prostopadej) do wielkoci powierzchni, na ktr dziaa:
Pod wpywem napre normalnych ciao ulega odksztaceniu: wydueniu lub skrceniu. Stosunek przyrostu dugoci do dugoci pocztkowej nazywamy odksztaceniem wzgldnym :
Wyduenie wzgldne jest wprost proporcjonalne do naprenia normalnego:
Jest to prawo Hooke'a, suszne bez wzgldu na zwrot odksztacenia. Wspczynnik E nazywamy moduem Younga. Jest to warto naprenia potrzebna do wyduenia ciaa o dugo pocztkow.
Jednake, tej wiadomoci nie da si bezporednio wykorzysta w praktyce do pomiaru wielokci moduu Younga, poniewa granica stosowalnoci prawa Hooke'a (odksztacenie, dla ktrego ciao zachowuje wasnoci spryste) dla wikszoci cia ley poniej moduy Younga. Ale, rozszerajc w/w wzr otrzymujemy:
Zatem, jeli w prostoktnym ukadzie wsprzdnych na osi X odoymy wyduenie wzgldne, a na osi Y stosunek siy do powierzchni przekroju, to tangens kta nachylenia powstaej prostej bdzie moduem Younga.
4. Zasada pomiaru
Do dugiego drutu umocowanego kocem w suficie przymocowujemy obcienie pocztkowe celem wyprostowania zgi. Przymocowan osiowo poziomic ustalamy w pooeniu zerowym krcc pokrtem ruby mikrometrycznej i odczytujemy z jej podziaki warto pocztkow. Podobnie postpujemy przy dokadaniu kolejnych ciarkw. Po osigniciu obcienia maksymalnego zdejmujemy ciarki w odwrotnej kolejnoci. Jeli odpowiednie wartoci s zgodne, to znaczy e zakres obcie nie przekroczy granicy sprystoci.
Przekrj drutu obliczamy z pomiarw rednicy za pomoc ruby mikrometrycznej.
5. Pomiary i obliczenia
pomiary dugoci i rednicy drutu
d. drutu l =1,2540,001 m
Numer pomiaru |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
rednica drutu [mm] |
0,5 |
0,5 |
0,49 |
0,49 |
0,5 |
0,49 |
0,51 |
0,5 |
0,5 |
0,5 |
=0,01 mm
Uredniajc powysze pomiary i korzystajc z odchylenia standardowego otrzymujemy:
r. drutu =0,4980,019 [mm]
Zatem, promie drutu r=0,2490,009 [mm]
Pole przekroju S="r2=0,1950,014 [mm2]
pomiary wydue
obcienie [g]: |
m0+101,32 |
m0+205,41 |
m0+300,70 |
m0+398,30 |
m0+503,08 |
m0+602,46 |
m0+697,38 |
Zn rosnco [mm] |
0,26 |
0,31 |
0,35 |
0,38 |
0,42 |
0,46 |
0,50 |
Zn malejco [mm] |
0,26 |
0,30 |
0,35 |
0,38 |
0,41 |
0,45 |
0,50 |
Zn=0,01 [mm]
masa pocztkowa m0=396,950,01 [g]
pooenie zerowe (wydunie pod wpywem obcienia pocztkowego) Z0=0,200,01 [g]
Jak wida granica sprystoci nie zostaa przekroczona.
Uredniajc odpowiednie wartoci, oraz stosujc odchylenie standardowe (3) w celu obliczenia bedu tam gdzie wyniki si rni, a bd systematyczny tam gdzie s takie same w powyszej tabelce, otrzymujemy:
|
0,26 |
0,305 |
0,35 |
0,38 |
0,415 |
0,455 |
0,5 |
|
0,010 |
0,021 |
0,010 |
0,010 |
0,021 |
0,021 |
0,010 |
obliczanie napre
Nastpnie korzystajc z wzoru w pkt.3 obliczamy naprenie normalne . Bd obliczamy korzystajc z rniczki zupenej:
, i otrzymujemy:
[N/m2] |
25066814 |
30303342 |
35097162 |
40007192 |
45278432 |
50278011 |
55053217 |
[N/m2] |
1800172 |
2176128 |
2520299 |
2872814 |
3251262 |
3610206 |
3953042 |
obliczanie odksztace wzgldnych
Korzystajc z wzoru na odksztacenie wzgldne z pkt. 3 obliczamy . Bd obliczamy korzystajc z rzniczki zupenej:
, otrzymujemy:
|
0,0000478 |
0,0000837 |
0,0001196 |
0,0001435 |
0,0001714 |
0,0002033 |
0,0002392 |
|
0,0000080 |
0,0000170 |
0,0000081 |
0,0000081 |
0,0000171 |
0,0000171 |
0,0000082 |

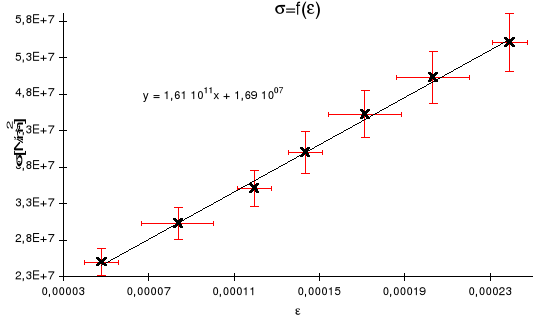

Odkadajc odpowiednio na osiach otrzymujemy wykres:
czyli E ma warto 1,61"1011 [N/m2]Pozostaje jeszcze do obliczenia bd E. Jest on redni bdw En. Za pomoc rniczki zupenej otrzymujemy nastpujcy wzr:
ktry pozwala uzyska:
En |
1,25"1011 |
9,94"1010 |
4,09"1010 |
3,57"1010 |
4,52"1010 |
3,85"1010 |
2,44E+10 |
obliczajc redni mamy: E=5,85"1010 [N/m2].
Ostateczny wynik to E=(1,610,59)"1011 [N/m2].
6. Wnioski i uwagi
Badany materia to najprawdopodobniej stal, cho w otrzymanym zakresie (1,012,20)"1011 [N/m2] mieci si rwnie wiele innych materiaw np. mied, mosidz, konstantan, nikiel, elazo, platyna. wiadczy to o tym, e wyniki s niezbyt wiarygodne, by moe ze wzgldu na niezadowalajco sztywne przymocowanie podprki ze rub mikrometryczn do ciany, oraz pewn niejednoznaczno przy ustawianiu poziomicy, jej punkt podparcia by do trudny do uchwycenia.
