ELEKTR11 DOC


Imię i nazwisko :

1) Pikniczka Maciej

2) Sielski Robert

Wydział :

Elektryczny

Kierunek:

Elekroautomatyka

Okrętowa

Grupa nr:

III

Ćwiczenie nr:

11

Data wykonania:

9.05.1999

Data oddania:

16.05.1999

Temat :

Analiza harmoniczna okresowych funkcji analitycznych

Uwagi :

Ocena :

Cel ćwiczenia

Wykorzystując program komputerowy do rozkładu funkcji w szereg Furiera: przeprowadzenie analizy obwodu liniowego przy wymuszeniach okresowych nie sinusoidalnych, a także analiza nieanalitycznych przebiegów okresowych danych w postaci zbioru punktów.

Przebieg ćwiczenia

a) dla wcześniej podanych przez prowadzącego wymuszeń w obwodzie rozłożono przebiegi na harmoniczne

b) uruchomiono program do analizy harmonicznej oraz wpisano postać analityczną w odpowiednie miejsce

c) przeprowadzono analizę harmoniczną dla różnej ilości harmonicznych oraz obliczono wartości skuteczne

d) przyjmując wartości skuteczne napięć i prądów dla ośmiu harmonicznych za rzeczywiste obliczono błąd względny procentowy prądu δI i napięcia δU dla różnej ilości harmonicz- nych (od 1 do 7)

e) wykonano wykresy δU = ƒ(n), δI = ƒ(n), i = ƒ(t), oraz dokonano porównania (na wykresie) wpływu ilości harmonicznych na błąd dla różnych kształtów przebiegów nie sinusoidalnych

Tabela pomiarowa

n

Isk

Vsk

δI

δU

[A]

[V]

[%]

[%]

1

4.026337

4.222858

0.0891083

0.4635448

2

4.029557

4.238186

0.0092061

0.1022505

3

4.029852

4.240995

0.0018859

0.0360339

4

4.029906

4.241862

5.4591546*10-4

0.0156039

5

4.02992

4.242213

1.9851471*10-4

0.0073305

6

4.029925

4.242381

7.4443017*10-5

0.0033706

7

4.029927

4.242472

2.4814339*10-5

0.0012257

8

4.029928

4.242524

0

0

Opracowanie wyników

a) wykresy zależności prądu skutecznego Isk oraz napięcia skutecznego Vsk od ilości harmonicznych „n

0x01 graphic
0x01 graphic

0x01 graphic
0x01 graphic
0x01 graphic

0x01 graphic

0x01 graphic

0x01 graphic

0x01 graphic

0x01 graphic

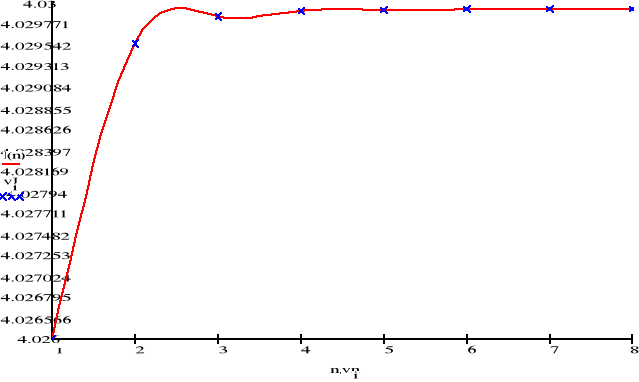

Isk = ƒ(n)

0x01 graphic

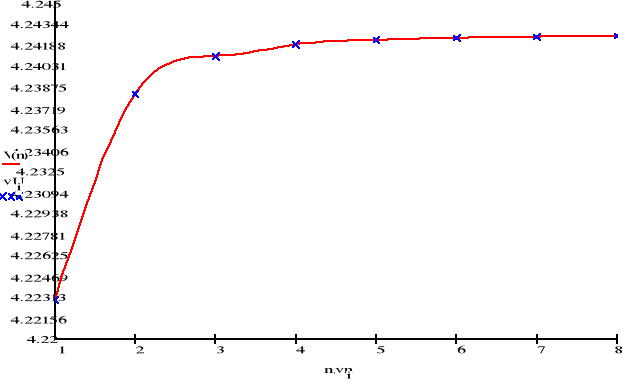

Vsk = ƒ(n)

0x01 graphic

b) wykresy zależności błędu procentowego δI% oraz δU% od ilości harmonicznych „n

0x01 graphic
0x01 graphic

0x01 graphic
0x01 graphic
0x01 graphic

0x01 graphic

0x01 graphic

0x01 graphic

0x01 graphic

0x01 graphic

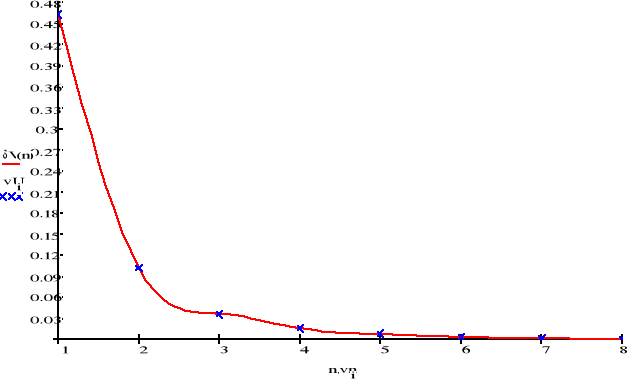

δV = ƒ(n)

0x01 graphic

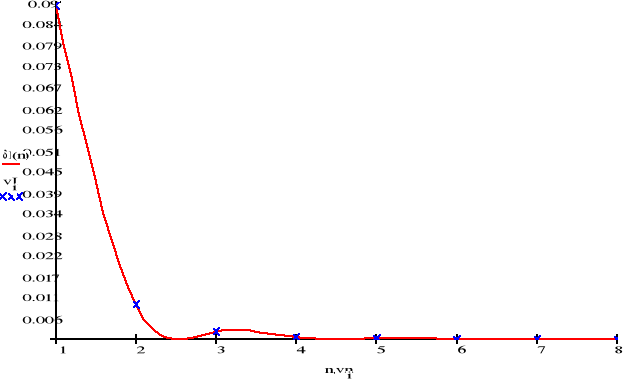

δI = ƒ(n)

0x01 graphic

c) wykresy zależności błędu procentowego δI% oraz δU% od ilości harmonicznych „n” dla różnych kształtów przebiegów funkcji

stabelaryzowane dane błędów dla czterech różnych przebiegów:

- blendy prądowe δI%

0x01 graphic
0x01 graphic

0x01 graphic
0x01 graphic
0x01 graphic
0x01 graphic
0x01 graphic

- blendy prądowe δV%

0x01 graphic
0x01 graphic
0x01 graphic
0x01 graphic

0x01 graphic

0x01 graphic
dla pierwszej „1”

0x01 graphic
0x01 graphic

0x01 graphic
0x01 graphic

0x01 graphic
dla drugiej „2”

0x01 graphic
0x01 graphic

0x01 graphic
0x01 graphic

0x01 graphic
dla trzeciej „3”

0x01 graphic
0x01 graphic

0x01 graphic
0x01 graphic

0x01 graphic
dla czwartej „4”

0x01 graphic
0x01 graphic

0x01 graphic
0x01 graphic

0x01 graphic

0x01 graphic

0x01 graphic

0x01 graphic

0x01 graphic

0x01 graphic

0x01 graphic

0x01 graphic

Wnioski

Z wykresów umieszczonych na następnej stronie można wywnioskować, że wartości skuteczne dla przebiegu pierwszego są mało dokładne dla małej liczby harmonicznych, zaś wartości skuteczne dla przebiegu czwartego i trzeciego dla pierwszej harmonicznej, są niemal identyczne ze wskazaniem wzorcowym (dla 8 harmonicznych). Sugeruje to, że przy pomiarze wartości skutecznych dla takiego przebiegu wystarczy rozpatrzyć małą liczbę harmonicznych w celu otrzymania wyniku o dużej dokładności. Charakterystycznym i istotnym jest także fakt, że dla przebiegu „2” i „3” nie występowały harmoniczne parzyste, co sugerowało by ich pomijanie podczas obliczeń a więc ich przyspieszenie.

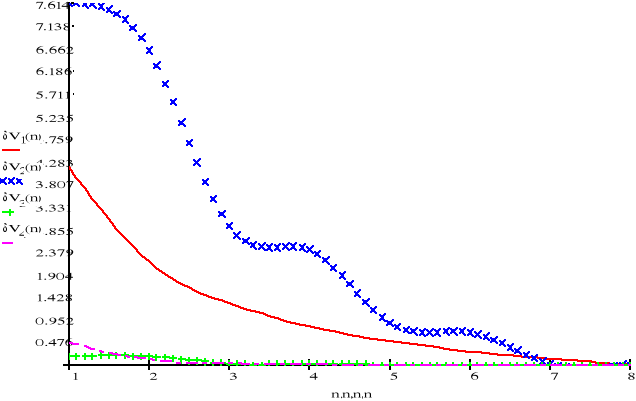

δV% 1,2,3,4 = ƒ(n)

0x01 graphic

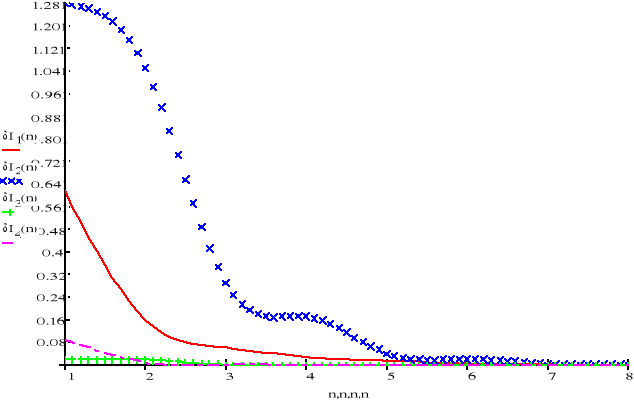

δI% 1,2,3,4 = ƒ(n)

0x01 graphic

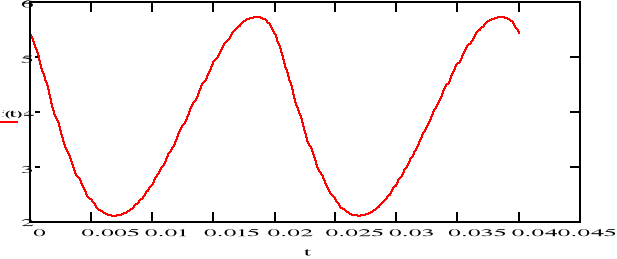

d) postać czasowa prądu dla n harmonicznych

0x01 graphic

0x01 graphic

e) postać czasowa napięcia dla n harmonicznych

0x01 graphic
