WYDAJNOŚĆ DŹWIGNIC

Q - ciężar (udźwig kół), i - liczba cykli, T - czas trwania cyklu transportowego, T_m - czas trwania czynności manipulacyjnych, T_p - czas przemieszczania ładunku

T = T_m + T_p , W - wydajność W = Q x i = 3600 Q/T

PODZIAŁ PRZENOŚNIKÓW

CIĘGNOWE (taśmowe, członowe, podwieszane, kubełkowe, zabierakowe) BEZCIĘGNOWE( impulsowe i grawitacyjne, wałkowe i krążkowe napędzane, śrubowe, wstrząsowe) Z OŚRODKIEM POŚREDNICZĄCYM (pneumatyczne, hydrauliczne)

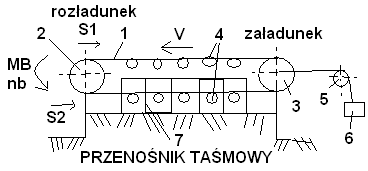

PRZENOŚNIK TAŚMOWY

1 - taśma przenośnika, 2 - bęben napędowy, 3 - bęben napinający, 4 - krążki podtrzymujące taśmę, 5 - krążek kierujący, 6 - ciężar G napinający taśmę, 7 - konstrukcja nośna, S₁ - siła nabiegająca, S₂ - siła zbiegająca W - wydajność W = 3600 x F x V x j_u [t\h], F - przekrój strumienia materiału transportowanego, V - prędkość taśmy, j_u - (gamma) ciężar usypany

W ukl. Napędowym musimy dobrac odpowiedni silnik, moc

N = N₁ + N₂ + N₃ + N₄ [kW] , N - Moc całk. ; Moc potrzebna do napędu przenośnika nieobciążonego(N₁), do przemieszczenia materiału trans. (N₂), na podniesienie materiału trans. na wyższy poziom (N₃), do pokonania oporów różnych dodatkowych urządzeń (N₄).

PRZENOŚNIK ŚRUBOWY

1 - napędzająca przekładnia zębata , 2 - wał śrubowy, 3 - łożysko, 4 - obudowa, 5,6 - załadunek, wyładunek

W = 60 πD²/ 4 x s x n x ψ_s x k₁ x k₂ [t/h], D - średnica linii śrubowej, s - skok linii śrubowej, n - prędkość obrotowa wału śrubowego, ψ_s - współczynnik napełnienia koryta, k₁ -współczynnik zależy od kąta nachylenia przenośnika od poziomu, k₂ - współczynnik zależy od rodzaju ślimaka, Q - strumień objętościowy, Q = W x j_u , j_u - ciężar nasypowy materiału transportowanego

N = Q/367(L_wo + H) + 0,05 x D x L, L - dł. Przenośnika, W_o -współ. Oporów ruchu, H - wysokość transportowania, N - moc (?)

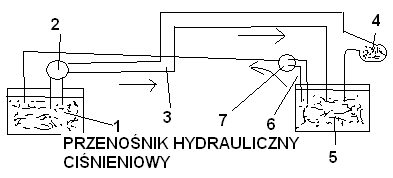

PRZENOŚNIKI HYDRAULICZNE CIŚNIENIOWE

1 - pulpa, 2 - pompa wirowa odśrodkowa, 3 - rurociąg tłoczący, 4 - sito, 5 - zbiornik z wodą, 6 - rurociąg zasysający wodę, 7 - pompa tłocząca wodę do zbiornika zawierającego materiał transportowany i wodę

---
