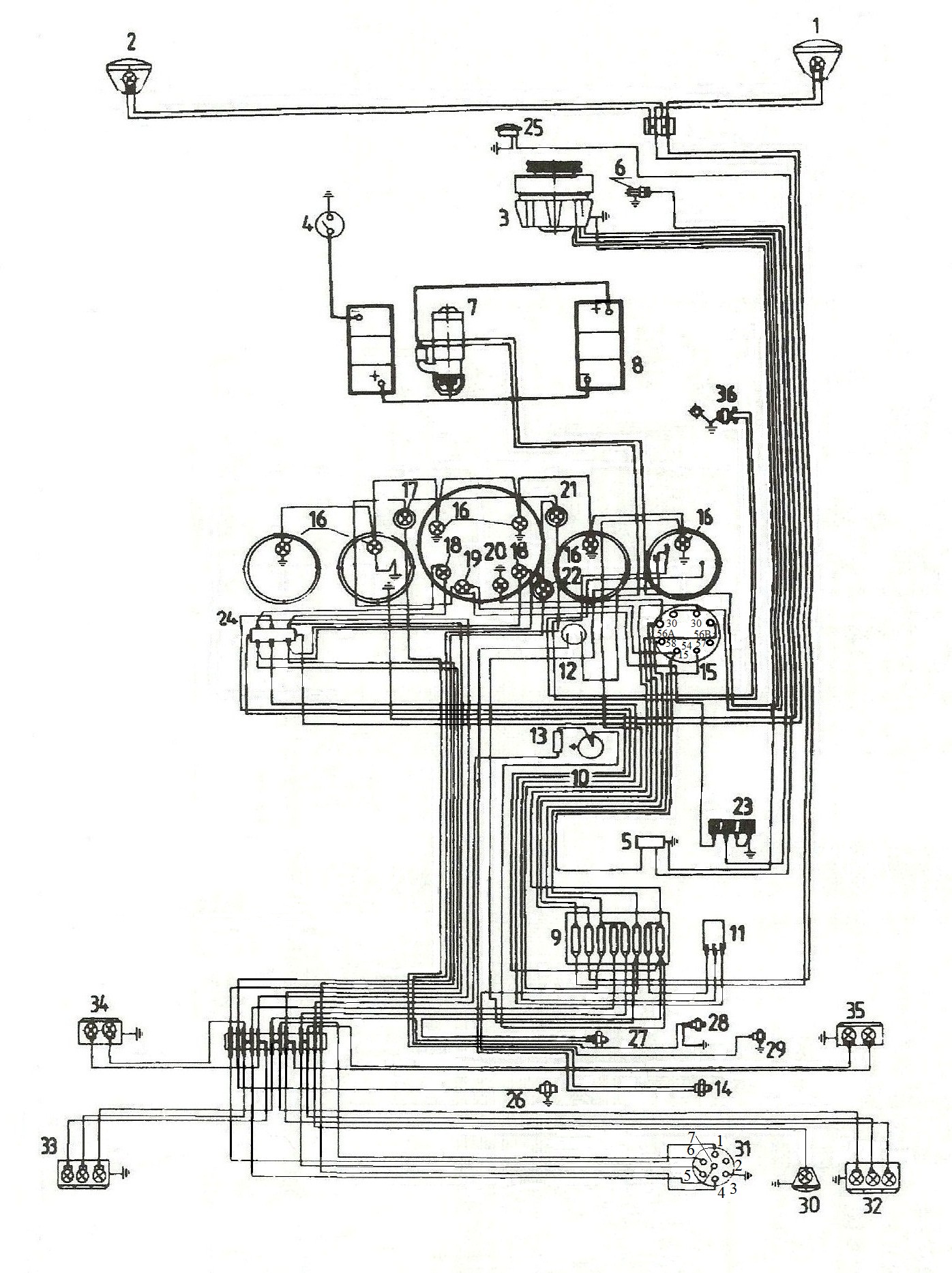

Schemat instalacji elektrycznej ciągnika Ursus 912, 914, 1012, 1014

1- reflektor prawy, 2-reflektor lewy, 3-alternator, 4-wyłącznik akumulatorów, 5-regulator, 6-czujnik temperatury wody, 7-rozrusznik, 8-akumulator, 9-skrzynka bezpieczników, 10-gniazdo zapalniczki, 11-przerywacz kierunkowskazów, 12-przycisk rozrusznika, 13-wyłącznik reflektora tylnego, 14-rozłącznik rozrusznika, 15-stacyjka, 16-lampy oświetlające wskaźniki na desce rozdzielczej, 17-kontrolka ciśnienia oleju, 18-kontrolka kierunkowskazów, 19-kontrolka ładowania, 20-kontrolka świateł drogowych, 21-kontrolka ciśnienia powietrza, 22-kontrolka hamulca ręcznego, 23-przekażnik sygnalizacji ładowania, 24-przełącznik kierunkowskazów i przycisk sygnału, 25-sygnał dźwiękowy, 26-wyłącznik przyciskowy hamulca ręcznego, 27-wyłącznik „stop”, 28-czujnik sygnalizacji spadku ciśnienia powietrza, 29-czujnik ciśnienia oleju, 30-reflektor roboczy tylni, 31-gniazdo przyczepy, 32-lampa tylna prawa, 33-lampa tylna lewa, 34-przednie światło lewe, 35-przednie światło prawe, 36-czujnik poziomu paliwa.

Gniazdo przyczepy: 1-kierunkowskaz lewy, 2-światło przeciwmgielne, 3-masa, 4-kierunkowskaz prawy, 5-światło prawe, 6-światło stop, 7-światło lewe.

---
