Opis standardu RC5


Opis standardu RC5

Data: 25 cze 2013 /

Dodał: _Brutus /

Zostaw komentarz

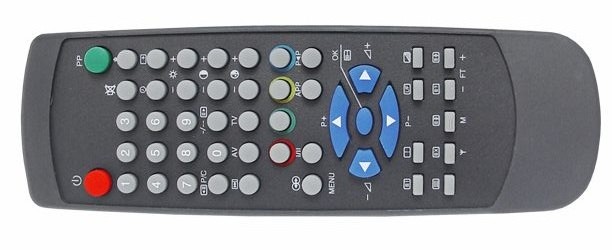

Transmisja RC5, stworzona przez Philips’a jest jedną z najczęściej używanych form transmisji bezprzewodowej przez hobbystów. Jest bardzo prosta w implementacji, wydajna i zapewnia dość dobry zasięg, wystarczający zazwyczaj do wszystkich domowych zastosowań. Do tego jest w miarę odporna na zakłócenia i wykorzystywana przez wielką liczbę urządzeń produkowanych seryjnie.

Opis protokołu RC5 stworzonego przez firmę Philips

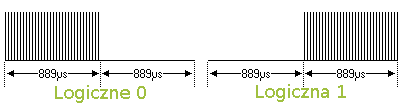

Protokół wykorzystuje kodowanie Manchester (bifazowe). Oznacza to, że dokładnie w środku przesyłania bitu następuje zmiana stanu na przeciwny, ale o tym później. Do modulowania sygnału wykorzystywana jest nośna o częstotliwości 36kHz. Co to oznacza? Nic innego jak to, że dioda albo jest wyłączona, albo mruga z częstotliwością 36kHz. Umożliwia to stosowanie transmisji nawet tam, gdzie w „tle” znajdują się inne źródła światła w podczerwieni. Ciągłe świecenie jest rozpoznawane przez odbiornik jako zakłócenie i jest pomijane.

Długość każdego przesyłanego bitu jest równa dokładnie 1778 mikrosekund. Składają się na niego dwie połowy, pomiędzy którymi następuje wspomniana wcześniej zmiana stanu na przeciwny. Przesyłając bit o logicznej wartości „0″, musimy włączyć generowanie nośnej 36kHz na 889 mikrosekund, a następnie przez 889 mikrosekund nie nadawać nic. Dla przeciwnej wartości sytuacja jest analogiczna, ale połówki zamieniają się miejscami.

Wypełnienie nośnej nie musi być równe 50%. Można je zredukować nawet do 25%, co nie będzie absolutnie przeszkadzało w transmisji. Robi się tak w momencie, gdy trzeba zmniejszyć pobór prądu przez nadajnik. Jednak moim zdaniem w zastosowaniach czysto amatorskich i hobbystycznych, można o tym zapomnieć i z powodzeniem wykorzystywać wypełnienie 1/2, co znacznie upraszcza sprawę generacji sygnału.

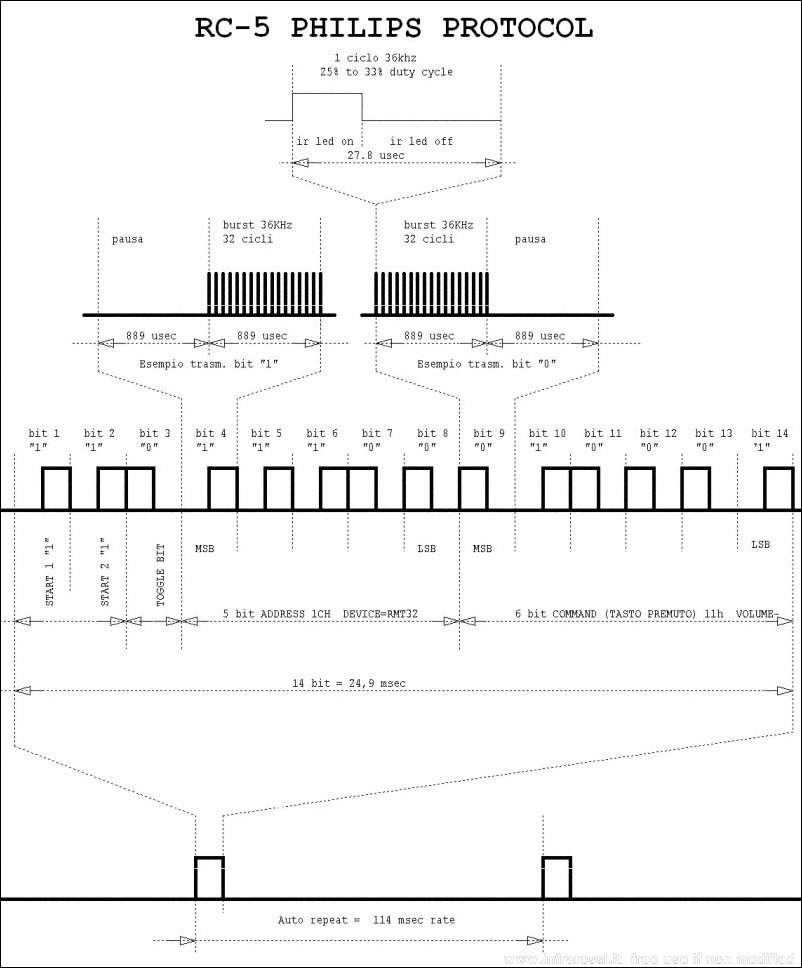

Ramka wysyłanego kodu składa się zawsze z 14 bitów. Pierwsze dwa z nich, to tak zwane bity startowe, które zawsze mają logiczną wartość 1. Pozwala to rozpoznać odbiornikowi początek transmisji. Po nich wysyłany jest bit toggle (T), który zmienia swoją wartość w zależności od tego, czy przycisk na pilocie wciskany jest pojedynczo, czy jest przytrzymywany. Pozwala to odbiornikowi na realizację dwóch różnych zadań z wykorzystaniem jednej komendy. Bit toggle zmienia swoją wartość za każdym razem, gdy przycisk na pilocie jest zostaje wciśnięty i puszczony. Jeśli przycisk zostanie przytrzymany i w tym czasie zostaną wysłane np. trzy ramki, to bit toggle w każdej z nich będzie taki sam. Jeśli wciśniemy przycisk trzy razy, wysyłając trzy oddzielne ramki, bit toggle będzie przy każdej ramce zmieniał stan na przeciwny.

Kolejne pięć bitów, to adres odbiornika. Dzięki korzystaniu z adresów, możemy wysyłać komendy do odtwarzacza CD i nie martwić się, że telewizor będzie na nie reagował. Standard RC5 definiuje kilkanaście adresów, od TV, przez magnetofony po odbiorniki satelitarne. Dla zastosowań hobbystycznych można wykorzystać dowolny z nich. Oczywiście najlepszy będzie taki, który nie występuje u nas w domu, bowiem będziemy mieli wtedy pewność, że oprócz naszego urządzenia nie zareaguje nic innego. Inna sprawa, gdy chcemy sterować telewizorem za pomocą własnego nadajnika, wtedy po prostu ustawiamy adres TV, który zazwyczaj ma wartość 0.

Na samym końcu ramki, wysyłane jest 6 bitów komendy. Ich wartości także są z góry zdefiniowane przez standard RC5. Tak więc przykładowo wartości 0-9 odpowiadają cyfrom na pilocie. Przycisk od podgłaszania wysyła komendę nr. 16, przycisk Standby – 12 itd.

Bardzo ważny jest fakt, że bity są wysyłane, patrząc na przykładową ramkę powyżej, od lewej strony. Oznacza to, że najpierw wysyłany jest najbardziej znaczący bit adresu (komendy też oczywiście), a na końcu najmniej znaczący.

Cała ramka powinna trwać niecałe 25ms. Zdarzyć się może, że ramka odebrana jest troszkę krótsza. Jest to normalne, ponieważ trzeba zauważyć, że przez pierwszą połowę bitu startowego dioda nadawcza jest wyłączona. Jeśli ostatnim bitem będzie logiczne 0, to ostatnia połówka bitu także nie będzie nic robić. Przez odebrana ramka może być krótsza o 1778 mikrosekund. Wszystko zależy od budowy odbiornika.

Jeśli przycisk na pilocie jest wciśnięty, ramki wysyłane są co 114ms. Oczywiście, jak już wcześniej zaznaczyłem, w tym czasie bit toggle ma taką samą wartość. Część odbiorników nie bierze tego bitu pod uwagę. Uważam jednak, że jego pełna implementacja, zarówno w nadajniku, jak i odbiorniku jest bardzo przydatna. Przykładem może tutaj być podgłaszanie. Odbiornik może łatwo wykryć, czy przycisk jest przytrzymany, czy nie i podjąć odpowiednią decyzję, np. zwiększyć głośność o 1 stopień, lub o 5. Jeśli bit toggle w odebranej ramce ma przeciwną wartość, niż poprzednio, to znaczy, że przycisk nie jest przytrzymywany.

Jak widać nie ma tutaj czarów. Wszystko jest proste i przemyślane. Dzięki temu bardzo wiele osób korzysta a RC5, a uniwersalne piloty można kupić za kilka złotych. Dzięki temu sterowanie z fotela zarówno telewizorem, jak i oświetleniem i czymkolwiek innym można zrealizować za pomocą prostego układu, chociażby z małym attiny2313 (czy nawet tiny13).





RC-5

From Wikipedia, the free encyclopedia

Not to be confused with RC5.

This article does not cite any references or sources. Please help improve this article by adding citations to reliable sources. Unsourced material may be challenged and removed. (September 2012)


This article or section may need to be formatted. You can help Wikipedia by formatting it if you know how.
Please also consider changing this notice to be more specific. (July 2014)

The RC-5 protocol was developed by Philips in the late 1980s as a semi-proprietary consumer IR (infrared) remote control communication protocol for consumer electronics. However, it was also adopted by most European manufacturers, as well as many US manufacturers of specialty audio and video equipment. The other main protocol used by consumer electronics manufacturers is the NEC protocol. This protocol is largely used by Japanese manufacturers and assigns each brand with its own unique header(s). Each brand is then free to create any command set it wishes. The advantage of the NEC protocol is that there cannot be any interference between remote handsets for pieces of equipment made by different manufacturers. The advantage of the RC-5 protocol is that (when properly followed) any CD handset (for example) may be used to control any brand of CD player using the RC-5 protocol.

Contents

Protocol Details

The basics of the protocol are well known. The handset contains a keypad and a transmitter integrated circuit (IC) driving an IR LED. The command data is a Manchester coded bitstream modulating a 36 kHz carrier. (Often the carrier used is 38 kHz or 40 kHz, apparently due to misinformation about the actual protocol.) The IR signal from the transmitter is detected by a specialized IC with an integral photo-diode, and is amplified, filtered, and demodulated so that the receiving device can act upon the received command. RC-5 only provides a one-way link, with information traveling from the handset to the receiving unit.

The command comprises 14 bits:

The 36 kHz carrier frequency was chosen to render the system immune to interference from TV scan lines. Since the repetition of the 36 kHz carrier is 27.778 μs and the duty factor is 25%, the carrier pulse duration is 6.944 μs. Since the high half of each symbol (bit) of the RC-5 code word contains 32 carrier pulses, the symbol period is 64 x 27.778 μs = 1.778 ms, and the 14 symbols (bits) of a complete RC-5 code word takes 24.889 ms to transmit. The code word is repeated every 113.778 ms (4096 / 36 kHz) as long as a key remains pressed. (Again, please note that these timings are not strictly followed by all manufacturers, due to a lack of widespread distribution of accurate information on the RC-5 protocol.)

System and Command Codes

While the RC-5 protocol is well known and understood, what is not so well documented are the system number allocations and the actual RC-5 commands used for each system. The information provided below is the most complete and accurate information available at this time. It is from a printed document from Philips dated December 1992 that is unfortunately not available in electronic format (e.g., PDF), nor is an updated version available. This information is provided so that companies that wish to use the RC-5 protocol can use it properly, and avoid conflicts with other equipment that may or may not be using the correct system numbers and commands.

Accuracy of Information

The information in the tables on this page is known to be accurate. Yet it is also clear that there are many gaps in these tables. For example, there is no category listing for DVD players in the system table. (They were not developed until five years after the date of publication of the material from which this information was obtained.) It would obviously be useful therefore to expand these tables with known accurate information. At this time, there are only a few possible ways to do so.

The first would be to capture the IR bitstream from the handset of newer Philips products, such as DVD players and analyze them to see what system number is used. The other would be to use the popular Philips Pronto series of programmable remote controls. These can be programmed to operate Philips components using the RC-5 protocol. Again, the bitstream output of the handset would need to be captured and analyzed. The only other way is to obtain the appropriate documents directly from Philips.

System Number Allocations

Table 1 - System number allocations for RC-5

System Number

Description

Command Tables

0

TV 1 (TV receiver 1)

2, 3, 4a

1

TV 2 (functions and command numbers as system 0)

2, 3, 4a

2

Txt (teletext)

2, 3, 5

3

Extension to TV 1 and TV 2

2, 4b

4

LV (LaserVision player)

2, 3, 6

5

VCR 1 (video cassette recorder 1)

2, 3, 7a

6

VCR 2 (functions and commands as system 5)

2, 3, 7a

7

Reserved


8

Sat 1 (satellite TV receiver 1)

2, 3, 8

9

Extension to VCR 1 and VCR 2

2, 7b

10

Sat 2 (functions and commands as system 8)

2, 3, 8

11

Reserved


12

CD-Video (compact disc video player)

2, 3, 9

13

Reserved


14

CD-Photo (photo on compact disc player)

2, 3, 10

15

Reserved


16

Preamp 1 (audio preamplifier 1)

2, 11

17

Tuner (radio tuner)

2, 12

18

Rec 1 (analog cassette recorder)

2, 13

19

Preamp 2 (functions and commands as system 16)

2, 11

20

CD (compact disc player)

2, 14

21

Combi (audio stack or record player)

2, 15

22

Sat (audio satellite)

2, 16

23

Rec 2 (functions and commands as system 18)

2, 11

24

Reserved


25

Reserved


26

CD-R (compact disc recorder)

2, 17

27

Reserved


28

Reserved


29

Lighting


30

Reserved


31

Reserved


System Number Recommendations

As can be seen, this information is out of date. There are no longer any systems using CD-Video or CD-Photo, for example. In addition, many of the "Reserved" system numbers have no doubt been allocated by Philips during the intervening 16 years. In order to maintain compatibility, it would be helpful to obtain this information. Unfortunately, this has proven to be difficult.

When designing a product using the RC-5 protocol, the designer must follow the published information as closely as possible. For example, one surround-sound processor from a US specialty manufacturer used the system number 16, designated for "Preamp 1". This caused many problems with home theater installations that also included a separate two-channel preamplifier, which if of US or European origin, would also use the RC-5 protocol with system number 16. If the designers of the surround-sound processor had the correct information available to them, it would have been obvious that a better choice would have been to use system number 19, designated for "Preamp 2", as this would have avoided needless conflict between products.

Command Tables

Over time, the information will also be added for the command tables so that all of the available information regarding the RC-5 protocol is gathered in one place. The information in the command tables shown in standard font was obtained from the Philips publication referenced at the bottom of this page. Information in italics is information that is known to be accurate, as it was derived by one of the methods described above.

Table 2 - RC-5 commands common to all systems

Command

Function

Command

Function

0 to 9

Digit entries 0 to 9

78

Decrease linear control setting

16

Increase sound volume

80

Move cursor or actuator upwards

17

Decrease sound volume

81

Move cursor or actuator downwards

18

Increase screen/display brightness

82

Switch screen/display menu on

19

Decrease screen/display brightness

83

Switch screen/display menu off

22

Increase bass response

84

Display A/V system status

23

Decrease bass response

85

Move cursor or actuator to the left

24

Increase treble response

86

Move cursor or actuator to the right

25

Decrease treble response

87

Acknowledge; execute function selected by cursor

26

Shift sound balance to the right

118

Select functions defined as sub-mode

27

Shift sound balance to the left

119

Select functions defined as options sub-mode; e.g., calendar, alarm, time

63

Select system mode of RC transmitter

123

Connect two items via Euroconnector

71

Dim local display

124

Disconnect two items connected via Euroconnector

77

Increase linear control setting



Table 3 - RC-5 commands common to all video systems except TV and VCR extension systems 3 and 9¤

Command

Function

Command

Function

20

Increase color saturation

95

Select PIP source

21

Decrease color saturation

96

Mosaic/multi-PIP

88

PIP on/off

97

Digital noise reduction of picture

89

PIP shift

98

Store main picture

90

PIP/main picture swap

9

PIP strobe; displays a photo-finish

91

Strobe main picture on/off

100

Recall main stored picture

92

Multi-strobe

101

PIP freeze

93

Main picture frame frozen

102

Step up PIP options and display source

94

3/9 multi-scan: (search for 9 TV pictures and display in 9 PIPs)

103

Step down PIP options and display source

¤Commands for video extension systems 3 (TV) and 9 (VCR) which use the common video command numbers are given in Tables 4b (TV) and 7b (VCR).

Table 4a - RC-5 commands for TV 1 and TV 2 (systems 0 and 1) other than those listed in Tables 2 and 3

Command

Function

Command

Function

10

1/2/3 digit entry

59

View data; advance (USA only)

11

Channel/program/freq; 11 (Japan)

60

TXT/TV toggle; 12 (Japan only)

12

Standby

61

System standby

13

Master mute/de-mute

62

Picture crispener (contour boost)

14

Personal preference settings

64


15

Display user info on screen

65


28

Increase picture contrast

66


29

Decrease picture contrast

67


30

Search up

68


31

Decrease tint/hue

69


32

Channel/program up

70

Audio response for speech/music

33

Channel/program down

72


34

Last viewed program/channel

73


35

Select stereo sound channel/language

74


36

Spatial stereo

75


37

Stereo/mono

76


38

Sleep timer

79

Select sound functions in sequence

39

Increase tint/hue

104

Alter PIP size step-by-step

40

Switch RF inputs

105

Select vision functions in sequence

41

Store; Vote (France only)

106

Actuate colored or other special keys

42

Display time

107

Actuate function highlighted red

43

Scan forward; increment (USA only)

108

Actuate function highlighted green

44

Decrement (USA only)

109

Actuate function highlighted yellow

45


110

Actuate function highlighted cyan

46

Secondary control/menu (USA only)

111

Index page/white function

47

Show clock

112

Next option

48

Pause

113

Previous option

49

Erase/correct entry

114


50

Rewind

115


51

Go to

116


52

Wind

117


53

Play

120


54

Stop

121


55

Record

122

Store open/close

56

External 1

125


57

External 2

126


58


127

Parental access via PIN code

Table 4b - RC-5 commands for TV1 and TV2 extension (system 3) other than those listed in Table 2

Command

Function

Command

Function

10

4 default video settings (Far East)

67

Program 10 (Far East)

11

4 default audio settings (Far East)

68

Program 11 (Far East)

12


69

Program 12 (Far East)

13


70


14


72

4 default video settings (Far East)

15


73

4 default audio settings (Far East)

20


74


21


75


28

Pay TV channel +

76


29

Pay TV channel -

79


30

Radio channel +

88

Pay TV channel +

31

Radio channel -

89

Pay TV channel -

32

Tilt cabinet forward 10 degrees max

90

Radio channel +

33

Tilt cabinet backward 10 degrees max

91

Radio channel +

34


92


35


93


36


94


37


95


38


96


39


97


40


98


41


99


42


100


43


101


44


102


45


103


46


104

Tilt cabinet forward 10 degrees max

47


105

Tilt cabinet backward 10 degrees max

48


106


49


107


50


108


51


109


52


110


53


111


54


112


55


113


56

External 3

114


57

External 4

115


58


116


59


117


60


120

External 3

61


121

External 4

62

Change 4:3 picture format to 16:9

122

Channel setting menu

64


125


65


126

Change 4:3 picture format to 16:9

66


127


Table 5 - RC-5 commands for teletext (system 2) other than those listed in Tables 2 and 3

Command

Function

Command

Function

10

Next page

59


11

Previous page

60


12

Standby

61


13


62

News flash (Antiope function)

14


64


15


65


28

Enter page number in memory

66


29

Sequential display of pages w/stored numbers

67


30

Sequential display/deletion of pages w/stored numbers

68


31


69


32

Exchange (Antiope function)

70


33

Main index

72


34

Row zero (Antiope function)

73


35


74


36


75


37


76


38

Print displayed page

79


39

Mix Antiope/TV pictures

104


40


105


41

Page hold

106


42

Display time/timed page

107


43

Large top/bottom/normal

108


44

Reveal/conceal

109


45

TV/TXT

110


46

TV + TXT/subtitle

111


47


112


48


113


49

Erase/correct entry

114


50


115


51


116


52


117


53


120


54


121


55


122


56


125


57


126


58


127


Table 6 - RC-5 commands for a LaserVision system player (system 4) other than those listed in Tables 2 and 3

Command

Function

Command

Function

10

Display picture number/time

59

Freeze segment(s) indicated by picture numbers

11

Display chapter number

60

TXT/TV toggle; RF switch (USA only)

12

Standby

61


13

Mute/de-mute

62

CX 1, 2, 3; toggle for CX noise reduction

14


64


15

Display user info. on screen

65


28

Total shuffle play (TSP) once/repeat once

66


29

TSP/repeat continuously

67


30

Select next option

68


31

Fast run reverse

69


32

Entry (prepare to program)

70


33

Auto-stop at pre-programmed point

72


34

Slow run reverse

73


35

Select stereo sound channel 1/language 1

74


36

Select stereo sound channel 2/language 2

75


37

Still increment reverse

76


38

Increase speed

79


39

Decrease speed

104


40

Slow run forward

105


41

Still increment forward

106


42

Fast run forward

107


43

Automatic search for user choice

108


44

Search in reverse

109


45

Open/close lid

110


46

Search forward

111


47

Play reverse/play opposite sound track

112


48

Pause

113


49

Erase/correct entry

114


50


115


51


116


52


117


53

Play

120


54

Stop

121


55


122


56


125


57


126


58

Clear memory all

127


Table 11 - RC-5 commands for audio preamplifiers 1 and 2 (systems 16 and 19) other than those listed in Table 2

Command

Function

Command

Function

10

GEQ L (graphic equalizer left channel)

67


11

GEQ R (graphic equalizer right channel)

68


12

Standby

69


13

Master mute/de-mute

70


14

Personal preference settings

72


15

Display user info on local display

73


20


74


21


75


28

GEQ L+R (graphic equalizer L + R channel)

76


29

Speaker select

79

Scroll linear sound functions

30

Scratch filter on/off

88

Random noise generator on/off

31

Rumble filter on/off

89

Timer on/off

32

Step function +

90

News timer on/off

33

Step function -

91


34

Signal path scroll

92


35

Speaker A on/off

93


36


94


37

Scroll surround sound options

95


38

Sleep timer

96


39

Speaker B on/off

97


40

Speaker C on/off

98


41

Timer program mode

99


42

Time set mode

100


43

Timer +

101


44

Timer -

102

Center channel volume +

45

Open timer memory

103

Center channel volume -

46

Open acoustic control setting memory

104

Delay front to surround increment

47

Select acoustic settings in memory

105

Delay front to surround decrement

48


106

Linear phase

49

Erase/correct entry

107


50


108


51


109


52


110


53


111


54


112


55


113


56


114


57


115


58

Clear memory all

116


59


117


60

Dynamic range expand

120


61


121


62

Dynamic range compress

122

Tape monitor

64

Surround sound on/off

125


65

Balance front

126


66

Balance rear

127


Table 14 - RC-5 commands for a compact disc player (system 20) other than those listed in Table 2

Command

Function

Command

Function

10

Scroll local display cursor

67


11

Scroll local display function

68


12

Standby

69


13

Mute/de-mute

70


14


72


15

Display user info on local display

73


20


74


21


75


28

Total shuffle play/repeat once

76


29

Repeat continuously

79


30

Select increment

88


31

Select decrement

89


32

Next

90


33

Previous

91

Digital signal processing on/off

34

Index next

92

Music mode (DSP)

35

Index previous

93

Select room acoustics (DSP)

36

Play/program

94

Jazz/s-hall effect (DSP)

37

Speed nominal

95

Pop/s-hall effect (DSP)

38

Increase speed

96

Classic/church music for music/room mode (DSP)

39

Decrease speed

97

Easy/club music for music/room mode (DSP)

40


98

Disco/stadium music for music/room mode (DSP)

41

Store execute

99


42


100


43

Scan disc forward

101


44


102


45

Open/close tray

103


46


104


47

Fast/select disc from cartridge

105


48

Pause

106


49

Erase/correct entry

107

Second favorite track selection

50

Rewind/reverse

108

Favorite track selection

51

Scroll local display cursor

109

Title into memory

52

Wind/fast-forward

110


53

Play

111


54

Stop

112


55


113


56


114


57


115


58

Clear memory all

116


59

Repeat program marked A/B

117


60

Dynamic range expand

120

Fade in/out audio

61


121


62

Dynamic range compress

122


64


125


65


126


66


127





Wyszukiwarka

Podobne podstrony:
Opis standardu MRP II
JTAG Geneza i opis standardu
2002m matematyczno przyrodniczy standard poznaj zainteresowania opis
Opis microsoft office 00 standard
2002m humanistyczny standard lady archeologow opis
2002m matematyczno przyrodniczy standard poznaj zainteresowania opis
standard HL7
Metodologia SPSS Zastosowanie komputerów Golański Standaryzacja
standaryzacja w geomatyce
Wykł 1 Omówienie standardów
Złote standardy w diagnostyce chorób układowych 3
Analiza pracy Opis stanowiska pracy
SQL3 Nowy standard jezyka SQL 1998
opis techniczny
PRK 09 10 2011 Harmonizacja i standaryzacja rachunkowości
Standard postepowania logopedycznego w przypadku pragnozji
Opis taksacyjny
Wyklad 2 zmiennosc standaryzacja 5 III 2014 b
Standardy postepowania z pacjentem HIV

więcej podobnych podstron
