Szymon Ratajczak kl. 3Tg Kierunek: Technik urządzeń i systemów energetyki odnawialnej
Sprawozdanie z wykonanego ćwiczenia
Temat ćwiczenia: Prawa Kirchoffa. |
|
Data wykonania ćwiczenia: 2.04.2014r. |
Podpis nauczyciela: |
I. CEL ĆWICZENIA: Zrozumienie I i II prawa Kirchhoffa. Ćwiczenia w wykonywaniu
pomiarów.
II. PRZEBIEG ĆWICZENIA:
A. Sprawdzanie I prawa Kirchhoffa.

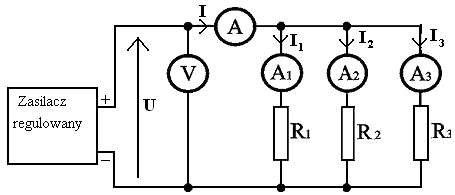

1. Układ został połączony wg poniższygo schematu:
1.a. Strzałkami zostały oznaczone i opisane napięcie oraz prądy w układzie.
1
1.b. Dla różnych napięć zasilania i różnych wartości poszczególnych rezystorów odczytane zostały wartości napięcia i prądów. Wyniki zostały zestawione w poniższej tabeli:
Lp. |
U |
I |
I1 |
I2 |
I3 |
I'=I1+I2+I3 |
P=U*I |
V |
mA |
mA |
mA |
mA |
mA |
mW |
|
1. |
3 |
3,53 |
0,54 |
0,24 |
2,75 |
3,53 |
10,59 |
2. |
4,3 |
5,1 |
0,8 |
0,35 |
4 |
5,15 |
21,93 |
3. |
9 |
3,8 |
1,75 |
0,77 |
1,3 |
3,82 |
34,2 |
4. |
13,1 |
5,46 |
2,5 |
1,11 |
1,88 |
5,49 |
71,526 |
5. |
5 |
2,06 |
0,95 |
0,41 |
0,7 |
2,06 |
10,3 |
6. |
15,8 |
11,9 |
3 |
1,33 |
7,7 |
12,03 |
188,02 |
7. |
3,3 |
2,48 |
0,6 |
0,27 |
1,6 |
2,47 |
8,184 |
8. |
26 |
19,1 |
5 |
2,15 |
12,01 |
19,16 |
496,6 |
9. |
9,5 |
4,14 |
1,8 |
0,8 |
1,56 |
4,16 |
39,33 |
10. |
14 |
8,56 |
2,8 |
1,18 |
4,6 |
8,58 |
117,04 |
1.c. Obliczyć i sprawdzić na podstawie wyników pomiarów, czy prąd źródła zasilania
jest równy sumie prądów w poszczególnych gałęziach (I=I’).
3. I = 3,8 A 7. I = 2,48 A 10. I = 8,56 A
I' = I1+I2+I3 I' = I1+I2+I3 I' = I1+I2+I3
I' = 1,75+0,77+1,3 I' = 0,6+0,27+1,6 I' = 2,8+1,18+4,6
I' = 3,82 A I' = 2,47 A I' = 8,58 A
1.d. Dla wybranego punktu tabeli policzyć moce wydzielane na poszczególnych rezystorach oraz
moc wypadkową układu.
5. Pw = 5*2,06 P1 = 5*0,95 P2 = 5*0,41 P3 = 5*0,7
Pw = 10,3 mW P1 = 4,75 mW P2 = 2,05 mW P3 = 3,5 mW
2. Spostrzeżenia i wnioski.
Suma natężen prądu we wszystkich rezystorach jest równa natężeniu całego układu(ewentualne różnice wynikają z blędów pomiarowych)
Moc jest równa iloczynowi napięcia w układzie i natężenia całego układu, wraz ze wzrostem napięcia, natężenia, bądź obu tych wartość proporcjonalnie wzrasta moc w układzie, gdy któreś z tych wartości(napięcia, bądź natężenia) spadają, spada również moc całego układu.
Gdy wzrasta rezystancja opornika, to wzrasta również natężenie prądu w gałęzi, gdzie znajduje się owy opornik. Gdy wartość rezstancji danego opornika maleje, maleje również prąd na gałązi, gdzie znajduje się dany opornik.
2
B. Sprawdzanie II prawa Kirchhoffa.

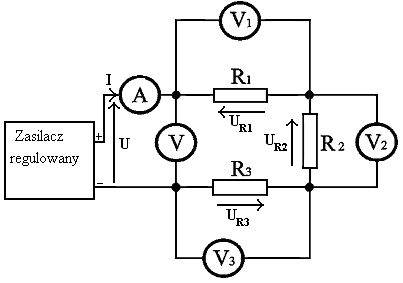

1. Układ został połączony wg poniższygo schematu:
1.a. Strzałkami zostały oznaczone i opisane napięcie oraz prądy w układzie.
3
1.b. Dla różnych napięć zasilania i różnych wartości poszczególnych rezystorów odczytane
zostały wartości napięcia i prądów. Wyniki zostały zestawione w poniższej tabeli:
Lp |
I |
U |
U1 |
U2 |
U3 |
U'=U1+U2+U3 |
P1 |
P2 |
P3 |
P |
mA |
V |
V |
V |
V |
V |
mW |
mW |
mW |
mW |
|
1. |
0,14 |
3 |
0,6 |
1,53 |
0,78 |
2,91 |
0,084 |
0,2184 |
0,1092 |
0,42 |
2. |
0,23 |
5 |
1 |
2,64 |
1,35 |
4,99 |
0,23 |
0,6072 |
0,3105 |
1,15 |
3. |
0,33 |
7 |
1,43 |
3,79 |
1,94 |
7,16 |
0,4719 |
1,2507 |
0,6402 |
2,31 |
4. |
0,4 |
9 |
2 |
4,65 |
2,38 |
9,03 |
0,8 |
1,86 |
0,952 |
3,6 |
5. |
0,5 |
11 |
2,45 |
5,79 |
2,96 |
11,2 |
1,225 |
2,895 |
1,48 |
5,5 |
6. |
0,6 |
13,3 |
3 |
7 |
3,58 |
13,58 |
1,8 |
4,2 |
2,148 |
7,98 |
7. |
1,03 |
23,7 |
5 |
12,19 |
6,24 |
23,43 |
5,15 |
14,556 |
6,4272 |
24,411 |
1.c. Obliczyć i sprawdzić na podstawie wyników pomiarów, czy napięcie U
doprowadzone do układu rezystorów jest równe sumie spadków napięć na
poszczególnych rezystorach (U=U’). Poniżej zostaną wyjaśnione ewentualne różnice..
2. U = 5V 5. U = 11V
U'=U1+U2+U3 U'=U1+U2+U3
U'= 1 + 2,64 + 1,35 U'= 2,45 + 5,79 + 2,96
U'= 4,99V U'= 11,2V
Różnice między U, a U' są nieznaczne. Wynikają tylko i wyłącznie z drobnych błędów pomiarowych, które są praktycznie nieuniknione podczas sumawania U' z poszczególnych wartości spadków napięć w obwodzie.
1.d. Policzyć moce wydzielane na poszczególnych rezystorach oraz moc wypadkową.
1. P1 = I * U1 P2 = I * U2 P3 = I * U3
P1 = 0,14 * 0,6 P2 = 0,14 * 1,53 P3 = 0,14 * 0,78
P1 = 0,084mW P2 = 0,2142mW P3 = 0,1092mW
Pw = P1 + P2 +P3 lub P = U*I
Pw = 0,084 + 0,2142 + 0,1092 P = 3 * 0,14
Pw = 0,4116 mW P = 0,42
7. P1 = I * U1 P2 = I * U2 P3 = I * U3
P1 = 1,03 * 5 P2 = 1,03 * 12,19 P3 = 1,03 * 6,24
P1 = 5,15mW P2 = 14,556mW P3 = 6,4272mW
Pw = P1 + P2 +P3 lub P = U*I
Pw = 5,15 + 14,556 + 6,4272 P = 23,7 * 1,03
Pw = 26,1332mW P = 24,411mW
Różnice międz wartościami obliczonymi różnymi sposobami wynikaja z niedokładności pomiarów bądź przyrządów pomiarowych 4
3. Spostrzeżeniai wnioski:
Suma spadków napięć we wszystkich odbiornikach prądu jest równa napięciu całego układu(ewentualne różnice wynikają z blędów pomiarowych)
Moc jest równa iloczynowi napięcia w układzie bądź sumie wszystkich spadków napięć i natężenia całego układu, wraz ze wzrostem napięcia, natężenia, bądź obu tych wartość proporcjonalnie wzrasta moc w układzie, gdy któreś z tych wartości(napięcia, bądź natężenia) spadają, spada również moc całego układu.
Moc wydzielana na każdym oporniku jest równa iloczynowi spadku napięcia na danym odbiorniku i natężeniu całego układu, które przy każdym odbiorniku jest równe ważrtości natężenia całego układu(const.)
Wraz ze zmianą wartością rezystancji danego odbiornika odwrotnie proporcjonalnie zmienia się spadek napięcia przy danym odbiorniku
5
