TEMAT : PARCIE GRANICZNE GRUNTU NA ŚCIANY OPOROWE
			(GRUNT UWARSTWIONY)
AUTORZY : MAREK JÓŹWIAK
	MIROSŁAW KARECKI
Program służy do wyznaczania parcia gruntu uwarstwionego na ścianę oporową
i wyznaczania maksymalnych momentów obracających i minimalnych momentów utrzymujących
Obliczenia wykonane są według PN-83/B-03010 "ŚCIANY OPOROWE"-obliczenia statyczne i projektowanie
INFORMACJE DLA UŻYTKOWNIKA
	komórki oznaczone kolorem żółtym służą do wprowadzania danych
	komórki oznaczone kolorem zielonym oznaczają wyniki
OZNACZENIA
g - ciężar objętościowy gruntu
f - kąt tarcia wewnętrznego gruntu
h - grubość warstwy
c - spójność gruntu
H - całkowita wysokość ściany
WZORY DO OBLICZEŃ
	Ka - współczynnik parcia granicznego (czynnego)
		Ka=tg2(45-f/2)
	Kp - współczynnik odporu granicznego (parcia biernego)
		Kp=tg2(45+f/2)			Kp=1/Ka
A./ dla naziomu nieobciążonego
grunt niespoisty					grunt spoisty
ea - jednostkowe parcie graniczne (czynne)
	ea=g*z Ka				ea=g*z Ka-2c*Ka-1/2
ep - jednostkowy odpór graniczny (parcie bierne)
	ep=g*z*Kp				ep=g*z Kp+2c*Kp-1/2
Ea - wypadkowa parcia granicznego (czynnego)
	Ea=g*H2/2*Ka				Ea=g*H2/2*Ka-2c*Ka-1/2+2c2/g
Ep - wypadkowa odpóru granicznego (parcia biernego)
	Ep=g*H2/2*Kp				Ep=g*H2/2*Kp+2c*Kp-1/2
	TABELA DANYCH
Rodzaj gruntu	Głębokość warstwy [m]	Grubość warstwy [m]	g [kN/m]	f [o]	c [kPa]
WARSTWA 1
piasek drobny	0	1.5	19	30	0
	1.5
WARSTWA 2
glina pylasta	1.5	2	20.5	15	20
	3.5
WARSTWA 3
pospółka	3.5	1.5	20.7	35	0
	5
WARSTWA 4
ił piaszczysty	5	2	25	8	35
	7
WARSTWA 5
piasek gruby	7	3.2	18.5	32	0
	10.2
	TABELA WYNIKÓW

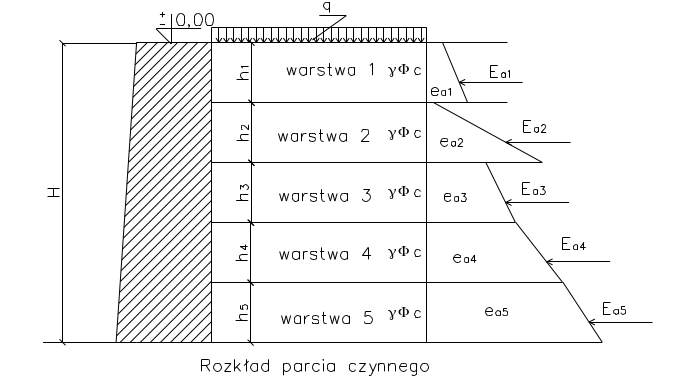

PARCIE CZYNNE
Ka	Ka-1/2		eai [kPa]	Ea
WARSTWA 1
0.333	0.000	na górze	0	7.125
		na dole	9.5
WARSTWA 2
0.589	0.767	na górze	-13.913	32.472
		na dole	10.228
WARSTWA 3
0.271	0.000	na górze	18.834	6.311
		na dole	27.248
WARSTWA 4
0.756	0.869	na górze	15.131	74.933
		na dole	52.914
WARSTWA 5
0.307	0.000	na górze	46.258	29.104
		na dole	64.447
			SUMA	149.944
Wysokość ściany		H=	10.5	m
MOMENT DZIAŁAJĄCY NA DOLNEJ KRAWĘDZI ŚCIANY
		od parcia czynnego			M=	815.861439855941
SIŁA POPRZECZNA DZIAŁAJĄCA NA DOLNEJ KRAWĘDZI ŚCIANY
		od parcia czynnego			Q=	149.944
B./ dla naziomu obciążonego
grunt niespoisty					grunt spoisty
ea - jednostkowe parcie graniczne (czynne)
	ea=(g*z+q) Ka				ea=(g*z+q )Ka-2c*Ka-1/2
ep - jednostkowy odpór graniczny (parcie bierne)
	ep=(g*z+q)*Kp				ep=(g*z+q) Kp+2c*Kp-1/2
Ea - wypadkowa parcia granicznego (czynnego)
	Ea=(g*h2/2+q*h)*Ka				Ea=(g*h2/2+q*h)*Ka-2c*Ka-1/2+2c2/g
Ep - wypadkowa odpóru granicznego (parcia biernego)
	Ep=(g*h2/2+q*h)*Kp				Ep=(g*h2/2+q*h)*Kp+2c*Kp-1/2
		obciążenie zewnętrzne			q=	30	kPa
		TABELA DANYCH
Rodzaj gruntu	Głębokość warstwy [m]	Grubość warstwy [m]	g [kN/m]	f [o]	c [kPa]
WARSTWA 1
piasek drobny	0	1.5	19	30	0
	1.5
WARSTWA 2
glina pylasta	1.5	2	20.5	15	20
	3.5
WARSTWA 3
pospółka	3.5	1.5	20.7	35	0
	5
WARSTWA 4
ił piaszczysty	5	2	25	8	35
	7
WARSTWA 5
piasek gruby	7	3.2	18.5	32	0
	10.2
	TABELA WYNIKÓW
PARCIE CZYNNE
Ka	Ka-1/2		eai [kPa]	Ea
WARSTWA 1
0.333	0.000	na górze	0	22.125
		na dole	19.5
WARSTWA 2
0.589	0.767	na górze	3.751	67.799
		na dole	27.892
WARSTWA 3
0.271	0.000	na górze	26.964	18.505
		na dole	35.378
WARSTWA 4
0.756	0.869	na górze	37.801	120.272
		na dole	75.584
WARSTWA 5
0.307	0.000	na górze	55.476	58.600
		na dole	73.665
			SUMA	287.302
Wysokość ściany		H=	10.5	m
MOMENT DZIAŁAJĄCY NA DOLNEJ KRAWĘDZI ŚCIANY
		od parcia czynnego			M=	1630.43821069249
SIŁA POPRZECZNA DZIAŁAJĄCA NA DOLNEJ KRAWĘDZI ŚCIANY
		od parcia czynnego			Q=	287.302
