Sheet 1: Bilanse i ilości

Nazwa wyrobiska	Odcinek szybu	Strumień powietrza	Poziom	Strumień powietrza na poziom
		[m3/min]		[m3/min]
Szyb ludwik	pow - poz 580	0	580	0
	poz 580 - poz 705	20,866	705	6,327
	poz 705 - poz 830	14,539	830	14,539
Szyb II	pow poz 580	20,732	580	1,891
	poz 580 - poz 705	18,841	705	1,203
	poz 705 - poz 830	17,638	830	11,978
	poz 830 - poz 1000	5,659	1,000	5,659
Poziom	Strumień powietrza na poziom	Udział ilości powietrza
	[m3/min]	[%]
580	1,891	5
705	7,630	18
830	26,517	64
1,000	5,659	14
Rejon eksploatacji/ pokład	Wyrobisko doprowadzające świeże powietrze	Ilość powietrza w rejonie	Ilość powietrza w ścianie	Odprowadzenie zużytego powietrza na szyb	Straty na rejon
-	-	[m3/min]	[m3/min]	-
Ściana K -10 356/1	przekopy N-2 poz 830	3,272	956	IV	29
Ściana W - 5 357/1	przekopy kierunkowe wschodnie poz 830m	2,019	1,430	V	71
Ściana C - 7 360/1	przekopy N-2 poz 830	1,282	702	V	55
Ściana C - 3 361	przekopy N-2 poz 830	2,238	611	V	27
Ściana W - 1 361	przekopy kierunkowe wschodnie poz 830m	1,532	841	V	55
Ściana N - 3 401/1	przekop wznoszacy N-5 (p830) przekop wzn. Z-VI	2,701	643	IV	24
Ściana N - 2 401/1	przekop wznoszacy N-5 (p830) przekop wzn.Z-VI	1,024	677	III / IV	66
Ściana B - 4 401/1 likiwidacja	przekop wznoszacy Z-VI (p830)	1,130	750	III / IV	66
Ściana B - 2 403/1	przekopy kierunkowe zachodnie p 830	1,979	779	III / IV	39
Ściana S - 1 404/2	przekopy kierunkowe zachodnie p 830	1,396	1,066	III / IV	76
Ściana K-1	przekop do szybu poz 1000m	1,045	882	V	84
Ściana K-8	przekop do szybu poz 1000m	855	600	V	70
Ścian K-12	przekop do szybu poz 1000m	1,175	930	V	79
	Razem	21,647	10,867		50
zestawienie
Poziom	Ilość powietrza sprowadzanego na poziom	Ilość powietrza swieżego do robót przygotowawczych i eksploatacyjnych		Ilość powietrza do komór funkcyjnych	Straty powietrza na poziomach
	m3/min	m3/min	m3/min	m3/min	m3/min	%
580	1,891				1,891	0
705	7,530			857	6,673	11
830	26,517	8,455		177	17,885	32
1,000	5,659	2,412			3,248	42
	Σ=	10,867	0	1,034	29,696	71
Do kopalni	41,598	10,867

---

Sheet 2: Stabilność

wg. Budryka
	Szyb wdechowy	Rejon ściany		Szyb wentylacyjny		Ha
Nr ściany		wlot	wylot
Ściana K -10 356/1		-1730	-2812	4866		0.1150
Ściana W - 5 357/1		-2759	-2888	5338		0.0117
Ściana C - 7 360/1		-1597	-2163	5338		0.0622
Ściana C - 3 361		-1597	-2134	5338		0.0592
Ściana W - 1 361		-1348	-1933	5338		0.0679
Ściana N - 3 401/1		-1898	-2310	4866		0.0454
Ściana N - 2 401/1		-1893	-2112	4866		0.0247
Ściana B - 4 401/1 likiwidacja		-1888	-2233	4780		0.0388
Ściana B - 2 403/1		-2096	-2197	4780		0.0111
Ściana S - 1 404/2		-1975	-2199	4780		0.0250
Ściana K-1		-3118	-4039	5338		0.0737
Ściana K-8		-3128	-3169	5338		0.0035
Ścian K-12		-3132	-3171	5338		0.0034
wg. Bystronia
			dpo = 2400	2400
	Szyb wdechowy	Rejon sciany		Szyb wentylacyjny	h nl		Ha
Nr ściany		wlot	wylot
Ściana K -10 356/1		-1730	-2812	4866	973.2		0.2484
Ściana W - 5 357/1		-2759	-2888	5338	1067.6		0.0271
Ściana C - 7 360/1		-1597	-2163	5338	1067.6		0.1234
Ściana C - 3 361		-1597	-2134	5338	1067.6		0.1168
Ściana W - 1 361		-1348	-1933	5338	1067.6		0.1277
Ściana N - 3 401/1		-1898	-2310	4866	973.2		0.0890
Ściana N - 2 401/1		-1893	-2112	4866	973.2		0.0465
Ściana B - 4 401/1 likiwidacja		-1888	-2233	4780	956		0.0741
Ściana B - 2 403/1		-2096	-2197	4780	956		0.0212
Ściana S - 1 404/2		-1975	-2199	4780	956		0.0476
Ściana F-10		-3118	-4039	5338	1067.6		0.2067
Ściana F-17		-3128	-3169	5338	1067.6		0.0086
Ścian F-13		-3132	-3171	5338	1067.6		0.0081

---

Sheet 3: Moc prądu

	Szyb wdechowy	Rejon ściany		Wydatek
Nr ściany		wlot	wylot	m3/s	Nf
Ściana K -10 356/1		-1730	-2812	55	59,001.5
Ściana W - 5 357/1		-2759	-2888	34	4,340.9
Ściana C - 7 360/1		-1597	-2163	21	12,089.8
Ściana C - 3 361		-1597	-2134	37	20,031.9
Ściana W - 1 361		-1348	-1933	26	14,933.1
Ściana N - 3 401/1		-1898	-2310	45	18,544.1
Ściana N - 2 401/1		-1893	-2112	17	3,737.6
Ściana B - 4 401/1 likiwidacja		-1888	-2233	19	6,496.4
Ściana B - 2 403/1		-2096	-2197	33	3,331.0
Ściana S - 1 404/2		-1975	-2199	23	5,212.5
Ściana F-10		-3118	-4039	17	16,034.6
Ściana F-17		-3128	-3169	14	584.3
Ścian F-13		-3132	-3171	20	764.0

---

Sheet 4: Arkusz3

Wartości potencjałów aerodynamicznych wokół rejonów
		Potencjał aerodynamiczny
Rejon wentylacyjny	Ilość powietrza	wlot do	Wylot
		rejonu	z rejonu
	[m3/min]	[J/m3]	[J/m3]
Ściana K -10 356/1	3,272	-1730	-2812
Ściana W - 5 357/1	2,019	-2759	-2888
Ściana C - 7 360/1	1,282	-1597	-2163
Ściana C - 3 361	2,238	-1597	-2134
Ściana W - 1 361	1,532	-1348	-1933
Ściana N - 3 401/1	2,701	-1898	-2310
Ściana N - 2 401/1	1,024	-1893	-2112
Ściana B - 4 401/1 likiwidacja	1,130	-1888	-2233
Ściana B - 2 403/1	1,979	-2096	-2197
Ściana S - 1 404/2	1,396	-1975	-2199
Ściana K-1	1,045	-4118	-5039
Ściana K-8	855	-4128	-4169
Ścian K-12	1,175	-4132	-4171
Wskaźniki stabilności prądów rejonowych
Rejon wentylacyjny	Ilość powietrza w rejonie	Strata naporu w rejonie	Wskaźnik wg Budryka	Moc prądu rodzaj prądu
	[m3/min]	[Pa]		[W]
Ściana K -10 356/1	3,272	1082	0.1150	59,001.5
Ściana W - 5 357/1	2,019	129	0.0117	4,340.9
Ściana C - 7 360/1	1,282	566	0.0622	12,089.8
Ściana C - 3 361	2,238	537	0.0592	20,031.9
Ściana W - 1 361	1,532	585	0.0679	14,933.1
Ściana N - 3 401/1	2,701	412	0.0454	18,544.1
Ściana N - 2 401/1	1,024	219	0.0247	3,737.6
Ściana B - 4 401/1 likiwidacja	1,130	345	0.0388	6,496.4
Ściana B - 2 403/1	1,979	101	0.0111	3,331.0
Ściana S - 1 404/2	1,396	224	0.0250	5,212.5
Ściana K-1	1,045	921	0.0737	16,034.6
Ściana K-8	855	41	0.0035	584.3
Ścian K-12	1,175	39	0.0034	764.0
Rozkład straty naporu na drogach przepływu powietrza
Rejon	Strata naporu			Udział straty naporu w spietrzeniu wentylatora			Spiętrzenie wentylatora	Szyb wylotowy
	droga dolotowa	rejon	droga wylotowa	droga dolotowa	rejon	droga wylotowa
	[Pa]	[Pa]	[Pa]	[%]	[%]	[%]	[Pa]
Ściana K -10 356/1	2812	1082	299	67.1	25.8	7.1	4,193	IV
Ściana W - 5 357/1	2888	129	1205	68.4	3.1	28.5	4,222	V
Ściana C - 7 360/1	2163	566	1930	46.4	12.1	41.4	4,659	V
Ściana C - 3 361	2134	537	1959	46.1	11.6	42.3	4,630	V
Ściana W - 1 361	1933	585	2160	41.3	12.5	46.2	4,678	V
Ściana N - 3 401/1	2310	412	801	65.6	11.7	22.7	3,523	IV
Ściana N - 2 401/1	2112	219	2052	48.2	5.0	46.8	4,383	III / IV
Ściana B - 4 401/1 likiwidacja	2233	345	1931	49.5	7.7	42.8	4,509	III / IV
Ściana B - 2 403/1	2197	101	1967	51.5	2.4	46.1	4,265	III / IV
Ściana S - 1 404/2	2199	224	1965	50.1	5.1	44.8	4,388	III / IV
Ściana K-1	4039	921	54	80.6	18.4	1.1	5,014	V
Ściana K-8	3169	41	924	76.7	1.0	22.4	4,134	V
Ścian K-12	3171	39	922	76.7	0.9	22.3	4,132	V
			-3111	IV
			-4093	V
			-4164	III/3

---

Sheet 5: Wentylatory

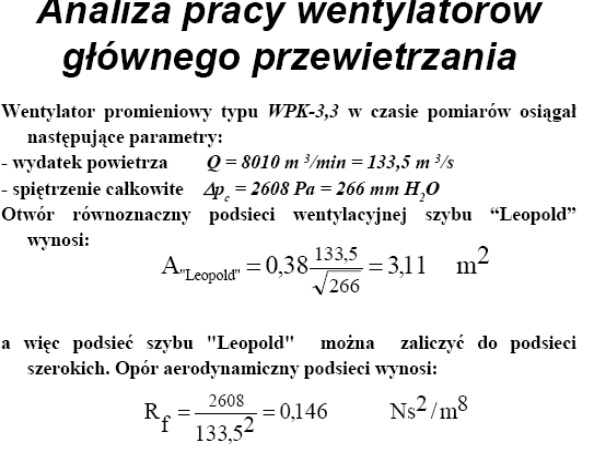

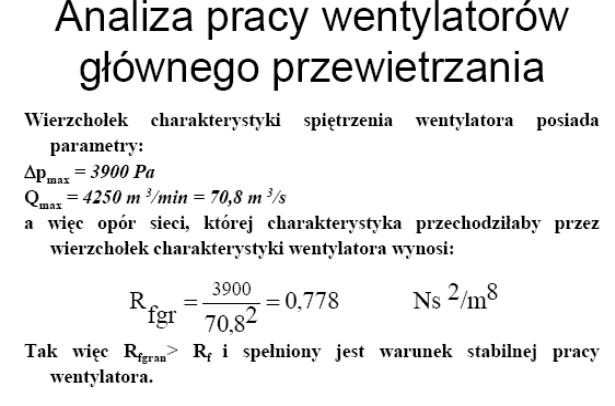

Analiza pracy wentylatorow
Wentylator	Q	Qmax	Δpc	Δpmax	A	Rf	Rfgr	warunek
					[m2]
III/WPK-3,3 nr3	186	250	4779	5032.6	3.20	0.1381	0.0805	0
III/WPK-3,3 nr2	190	250	5036	5360.2	3.19	0.1395	0.0858	0
IV/WPK-3,3 nr3	186	250	4836	5444.6	3.18	0.1398	0.0871	0
V/WPK-3,9 nr2	233	250	5337	6238.9	3.80	0.0983	0.0998	1
