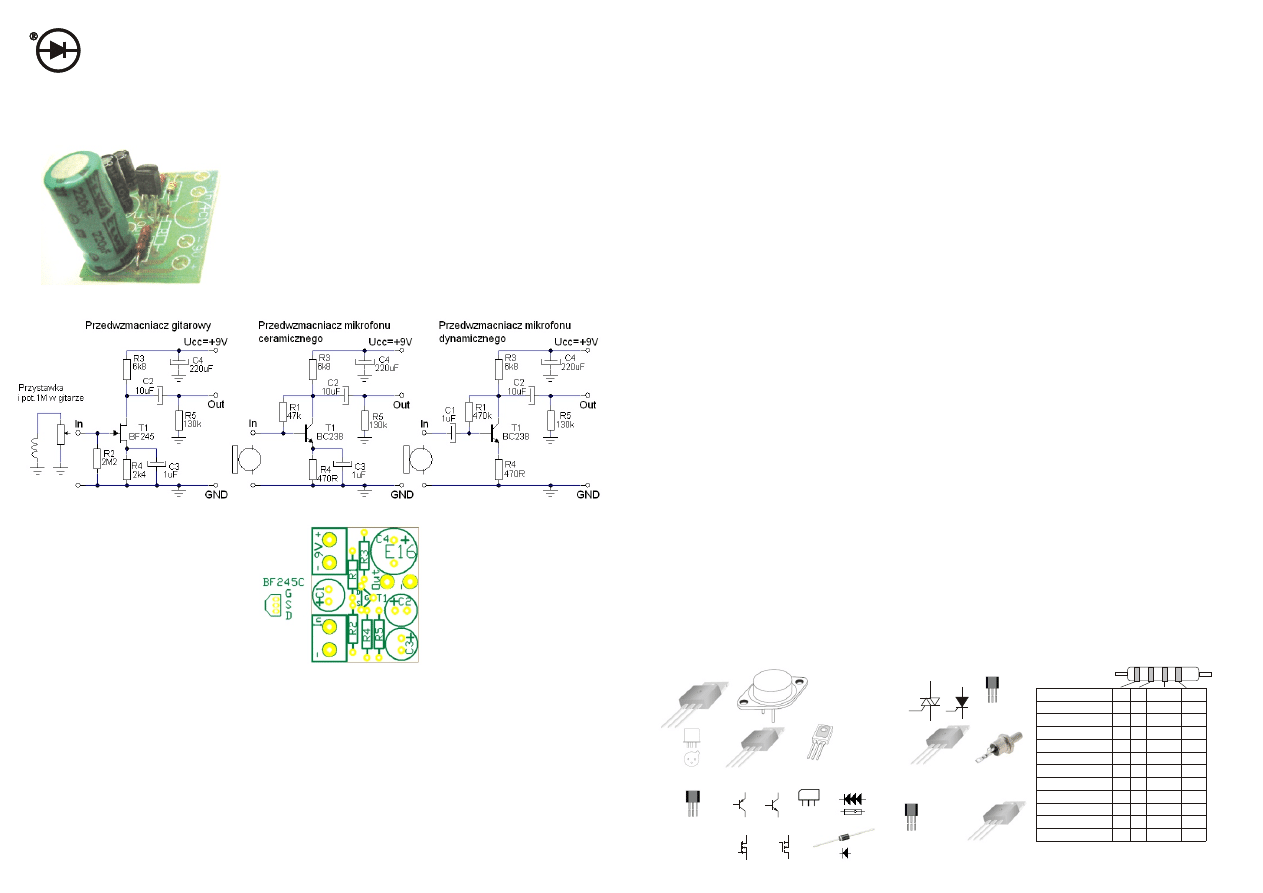

ZESTAW POLITECHNICZNY

Uniwersalny przedwzmacniacz do gitary lub mikrofonów

ceramicznego i dynamicznego. Uwe=5-450mV, Ucc=9-12V DC

E16

Zastosowanie: Wzmocnienie sygnału przystawek gitarowych
lub mikrofonów dynamicznych i ceramicznych,
zależnie od wybranej wersji montażu
Parametry: czułość- około 5-450mV /zależnie od wersji/.


Zasilanie : 9-12V DC stabilizowane

Wymiary płytki : 34x22. Zalecana obudowa metalowa

Opis techniczny:
Przeznaczeniem tego zestawu jest wzmocnienie słabych sygnałów i dopasowanie ich do czułości
typowych wzmacniaczy i kart dźwiękowych.

Układ przedwzmacniacza może być zmontowany w jednej z trzech opisanych wersji. Dokonując
wyboru montujemy oczywiście tylko elementy wybranej wersji, w oparciu o jej schemat ideowy.
Wszystkie wersje są zakończone rezystorem 130k zapewniającym brak charakterystycznych
trzasków przy podłączaniu. Ponieważ są to stopnie o dużej czułości należy je ekranować lub zamykać
w metalowych obudowach, celem uniknięcia wpływu zakłóceń i przydźwięku sieci. Te same powody
decydują o konieczności dokładnego łaczenia ekranów kabli i gniazd sygnałowych.
Jest niedopuszczalne prowadzenie sygnału kablami bez ekranu!

Przedwzmacniacz gitarowy warto wyposażyć we własną baterię 9V 6F22 załączaną środkowym sty-
kiem gniazda Jack stereo 6,5mm, przy wsuwaniu typowego wtyku gitarowego (d.Jack mono 6,5mm).
Zapewni to oszczędną eksploatację baterii -jedynie przy włączonym wtyku. Jest to ciekawe rozwiaza-
nie praktyczne, stosowane często w profesjonalnych przedwzmacniaczach gitarowych.
Tylko ta wersja przedwzmacniacza opiera się o tranzystor FET BF245 i jego montaż wymaga
uwzględnienia uwagi zamieszczonej pod schematem ideowym !

Pozostałe dwa przedwzmacniacze służą do wzmocnienia i dopasowania sygnału mikrofonów.
Przy montażu należy zwrócić uwagę na właściwy wybór elementów do wybranej wersji.

Schemat ideowy:

Wykaz części:

R C T
1-47k, 470k 2-2M2 1 lub 3 -1uF T1-BC238
3-6k8, 4-2k4, 470R 2-10uF T1-BF245
5-130k 3-220uF

Rysunek płytki PCB:

Pomarańczowy

Srebrny

0

0

1

1

2

2

X 0,01

10%
5%

1%

2%

X 0,1

X 1

X 10

X 100

X 1k

X 10k

X 100k

X 1M

X 10M

3

3

4

4

5

5

6

6

7

7

8

8

9

9

Złoty

Czarny
Brązowy

Czerwony

Żółty

Zielony

Niebieski
Fioletowy

Szary

Biały

+

+

+

+

-

-

-

-

B

B

C

D

D

G

G

S

S

E

B

C

G

A

K

G

A2

A1

PNP

Tranzystory polowe MOSFET

Kanał N

Kanał P

NPN

E

Wyprowadzenia tranzystorów

Kod barwny rezystorów:

Ogólne zasady montażu:
Po zapoznaniu się z instrukcją, należy sprawdzić i zidentyfikować wszystkie elementy zestawu. Rozkład
wyprowadzeń, charakterystyki i parametry półprzewodników możemy sprawdzić na www.datasheetcatalog.com.
Wykaz innych zestawów “E”, z fotografiami gotowych modułów można obejrzeć na stronie www.aphelektra.com.
Wartości elementów oznaczonych barwnym kodem paskowym możemy odczytać korzystając z tabeli kodów
barwnych lub dekodera na w/w stronie. Montaż elementów prowadzimy w kolejności wzrostu wymiarów .
Elementy ceramiczne i szklane należy traktować szczególnie ostrożnie i ich końcówki wyginać delikatnie, we
właściwej odległości od korpusów. Do lutowania używać spoiwa wielordzeniowego(”tinolu”) zawierającego
wewnątrz kalafonię. Przewody przed montażem należy odizolować i pocynować (pobielić).
Lutowanie wykonujemy rozgrzewając najpierw końcówkę elementu w oczku lutowniczym, a następnie dotykamy
rozgrzanych powierzchni lutowiem. Nabieranie lutowia na grot i przenoszenie na element
jest niewłaściwe gdyż powoduje odparowanie w międzyczasie rozgrzanego topnika (kalafonii) i tworzenie
“zimnych” lutów. Są to połączenia wadliwe elektrycznie i mechanicznie. By ich uniknąć, warto przy małym
doświadczeniu stosować dodatkowo kalafonię. Po zastygnięciu jej resztki można łatwo usunąć mechanicznie lub
zmyć alkoholem. Elementy o mocy powyżej 2W należy montować na długich końcówkach, tak by nie grzały oczek
lutowniczych (co grozi wylutowaniem i wypadnięciem). Demontaż należy wykonywać przy użyciu odsysacza lub
taśmy rozlutowniczej. Końcówki elementów należy obcinać w odległości około 2mm od płytki.
Radiatory, transformatory, obudowy i elementy mechaniczne nie wchodzą w skład zestawów.
Elementy mocy wymagające radiatorów należy montować używając pasty silikonowej. Jej nadwyżki należy zetrzeć,
by do radiatora nie przyklejał się kurz. W punkty lutownicze przyłączy można lutować kołki lutownicze lub terminale
śrubowe ARK (o ile istnieją takie możliwości). Płytki można mocować do obudów klejem montażowym. Przed podłą
czeniem układu należy sprawdzić prawidłowość montażu ! Producent nie odpowiada za skutki nieprawidłowej insta
lacji, montażu, błędnych podłączeń lub uszkodzeń mechanicznych, Zestawy przeznaczone do pracy w sieci 230V
należy montować pod nadzorem osoby dorosłej, z zachowaniem zasad ochrony przeciwporażeniowej!

TO-3

B,G

E,D

C,S

TO-126

BCE

TO-220

BCE
GDS

KAG

A1 A2 G

BCE

TOP3

CBE

TO-18

TO-92

CBE
DGS

G

A1,K

A2,A

Wyprowadzenia
triaków i tyrystorów

Wyprowadzenia stabilizatorów

78..In GND Out
79..GND In Out

KGA
A1GA2

78L..Out GND In
79L..Out In GND

y

T

lko

20

6

Kt

KG

A

K A

Diody

BAP814

CE-36

CBE

Aby prawidłowo wlutować tranzystor BF245 należy go obrócić o 90’ w prawo i rozgiąć jego
nóżki trochę niekonwencjonalnie, w stosunku do montażu BC238, którego nóżki osadzamy
zgodnie z kształtem obudowy. Ułatwia to podany powyżej rozkład końcówek na obudowie i
na płytce ! Uwaga dotyczy tylko przedwzmacniacza gitarowego !

Widok
od spodu
