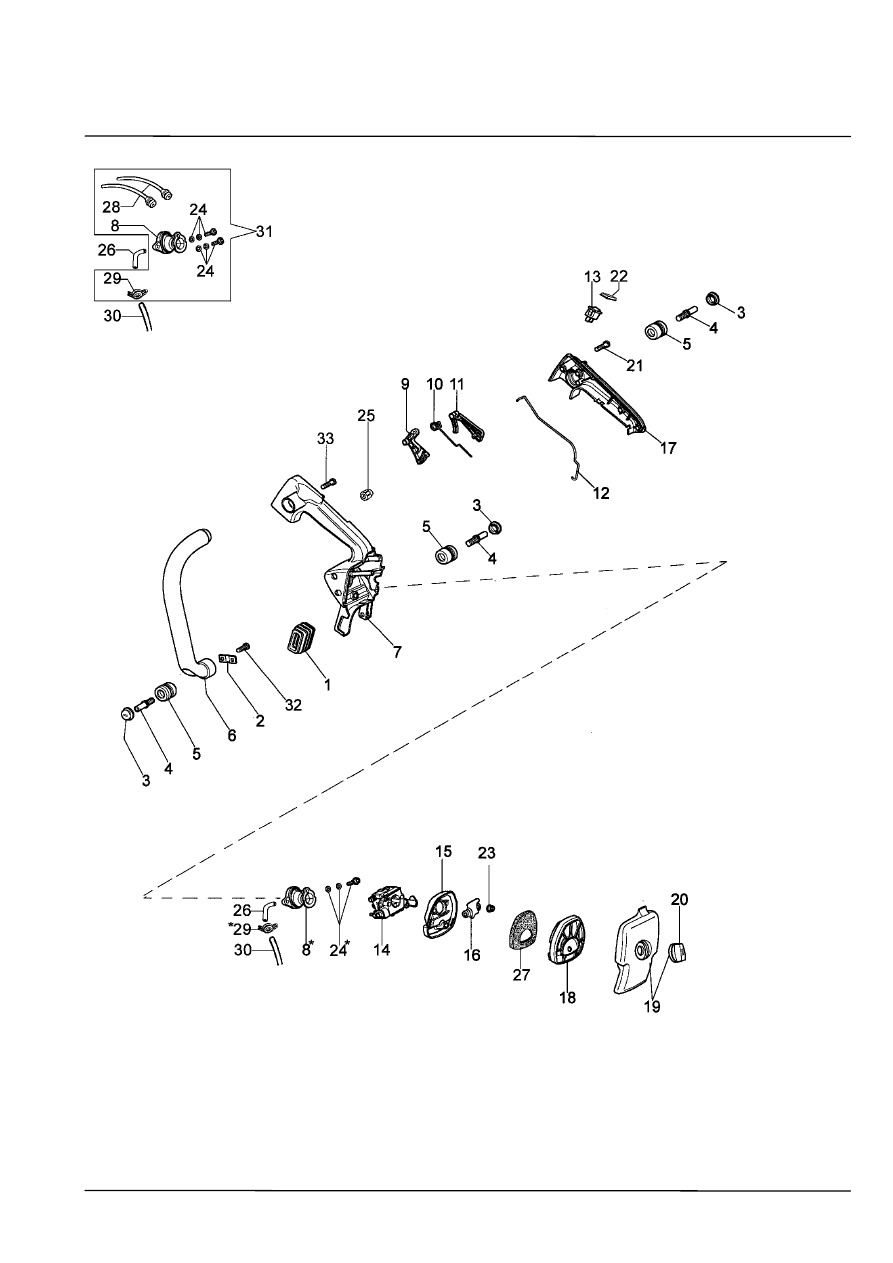

Illustration

Griff und luftfilter

925

1

11-2007

Illustration

Griff und luftfilter


Nr.

St.-

Zahl

Teile Nr.

Beschreibung

925

2

11-2007

1

1

50160046

Stossdaempfer

2

1

50160055

Band

3

3

50160044R

Deckel

4

3

50160056

Schraube

5

3

50160040R

Stossdaempfer

6

1

50160028

Handgriff

7

1

50162008

Handgriff

8

1

50160053A

Kollektor

9

1

50160011

Gashebel

10

1

50160038

Feder

11

1

50160012

Hebel

12

1

50160041

Gas hebel

13

1

2317021R

Schalter

14

1

2318895BR

Vergaser WT-726C

15

1

50160030A

Halter

16

1

50160051

Platte

17

1

50160026

Deckel

18

1

50160029R

Luft filter

19

1

50162018

Filterdeckel

20

1

50110007R

Knopf

21

3

50030269R

Schraube

22

1

2317013

Schultz

23

2

3912005

Mutter

24

2

50160174R

Schraube

25

1

50010061R

Stossdaempfer

26

1

50160082

Anschluss

27

1

50160047

Luft filter

28

2

50160066B

Rohr

29

1

4098377

Schelle

30

1

50160065

Rohr

31

1

50160178A

Kollektor kit

32

1

3960070

Schraube

33

1

50030270

Schraube

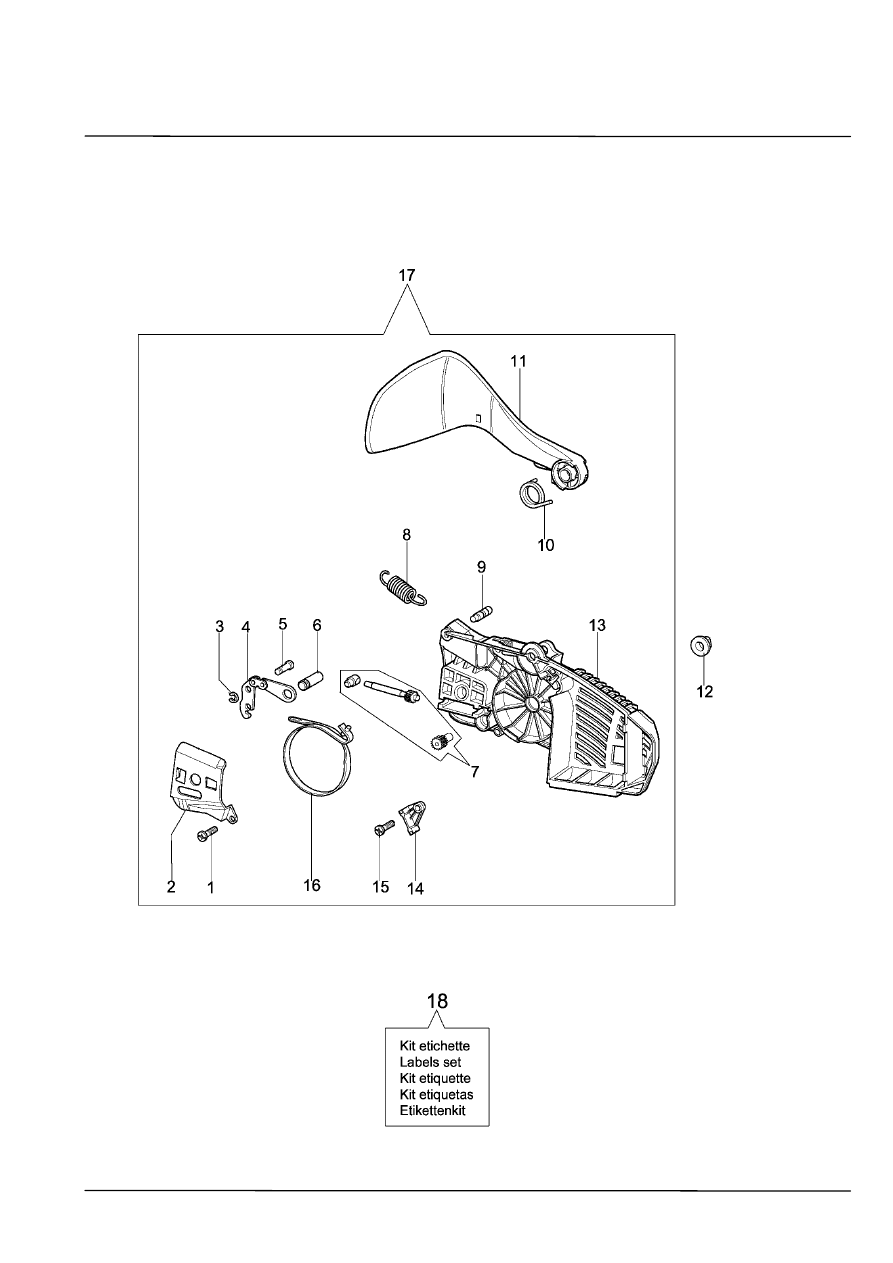

Illustration

Kettenraddeckel

925

3

11-2007

Illustration

Kettenraddeckel


Nr.

St.-

Zahl

Teile Nr.

Beschreibung

925

4

11-2007

1

1

50030272

Schraube

2

1

50160058

Platte

3

1

3026003

Ring

4

1

097000146

Hebel

5

1

097000106

Stift

6

1

50050066

Stift

7

1

50162017A

Spannschraubekit

8

1

50160039

Feder

9

1

50050064

Stift

10

1

50010088A

Feder

11

1

50160010

Schultz

12

1

50010148R

Mutter

13

1

50160033

Kettenradschutz

14

1

50160032

Sicherung

15

1

50030269R

Schraube

16

1

50160009

Bremsband

17

1

50160034A

Kettenradschutz

18

1

50162012

Etichettenkit

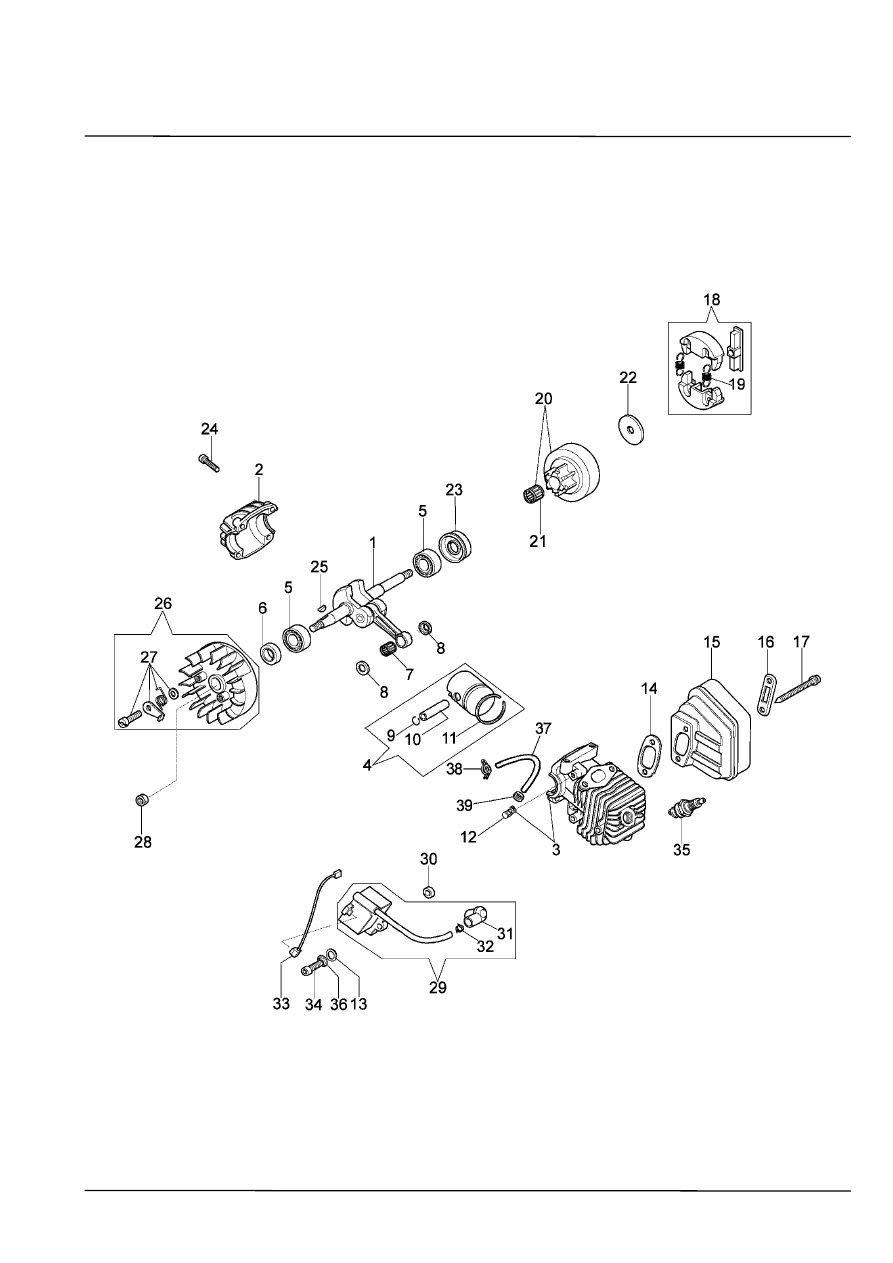

Illustration

Motor

925

5

11-2007

Illustration

Motor


Nr.

St.-

Zahl

Teile Nr.

Beschreibung

925

6

11-2007

1

1

50160100

Kurblewelle

2

1

50160107

Kurbelgehause

3

1

50160105A

Zylinder

4

1

50162014

Kolben komplet Ø34

5

1

50160108

Lager

6

1

50160102

Kobelnring

7

1

61070076

Lager

8

2

50160140

Scheibe

9

2

61070067

Ring

10

1

61070066

Kolben ring

11

1

50160143R

Kolbenring

12

1

50160082

Anschluss

13

2

3916004

Scheibe

14

1

50160122

Dichtung

15

1

50160124

Auspuff

16

1

50160123

Platte

17

1

50160146

Schraube

18

1

50160116

Kupplung

19

2

50160119

Feder

20

1

50162015

Kettenrad 3/8

20

1

50162016

Kettenrad 1/4

21

1

50160120

Lager

22

1

50160141

Scheibe

23

1

50160103

Kobelnring

24

4

50160145

Schraube

25

1

61070070

Keil

26

1

50160072

Schwungrad

27

1

50162019

Sperrklinkekit

28

1

004000142

Mutter

29

1

50160067R

Zuendspule

30

2

50160094

Distanzstuck

31

1

094600097A

Kerzenstecker

32

1

094600169

Feder

33

1

50160092

Kabel

34

2

094000227

Schraube

35

1

3055101

Zundkerze

36

2

006000315

Scheibe

37

1

50160065

Rohr

38

1

4098377

Schelle

39

1

006000311

Schelle

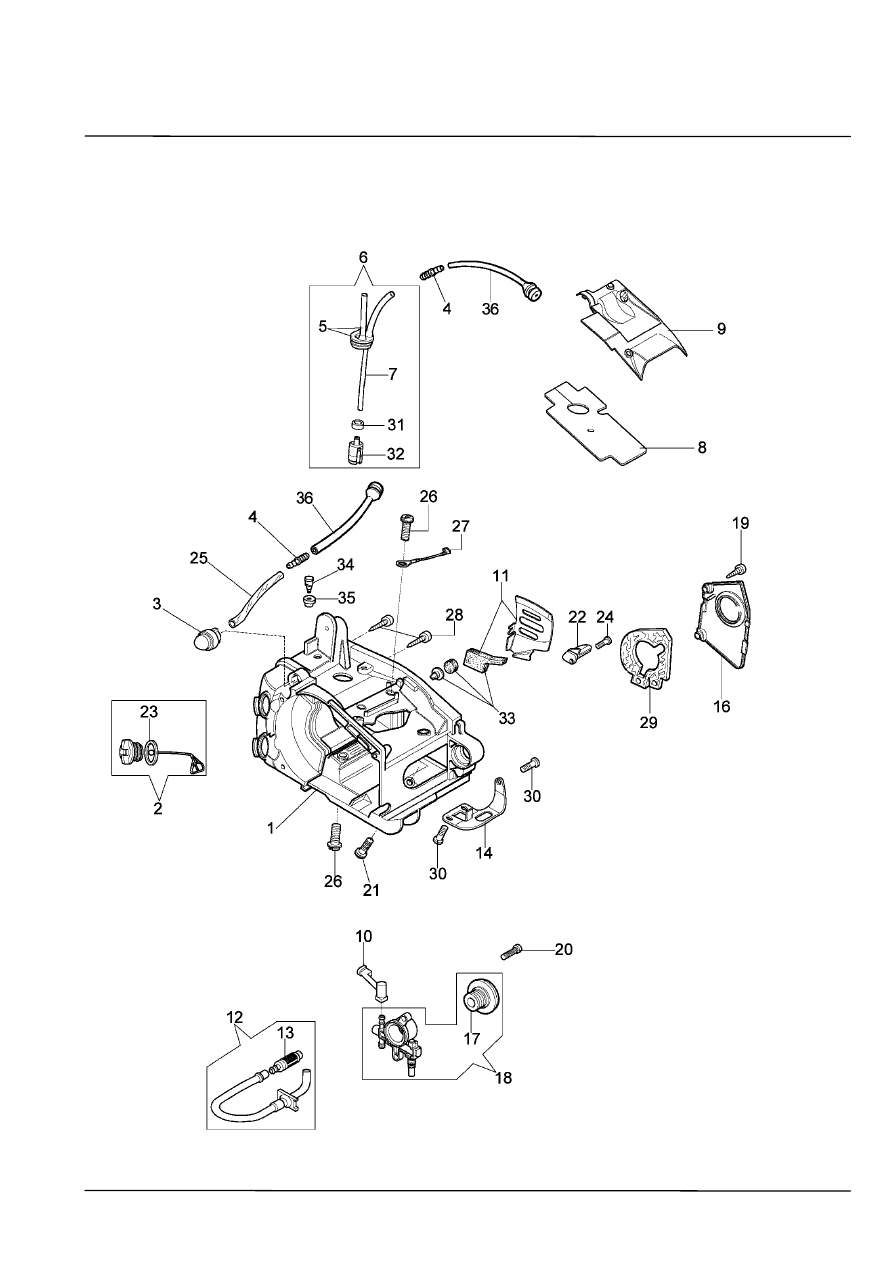

Illustration

Motorgehaüse

925

7

11-2007

Illustration

Motorgehaüse


Nr.

St.-

Zahl

Teile Nr.

Beschreibung

925

8

11-2007

1

1

50160005AR

Kurbelgehause

2

2

50030304R

Stopfen

3

2

50060012

Luftpurge

4

2

50160173

Anschluss

5

1

50160133

Rohr

6

1

50160165

Anschluss

7

1

50160112

Rohr

8

1

50160060R

Dichtung

9

1

50160043

Deckel

10

1

50160133

Rohr

11

1

50160171

Platte

12

1

50160130

Oelfilter

13

1

50160135

Oelfilter

14

1

50160090A

Verbindung

16

1

50160007

Deckel

17

1

50160139

Schraube

18

1

50160137

Oelpumpe

19

2

50160150

Schraube

20

2

50160149

Schraube

21

1

50160168

Schraube

22

1

50160045

Schultz

23

2

50030268

Dichtung

24

1

50030270

Schraube

25

1

50160064

Rohr

26

4

50030374R

Schraube

27

1

50160164

Kabel

28

2

50160148

Schraube

29

1

50160152

Dichtung

30

2

50030269R

Schraube

31

1

50160081

Kragen

32

1

50160111

Benzinfilter

33

1

50160172

Ventilkit

34

1

61070011A

Entlueftungsventi

35

1

50160093

Buchse

36

2

50160066B

Rohr

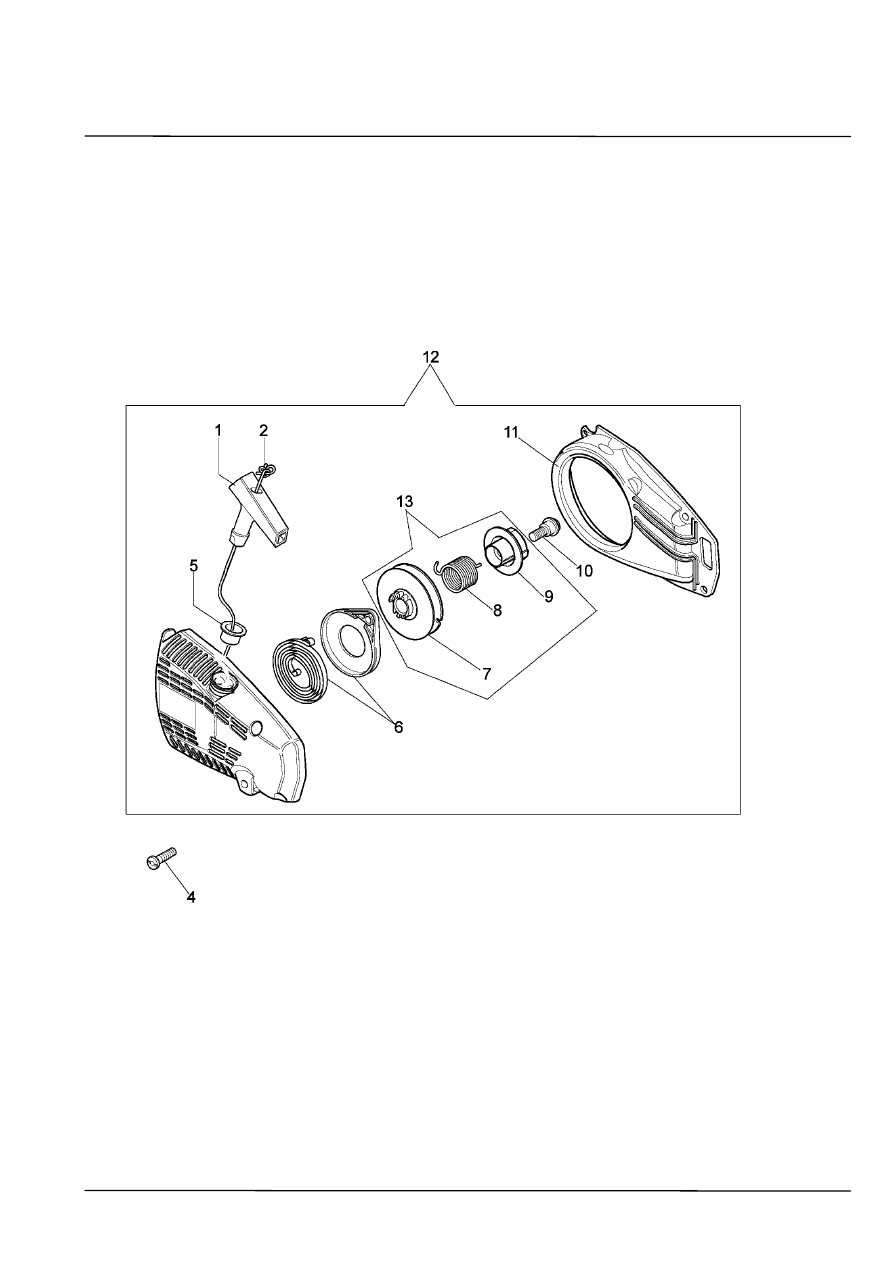

Illustration

Starter kpl.

925

9

11-2007

Illustration

Starter kpl.


Nr.

St.-

Zahl

Teile Nr.

Beschreibung

925

10

11-2007

1

1

50160031

Handgriff

2

1

50070123R

Starterseil

4

6

50030269R

Schraube

5

1

094000038

Buchse

6

1

50160035

Feder

7

1

50170153R

Seilrolle

8

1

50160180

Feder

9

1

50170155R

Bucshe

10

1

50160024

Schraube

11

1

50160017

Flansch

12

1

50160019BR

Starter komplet

13

1

50160181

Leichstartsystem

Illustration

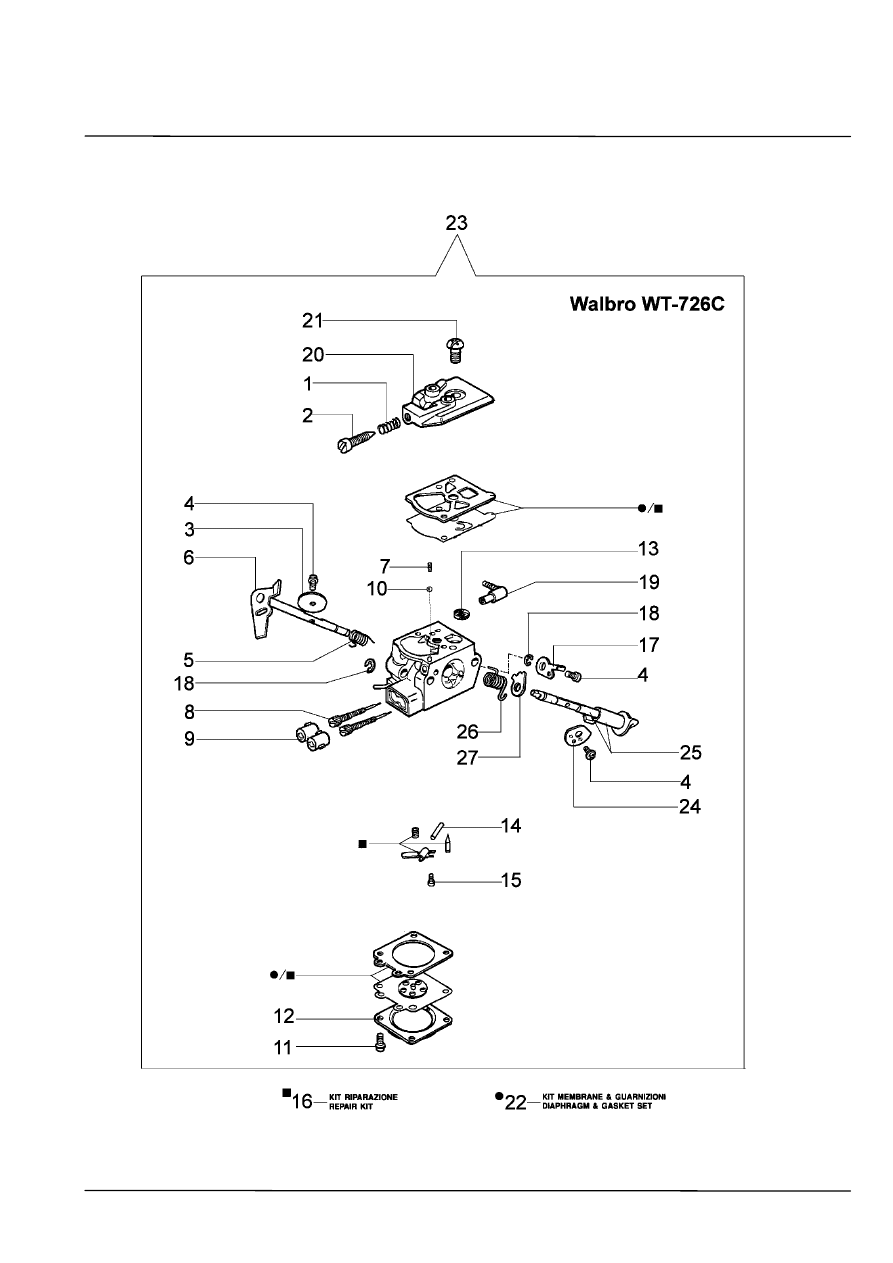

Vergaser

925

11

11-2007

Illustration

Vergaser


Nr.

St.-

Zahl

Teile Nr.

Beschreibung

925

12

11-2007

1

1

2318616

Feder

2

1

074000240

Schraube

3

1

2318896

Klappe

4

3

50010141

Schraube

5

1

2318615

Feder

6

1

2318638

Welle

7

1

095000146

Feder

8

2

2318893

Schraube

9

2

2318867

Kappe

10

1

094600143

Kugel

11

4

035000162

Schraube

12

1

2318191

Deckel

13

1

003300204

Benzinfilter

14

1

003300201

Bissel

15

1

003300202

Schraube

16

1

094600209

Reparatur-satz

17

1

2318898

Hebel

18

2

095000164

Ring

19

1

003300036

Anschluss

20

1

2318612

Deckel

21

1

003300197

Schraube

22

1

094600210

Membrandichtungsa

23

1

2318895BR

Vergaser WT-726C

24

1

2318948

Klappe

25

1

2318857

Welle

26

1

2318899

Feder

27

1

2318898

Hebel
