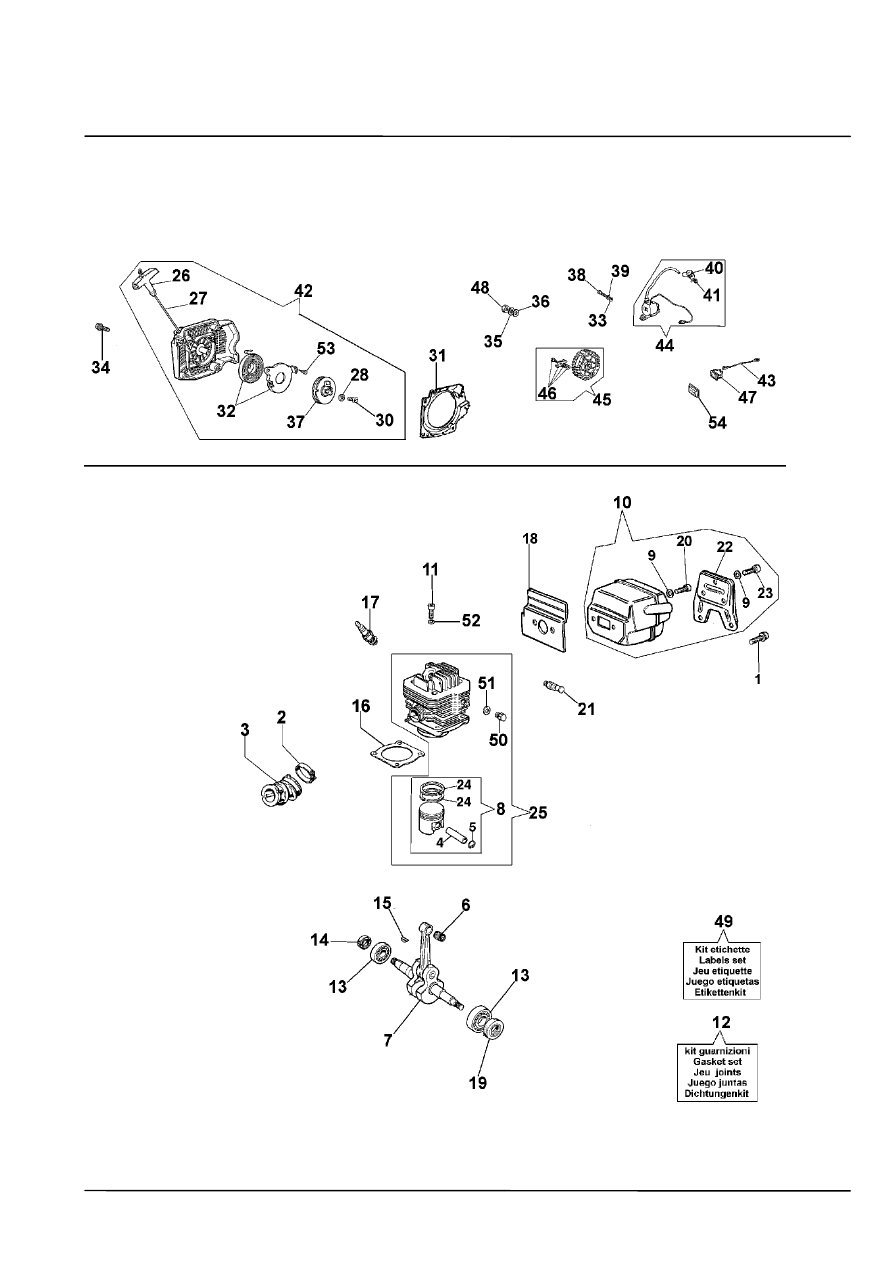

Illustration

Anlassergruppe und motor

971

1

11-2007

Illustration

Anlassergruppe und motor


Nr.

St.-

Zahl

Teile Nr.

Beschreibung

971

2

11-2007

1

3

097000092A

Schraube

2

1

098000260

Schelle

3

1

097000043

Kollektor

4

1

094500007

Kolben ring

5

2

007201198

Ring

6

1

026400017

Lager

7

1

097000001

Kurblewelle

8

1

097000205A

Kolben komplet Ø50

9

2

3033074

Scheibe

10

1

097000356

Auspuff

11

4

005100906A

Schraube

12

1

097000215A

Dichtungen set

13

2

099900006

Lager

14

1

094500004R

Kobelnring

15

1

094500028R

Keil

16

1

52010458R

Dichtung

17

1

3055114

Zundkerze

18

1

097000094A

Dichtung

19

1

099900014R

Kobelnring

20

2

3801045

Schraube

21

1

50010215

Dekompressor

22

1

097000342A

Deckel

23

3

3801052R

Schraube

24

2

097000055R

Kolbenring Ø50

25

1

097000206B

Zylinder

26

1

097000064A

Handgriff

27

1

098000079R

Starterseil

28

1

3918006

Scheibe

30

1

3908036

Schraube

31

1

097000019C

Flansch

32

1

098000060AR

Startfeder

33

2

3916004

Scheibe

34

4

097000092A

Schraube

35

1

3833080

Scheibe

36

1

005000361

Scheibe

37

1

52010439B

Riemenscheibe

38

2

094000227

Schraube

39

2

006000315

Scheibe

40

1

094600097A

Kerzenstecker

41

1

094600169

Feder

42

1

098000066BR

Starter komplet

43

1

097000121A

Kabel

44

1

098000036BR

Zuendspule

45

1

52010136AR

Schwungrad

46

1

52012027

Sperrklinkekit

47

1

2317021R

Schalter

48

1

004000142

Mutter

49

1

097000394

Etichettenkit

50

1

52010093

Schraube

Illustration

Anlassergruppe und motor

971

3

11-2007

Illustration

Anlassergruppe und motor


Nr.

St.-

Zahl

Teile Nr.

Beschreibung

971

2

11-2007

51

1

3078012

Scheibe

52

4

3833076

Scheibe

53

2

3960017AR

Schraube

54

1

2317013

Schultz

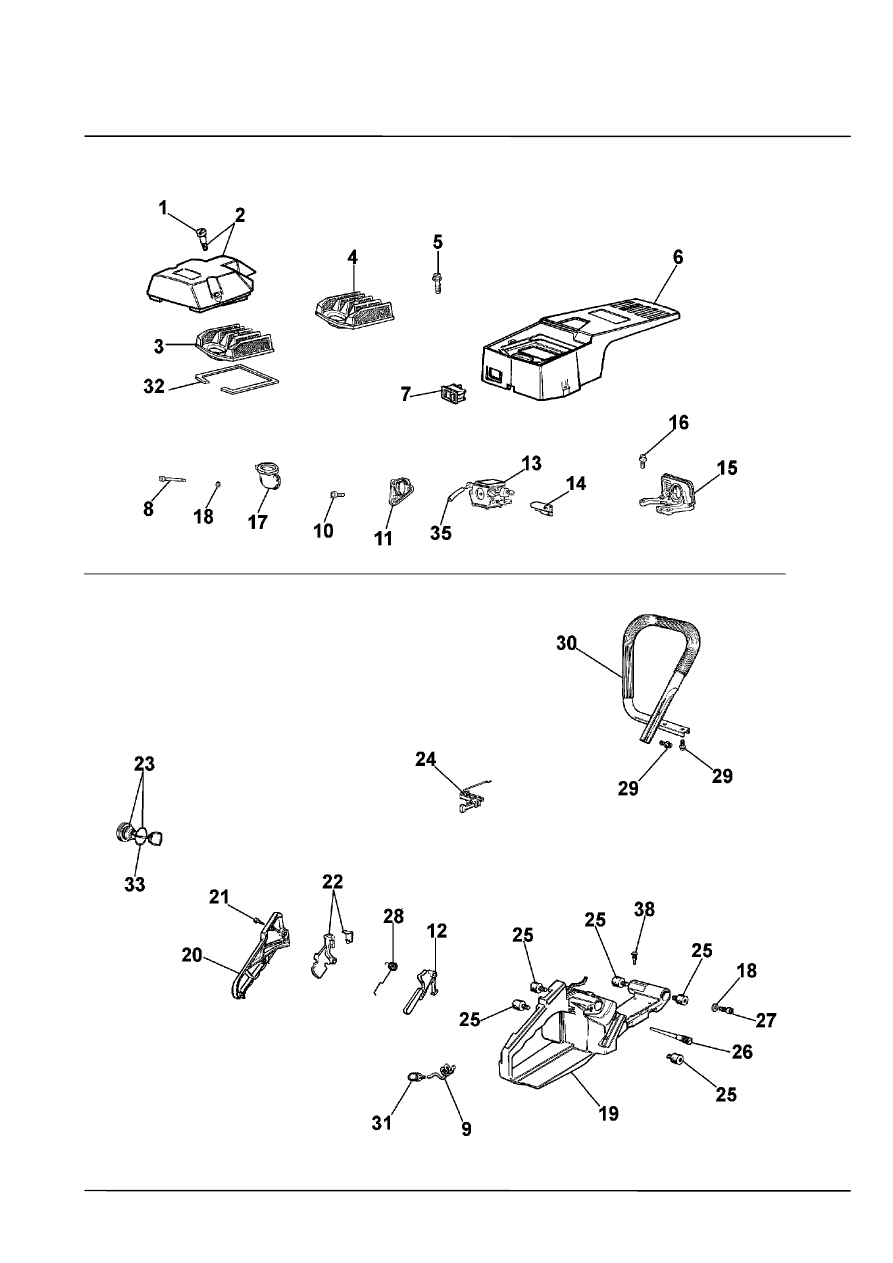

Illustration

Tankfilter luft-griff

971

5

11-2007

Illustration

Tankfilter luft-griff


Nr.

St.-

Zahl

Teile Nr.

Beschreibung

971

6

11-2007

1

1

093000468A

Schraube

2

1

097000133

Filter deckel

3

1

097000044R

Luft filter flock

4

1

098000092R

Luft filter nylon

5

1

099900296R

Schraube

6

1

097000372

Kupplungschutz

7

1

2317021R

Schalter

8

2

61052009B

Schraube

9

1

50010093

Rohr

10

3

3960057R

Schraube

11

1

097000333

Flansch

12

1

097000025

Hebel

13

1

2318760AR

Vergaser WJ-72B

14

1

097000323A

Flansch

15

1

097000280

Halter

16

3

097000092A

Schraube

17

1

097000332

Anschluss

18

1

3833073

Scheibe

19

1

097000485

Komplet tank

20

1

097000024

Deckel

21

1

3960040R

Schraube

22

1

50010157

Gaskabel

23

1

097000135R

Stopfen

24

1

52012044

Stange

25

4

097000038AR

Stossdaempfer

26

1

099900083A

Ventil

27

4

006000251R

Schraube

28

1

097000028

Feder

29

4

097000061A

Schraube

30

1

098000077

Handgriff

31

1

50010218

Benzinfilter

32

1

097000056

Dichtung

33

1

099900090

O-ring

35

1

094600126

Rohr

38

1

099900268A

Sicherung

Illustration

Unterbau-bremse-kupplung

971

7

11-2007

Illustration

Unterbau-bremse-kupplung


Nr.

St.-

Zahl

Teile Nr.

Beschreibung

971

8

11-2007

1

1

097000135R

Stopfen

2

1

099900090

O-ring

3

1

099900110

Buchse

5

1

006000102

Federstecker

6

1

097000049A

Starterhebel

7

8

3833073

Scheibe

8

1

005100987

Schraube

9

1

097000147

Oelfilter

10

1

097000078

Stopfen

11

2

097000080BR

Stiftschraube

12

1

097000009A

Gehausedicthung

13

1

098000076

Sicherung

14

1

099900368B

Schraubekit

15

1

61052009B

Schraube

16

1

097000109A

Anschlag

18

2

50010148R

Mutter

19

1

006000251R

Schraube

20

1

097000283

Platte

21

4

3801035

Schraube

22

1

097000525

Kurbelgehause

23

1

097000069B

Stossel

24

1

097000072

Schraube

25

1

097000131B

Oelpumpe

26

3

006000024

Schraube

27

3

006000315

Scheibe

28

1

097000062

Stift

29

1

097000067

Schraube

30

1

097000068

Sicherung

31

1

097000071A

Feder

32

2

097000070

Scheibe

33

1

097000073

Scheibe

34

1

097000272

Schlauch

35

1

006000300

Buchse

36

1

3023008R

Stift

37

1

097000229R

Entlueftungsventi

38

1

097000057

Buchse

39

2

099900006

Lager

40

1

097000276

Schultz

41

2

50070149

Schultz

42

1

097000277

Platte

43

1

097000321A

Kettenradschutz

44

1

3026003

Ring

45

1

097000146

Hebel

46

1

099900152A

Feder

47

1

097000107

Stift

48

1

50010088A

Feder

49

1

097000102

Schultz

50

1

097000106

Stift

51

1

097000373

Kettenradschutz

Illustration

Unterbau-bremse-kupplung

971

9

11-2007

Illustration

Unterbau-bremse-kupplung


Nr.

St.-

Zahl

Teile Nr.

Beschreibung

971

8

11-2007

52

1

097000275

Platte

53

1

3960045

Schraube

54

1

50070149

Schultz

55

1

50010084

Platte

56

1

097000105

Bremsband

57

1

097000114

Deflektor

58

1

097000098

Feder

59

1

097000097

Scheibe

60

1

097000132R

Kupplung

61

1

097000207

Kettenrad

62

1

097000011

Lager

63

1

006100730

Ring

64

1

50010243

Stift

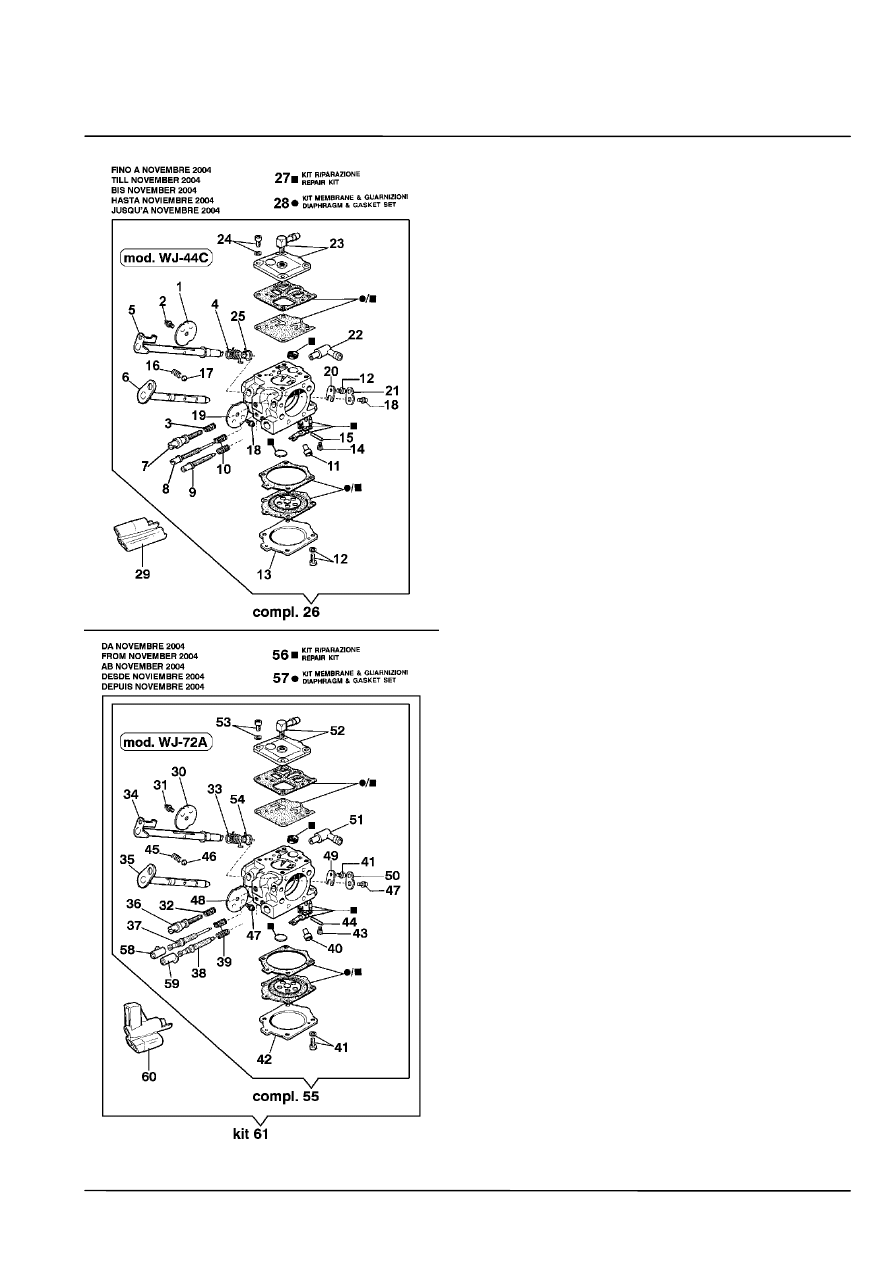

Illustration

Vergaser

971

11

11-2007

Illustration

Vergaser


Nr.

St.-

Zahl

Teile Nr.

Beschreibung

971

12

11-2007

1

028400110

Klappe

2

035000160

Schraube

3

2318763

Feder

4

097000161

Feder

5

097000154

Welle

6

097000155

Welle

7

097000162

Schraube

8

097000164

Schraube L

9

097000163

Schraube H

10

097000223

Feder

11

097000158

Duese

12

035000162

Schraube

13

097000156

Deckel

14

003300202

Schraube

15

035000169

Achse

16

035000164

Feder

17

006000325

Kugel

18

003300209

Schraube

19

035000151

Klappe

20

035000149

Platte

21

097000160

Hebel

22

003300036

Anschluss

23

097000157

Deckel

24

035000161

Schraube

25

097000224

Buchse

26

097000512

Vergaser kit WJ-72A

27

097000220

Reparatur-satz

28

097000221

Membrandichtungsa

29

097000058A

Flansch

30

028400110

Klappe

31

380000338

Schraube

32

2318763

Feder

33

097000161

Feder

34

097000154

Welle

35

097000155

Welle

36

097000162

Schraube

37

2318761

Schraube L

38

2318762

Schraube H

39

097000223

Feder

40

098000026

Duese

41

035000162

Schraube

42

097000156

Deckel

43

003300202

Schraube

44

035000169

Achse

45

035000164

Feder

46

006000325

Kugel

47

50010141

Schraube

48

035000151

Klappe

49

035000149

Platte

Illustration

Vergaser

971

13

11-2007

Illustration

Vergaser


Nr.

St.-

Zahl

Teile Nr.

Beschreibung

971

12

11-2007

50

097000160

Hebel

51

003300036

Anschluss

52

097000157

Deckel

53

035000161

Schraube

54

097000224

Buchse

55

2318760AR

Vergaser WJ-72B

56

097000220

Reparatur-satz

57

097000221

Membrandichtungsa

58

2318695

Deckel

59

2318694

Deckel

60

097000323A

Flansch

61

097000512

Vergaser kit WJ-72A
