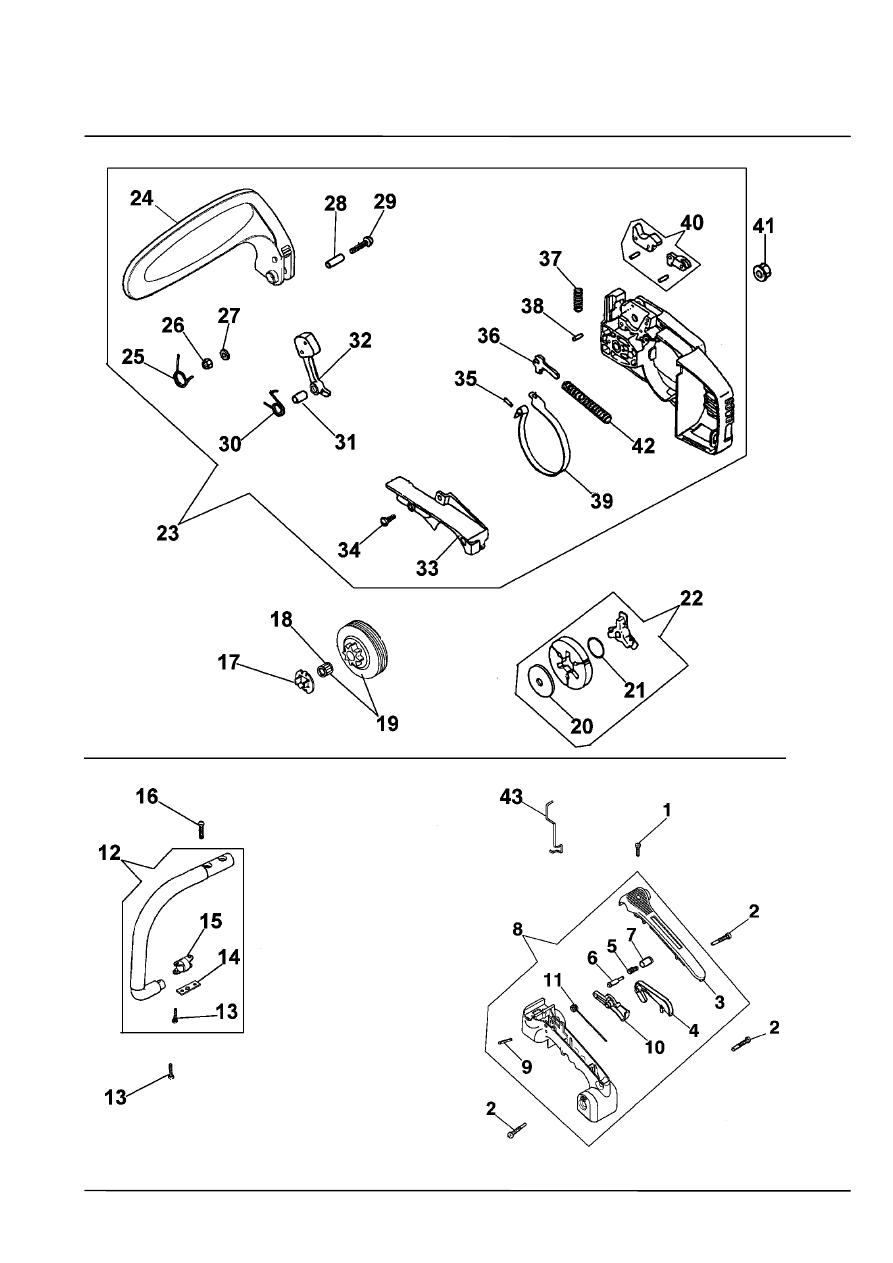

Illustration

Kupplung und griff

932 C

1

11-2007

Illustration

Kupplung und griff


Nr.

St.-

Zahl

Teile Nr.

Beschreibung

932 C

2

11-2007

1

1

50030269R

Schraube

2

2

50030279

Schraube

3

1

50030249

Deckel

4

1

50030082AR

Gashebel

5

1

50030077

Feder

6

1

50030076R

Stift

7

1

50030078R

Schalter

8

1

50032037

Handgriff kpl.

9

1

50030081

Stift

10

1

50030237

Gashebel

11

1

50030080

Feder

12

1

50030065R

Handgriff

13

1

50030270

Schraube

14

1

50030068

Band

15

1

50030067R

Halter

16

1

50030271

Schraube

17

1

50030138R

Mitnehmer

18

1

50030372

Lager

19

1

50032009

Ritzel

20

1

50030092

Scheibe

21

1

50030093

Feder

22

1

50030090A

Kupplung

23

1

50032023R

Kettenradschutz

24

1

50030242

Schultz

25

1

50030100

Feder

26

1

3914003

Mutter

27

1

3916005

Scheibe

28

1

50030105R

Distanzstuck

29

1

50030292

Schraube

30

1

50030110

Feder

31

1

50030106R

Buchse

32

1

50030107AR

Hebel

33

1

50030122

Deckel

34

1

50030272

Schraube

35

1

50030116R

Stift

36

1

50030118R

Hebel

37

1

50030111

Feder

38

1

50030117

Stift

39

1

50030119R

Bremsband

40

1

50030113R

Hebel

41

1

50010148R

Mutter

42

1

50030121

Feder

43

1

50030368

Stange

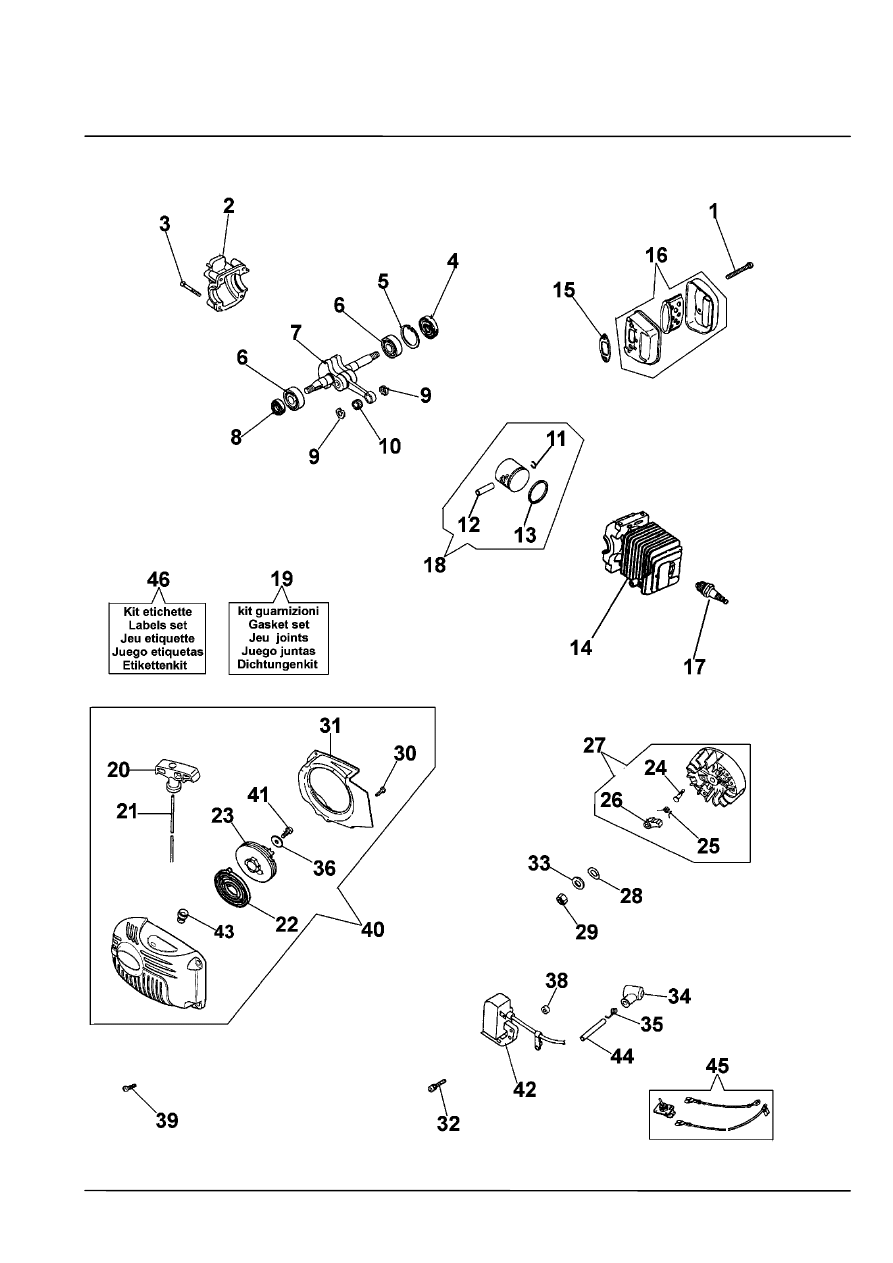

Illustration

Motor

932 C

3

11-2007

Illustration

Motor


Nr.

St.-

Zahl

Teile Nr.

Beschreibung

932 C

4

11-2007

1

2

50030285

Schraube

2

1

50040189R

Kurbelgehause

3

4

50030004R

Schraube

4

1

50030013R

Kobelnring

5

1

50030014R

Ring

6

2

50030012R

Lager

7

1

50030011R

Kurblewelle

8

1

61070074

Kobelnring

9

2

50030010R

Scheibe

10

1

50030009R

Lager

11

2

50030008R

Ring

12

1

50030007R

Kolben ring

13

1

50030006R

Kolbenring Ø37

14

1

50030002R

Zylinder

15

1

50030020

Dichtung

16

1

50030309

Auspuff

17

1

50030297R

Zundkerze

18

1

50032010

Kolben komplet Ø37

19

1

50032008

Dichtungen set

20

1

093500397

Handgriff

21

1

4098073R

Starterseil

22

1

004000132R

Feder

23

1

094000033A

Seilrolle

24

2

004000436R

Stift

25

2

50030112

Feder

26

2

004000140R

Sperrklinke

27

1

50030143

Schwungrad

28

1

005000361

Scheibe

29

1

004000142

Mutter

30

1

50030272

Schraube

31

1

50030161

Flansch

32

2

50030295

Schraube

33

1

3833080

Scheibe

34

1

50030287

Kerzenstecker

35

1

50030267

Feder

36

1

094500034R

Scheibe

38

1

50030145R

Distanzstuck

39

4

50030269R

Schraube

40

1

50032025R

Gehause

41

1

094600041R

Schraube

42

1

50030142R

Zuendspule

43

1

50030160R

Buchse

44

1

50030150R

Mantel

45

1

50030151R

Schalter

46

1

50032043

Etichettenkit

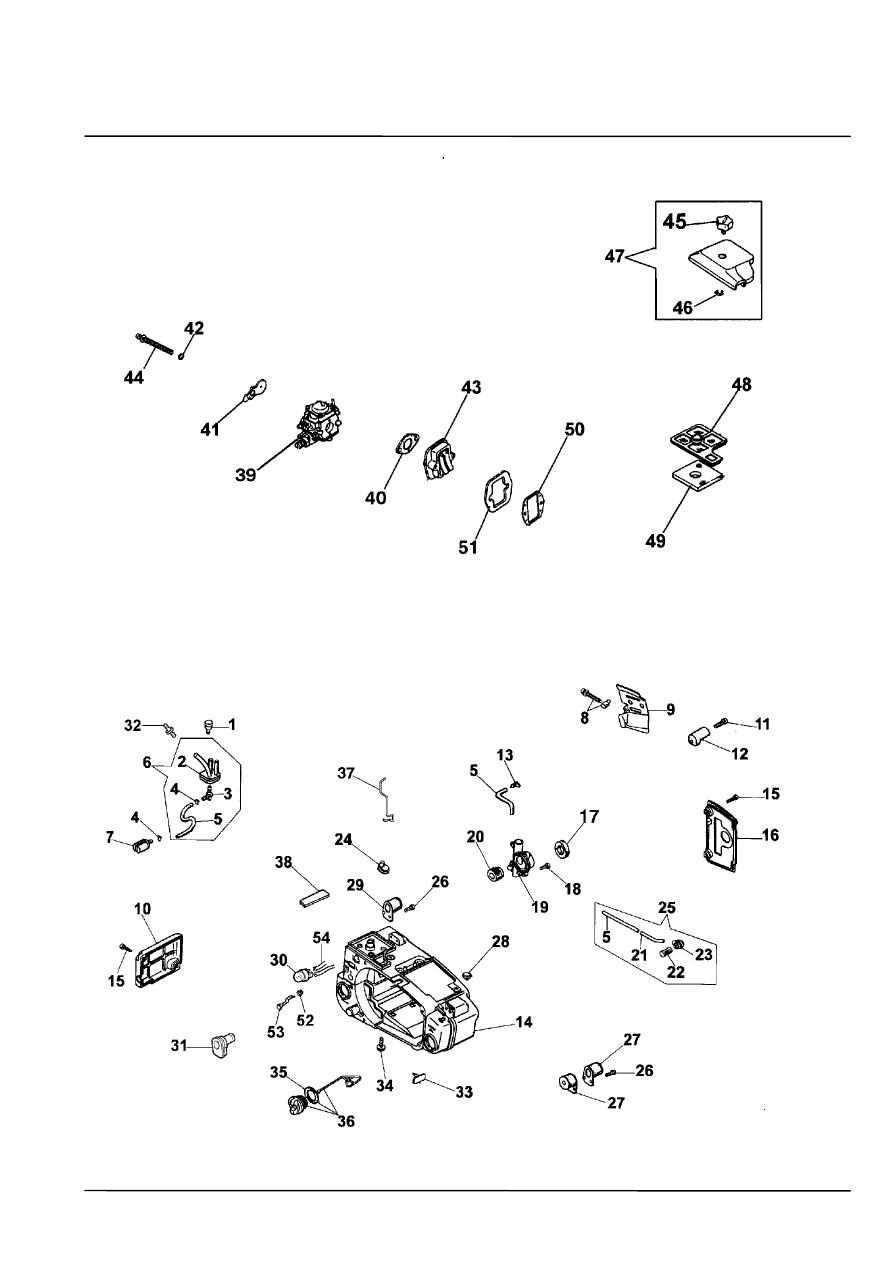

Illustration

Tank und luftfilter

932 C

5

11-2007

Illustration

Tank und luftfilter


Nr.

St.-

Zahl

Teile Nr.

Beschreibung

932 C

6

11-2007

1

1

50030040R

Entlueftungsventi

2

1

50030318A

Buchse

3

1

50030286

Anschluss

4

2

50030037R

Schelle

5

1

50030369A

Schlauch

6

1

50030329

Anschluss

7

1

50030036R

Benzinfilter

8

1

50032011

Kettespannschraube

9

1

50030125

Platte

10

1

50030063R

Deckel

11

1

50030270

Schraube

12

1

50030127R

Schultz

13

1

50030052R

Sicherung

14

1

50030024R

Kurbelgehause

15

2

50030269R

Schraube

16

1

50030140R

Deckel

17

1

50030139

Dichtung

18

3

50030291

Schraube

19

1

50032020

Oelpumpe

20

1

50030136R

Schraube

21

1

50030047R

Schlauch

22

1

50030289

Filter

23

1

50030046R

Buchse

24

1

50030173R

Buchse

25

1

50032057R

Oelfilter

26

8

50030272

Schraube

27

2

50030229R

Halter

28

1

50030053R

Entlueftungsventi

29

2

50030085R

Halter

30

1

50060012

Luftpurge

31

1

50030336R

Flansch

32

1

50160173

Anschluss

33

1

50030033R

Entlueftungsventi

34

4

50030374R

Schraube

35

1

50030268

Dichtung

36

2

50030304R

Stopfen

37

1

50030368

Stange

38

1

50030057R

Deckel

39

1

2318633R

Vergaser WT-705

40

1

004000025

Dichtung

41

1

50030337R

Starterhebel

42

2

50030284

Distanzstuck

43

1

50030022R

Ventil

44

2

50030276

Schraube

45

1

50030308

Knopf

46

1

50030184R

Ring

47

1

50030306

Deckel

48

1

50030277

Luft filter

49

1

50030281R

Filter

Illustration

Tank und luftfilter

932 C

7

11-2007

Illustration

Tank und luftfilter


Nr.

St.-

Zahl

Teile Nr.

Beschreibung

932 C

6

11-2007

50

1

50030023

Dichtung

51

1

50030056

Dichtung

52

1

50030177R

Buchse

53

1

50030176R

Starterhebel

54

2

50030330R

Rohr

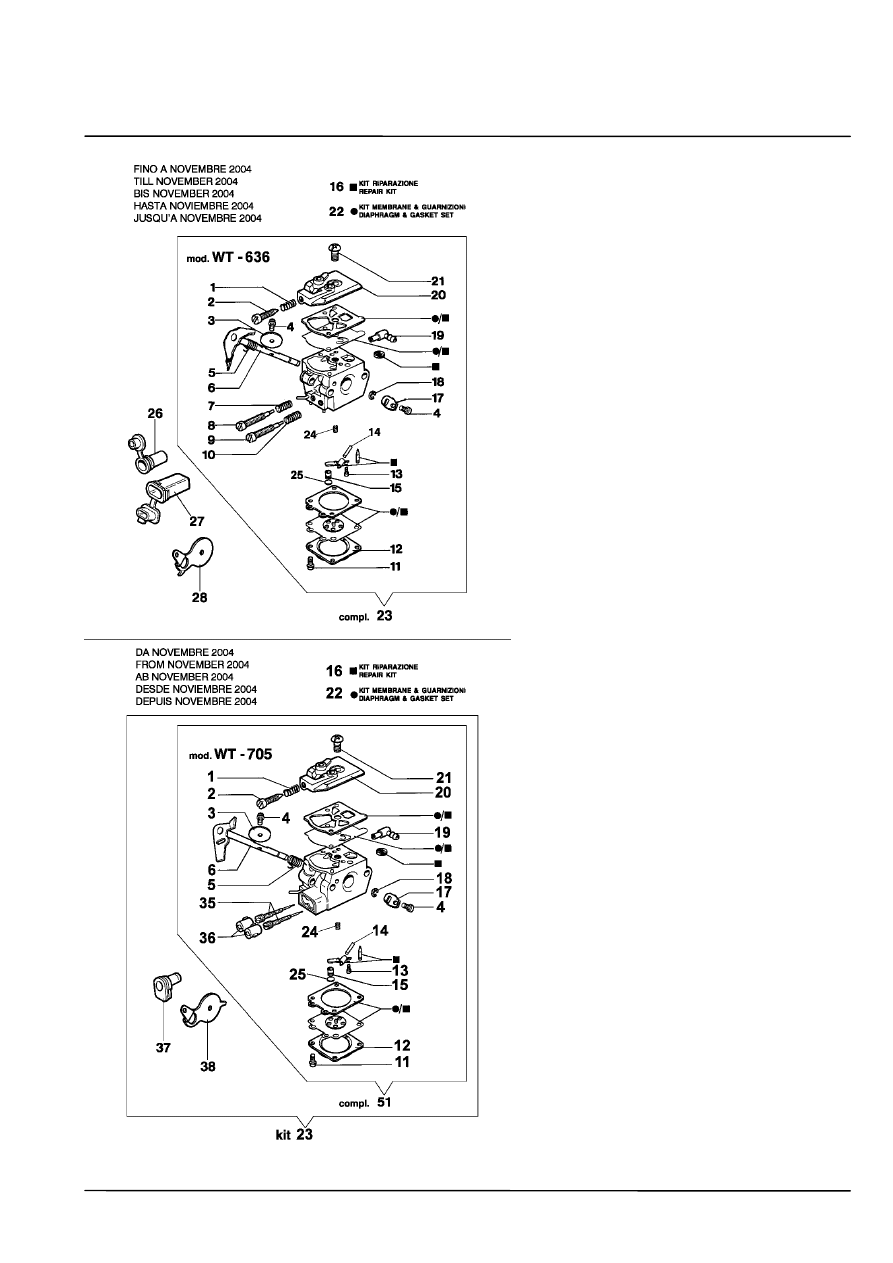

Illustration

Vergaser

932 C

9

11-2007

Illustration

Vergaser


Nr.

St.-

Zahl

Teile Nr.

Beschreibung

932 C

10

11-2007

1

1

2318616

Feder

2

2

2318617

Schraube

3

1

375100078

Klappe

4

1

003300209

Schraube

5

1

2318615

Feder

6

1

2318620

Welle

7

1

035000165

Feder

8

1

2318618

Schraube L

9

1

2318619

Schraube H

10

1

093500115

Feder

11

1

035000162

Schraube

12

1

2318191

Deckel

13

1

003300202

Schraube

14

1

003300201

Bissel

15

1

093500218

Duese

16

1

094600209

Reparatur-satz

17

1

2318614

Hebel

18

1

095000164

Ring

19

1

003300036

Anschluss

20

1

2318612

Deckel

21

1

003300197

Schraube

22

1

094600210

Membrandichtungsa

23

1

50030361A

Vergaser kit WT-705

24

1

093500541

Feder

25

1

094600142

Stopfen

26

1

50030174R

Flansch

27

1

50030175R

Flansch

28

1

50030167R

Starterhebel

35

1

2318631

Flanschschraube

36

2

2318639

Kappe

37

1

50030336R

Flansch

38

1

50030337R

Starterhebel

51

1

2318633R

Vergaser WT-705
