Illustration

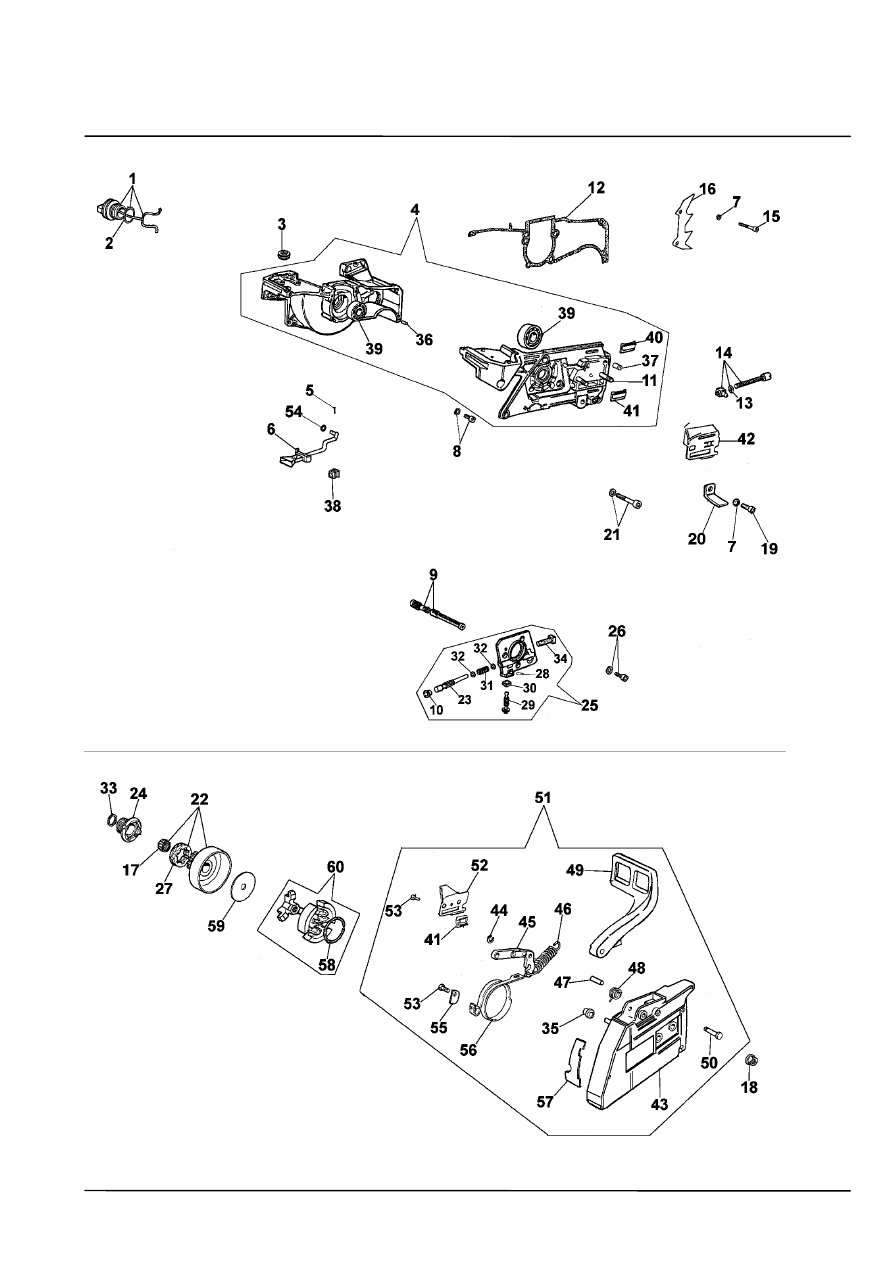

Kurbelgehäuse

985 HD

1

11-2007

Illustration

Kurbelgehäuse


Nr.

St.-

Zahl

Teile Nr.

Beschreibung

985 HD

2

11-2007

1

1

50012008R

Stopfen

2

1

099900090

O-ring

3

1

099900110

Buchse

4

1

50102018

Kurbelgehause

5

1

006000102

Federstecker

6

1

097000049A

Starterhebel

7

3

3833073

Scheibe

8

1

005100987

Schraube

9

1

097000147

Oelfilter

10

1

097000078

Stopfen

11

1

097000080BR

Stiftschraube

12

1

097000009A

Gehausedicthung

13

1

098000076

Sicherung

14

1

099900368B

Schraubekit

15

1

61052009B

Schraube

16

1

097000109A

Anschlag

17

1

097000011

Lager

18

2

50010148R

Mutter

19

1

005100913B

Schraube

20

1

097000283

Platte

21

4

61052009B

Schraube

22

1

097000207

Kettenrad

23

1

097000069B

Stossel

24

1

097000072

Schraube

25

1

097000131B

Oelpumpe

26

3

005100905

Schraube

27

1

006100730

Ring

28

1

097000062

Stift

29

1

097000067

Schraube

30

1

097000068

Sicherung

31

1

097000071A

Feder

32

2

097000070

Scheibe

33

1

097000073

Scheibe

34

1

097000272

Schlauch

35

1

006000300

Buchse

36

2

3023008R

Stift

37

1

097000229R

Entlueftungsventi

38

1

097000057

Buchse

39

2

099900006

Lager

40

1

097000276

Schultz

41

2

50070149

Schultz

42

1

097000277

Platte

43

1

097000321A

Kettenradschutz

44

1

3026003

Ring

45

1

097000146

Hebel

46

1

099900152A

Feder

47

1

097000107

Stift

48

1

50010088A

Feder

49

1

097000102

Schultz

Illustration

Kurbelgehäuse

985 HD

3

11-2007

Illustration

Kurbelgehäuse


Nr.

St.-

Zahl

Teile Nr.

Beschreibung

985 HD

2

11-2007

50

1

097000106

Stift

51

1

097000373

Kettenradschutz

52

1

097000275

Platte

53

1

3960045

Schraube

54

1

3049030

O-ring

55

1

50010084

Platte

56

1

097000105

Bremsband

57

1

097000114

Deflektor

58

1

097000098

Feder

59

1

097000097

Scheibe

60

1

097000132R

Kupplung

Illustration

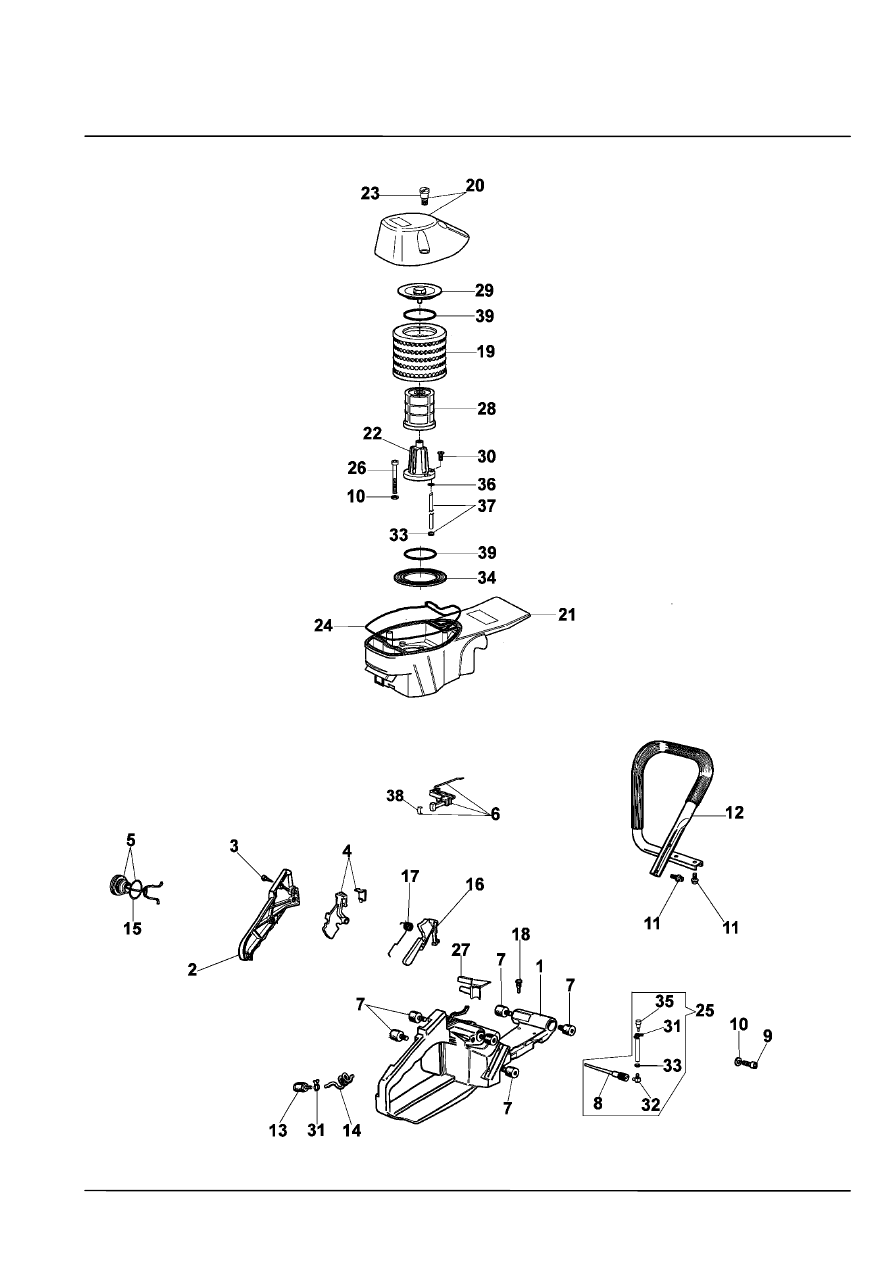

Luftfilter und tank

985 HD

5

11-2007

Illustration

Luftfilter und tank


Nr.

St.-

Zahl

Teile Nr.

Beschreibung

985 HD

6

11-2007

1

1

097000485

Komplet tank

2

1

097000024

Deckel

3

3

3960040R

Schraube

4

1

50010157

Gaskabel

5

1

50012008R

Stopfen

6

1

52012044

Stange

7

4

097000038AR

Stossdaempfer

8

1

018500096

Ventilgehause

9

4

005100913B

Schraube

10

7

3833073

Scheibe

11

4

097000061A

Schraube

12

1

098000077

Handgriff

13

1

50010218

Benzinfilter

14

1

50010093

Rohr

15

1

099900090

O-ring

16

1

097000025

Hebel

17

1

097000028

Feder

18

1

099900268A

Sicherung

19

1

098000297R

Luft filter

20

1

50100017

Filterdeckel

21

1

50102015

Deckel

22

1

52010014B

Filtergehause

23

3

093000468A

Schraube

24

1

098000294

Dichtung

25

1

098000281

Ventil

26

3

52012008

Schraube

27

1

098000315

Einsatz

28

1

018600056AR

Luft filter

29

1

52012024B

Flansch

30

3

3802002A

Schraube

31

2

4098377

Schelle

32

1

018500066

Anschluss

33

1

006000311

Schelle

34

1

018600090A

Dichtung

35

1

61070011A

Entlueftungsventi

36

1

3049036

O-ring

37

1

018100087

Rohr

38

1

52010134

Platte

39

2

330000010

O-ring

Illustration

Motor

985 HD

7

11-2007

Illustration

Motor


Nr.

St.-

Zahl

Teile Nr.

Beschreibung

985 HD

8

11-2007

1

9

097000092A

Schraube

2

1

098000260

Schelle

3

1

098000010

Kollektor

4

1

094500007

Kolben ring

5

2

007201198

Ring

6

1

006000010

Lager

7

1

098000001

Kurblewelle

8

1

098000312A

Kolben komplet Ø52

9

5

3033074

Scheibe

10

1

52010441

Auspuff

11

4

005100906A

Schraube

12

1

097000215A

Dichtungen set

13

2

099900006

Lager

14

1

094500004R

Kobelnring

15

1

094500028R

Keil

16

1

52010458R

Dichtung

17

1

3055114

Zundkerze

18

1

097000094A

Dichtung

19

1

099900014R

Kobelnring

20

2

3801045

Schraube

21

1

094600126

Rohr

22

1

097000342A

Deckel

23

1

3801052R

Schraube

24

2

098000004R

Kolbenring Ø52

25

1

50102012D

Zylinder

26

1

097000064A

Handgriff

27

1

098000079R

Starterseil

28

1

098000133

Deflektor

29

1

50102010

Etichettenkit

30

1

3908036

Schraube

31

1

097000019C

Flansch

32

1

4098377

Schelle

33

1

3078012

Scheibe

34

3

3960017AR

Schraube

35

1

3918006

Scheibe

36

4

3833073

Scheibe

37

1

52010439B

Riemenscheibe

38

2

61052009B

Schraube

39

2

006000315

Scheibe

40

1

094600097A

Kerzenstecker

41

1

094600169

Feder

42

1

098000066BR

Starter komplet

43

1

097000121A

Kabel

44

1

098000100AR

Zuendspule

45

1

52010136AR

Schwungrad

46

1

52012027

Sperrklinkekit

47

1

094500497

Schalter

48

1

004000142

Mutter

49

1

3960057R

Schraube

Illustration

Motor

985 HD

9

11-2007

Illustration

Motor


Nr.

St.-

Zahl

Teile Nr.

Beschreibung

985 HD

8

11-2007

50

1

52010093

Schraube

51

1

3833080

Scheibe

52

4

3833076

Scheibe

53

2

094000227

Schraube

54

1

098000057

Halter

55

1

52012116

Vergaser

56

2

3916004

Scheibe

57

1

005000361

Scheibe

58

1

098000060AR

Startfeder

59

1

099900397

Mutter

60

1

015000100

Rohr

61

1

004000438

Schild

62

1

005100913B

Schraube

63

1

097000333

Flansch

64

1

52010008A

Kollektor

65

1

52010189

Flansch

Illustration

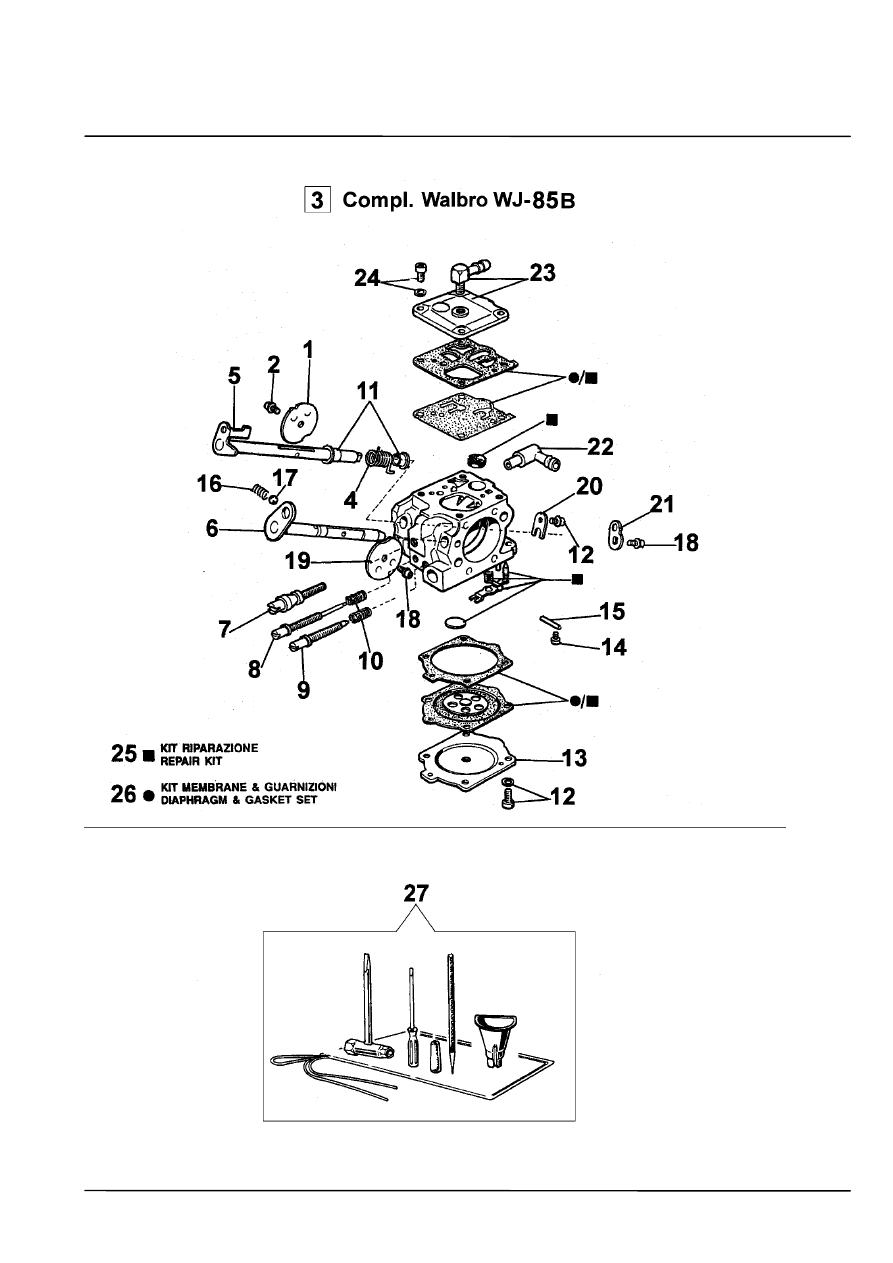

Vergaser

985 HD

11

11-2007

Illustration

Vergaser


Nr.

St.-

Zahl

Teile Nr.

Beschreibung

985 HD

12

11-2007

1

1

52010019

Klappe

2

1

035000160

Schraube

3

1

52012116

Vergaser

4

1

097000161

Feder

5

1

097000154

Welle

6

1

097000155

Welle

7

1

097000162

Schraube

8

1

2318762

Schraube H

9

1

2318761

Schraube L

10

2

097000223

Feder

11

2

097000224

Buchse

12

4

035000162

Schraube

13

1

52010007

Deckel

14

1

003300202

Schraube

15

1

035000169

Achse

16

1

035000164

Feder

17

1

006000325

Kugel

18

1

003300209

Schraube

19

1

035000151

Klappe

20

1

035000149

Platte

21

1

097000149

Stift

22

1

003300036

Anschluss

23

1

097000157

Deckel

24

1

035000161

Schraube

25

1

097000220

Reparatur-satz

26

1

097000221

Membrandichtungsa

27

1

094600120A

Werkzeugsatz
