OPERACJE NIEDOZWOLONE : UKŁAD WTRYSKU BEZPOŚREDNIEGO HDI

1. Oczyszczenie

Używanie urządzenia do czyszczenia pod wysokim ciśnieniem jest zabronione.
Nie używać sprężonego powietrza.

2. Układ zasilania paliwem

Zalecane paliwo : Olej napędowy.

3. Obwód elektryczny

Zamiana kalkulatora wtrysku pomiędzy dwoma samochodami powoduje niemożność uruchomienia samochodów.
Zabrania się zasilania wtryskiwacza dieslowskiego napięciem 12 Voltów.

4. Pompa paliwowa wysokiego ciśnienia

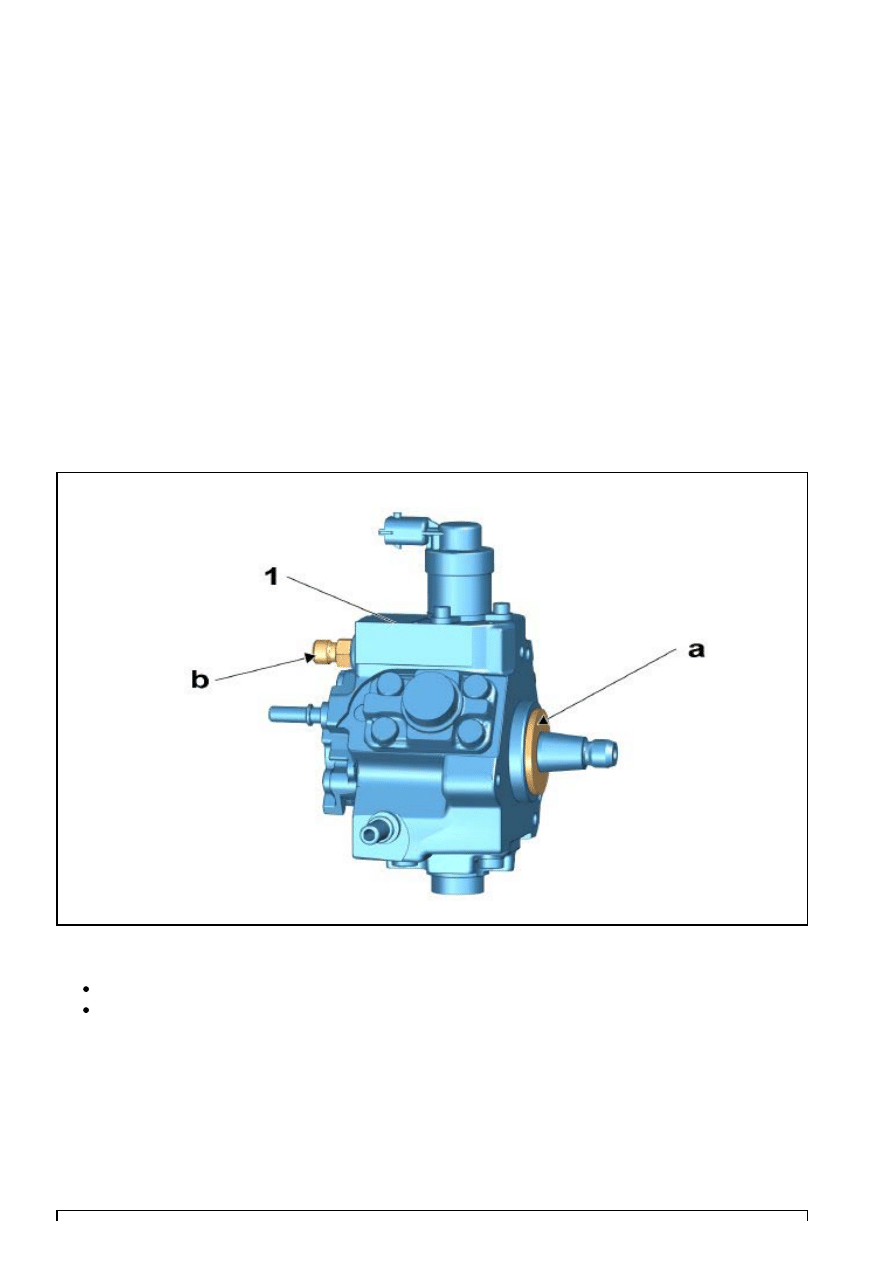

Rysunek : B1HP2X1D

Nie odłączać następujących elementów od pompy paliwowej wysokiego ciśnienia (1) :

Pierścień uszczelniający "a" (nie wystepuje jako część zamienna)
Złączka wylotowa wysokiego ciśnienia "b" (niewłaściwe działanie)

5. Kolektor wtrysku paliwa pod wysokim ciśnieniem

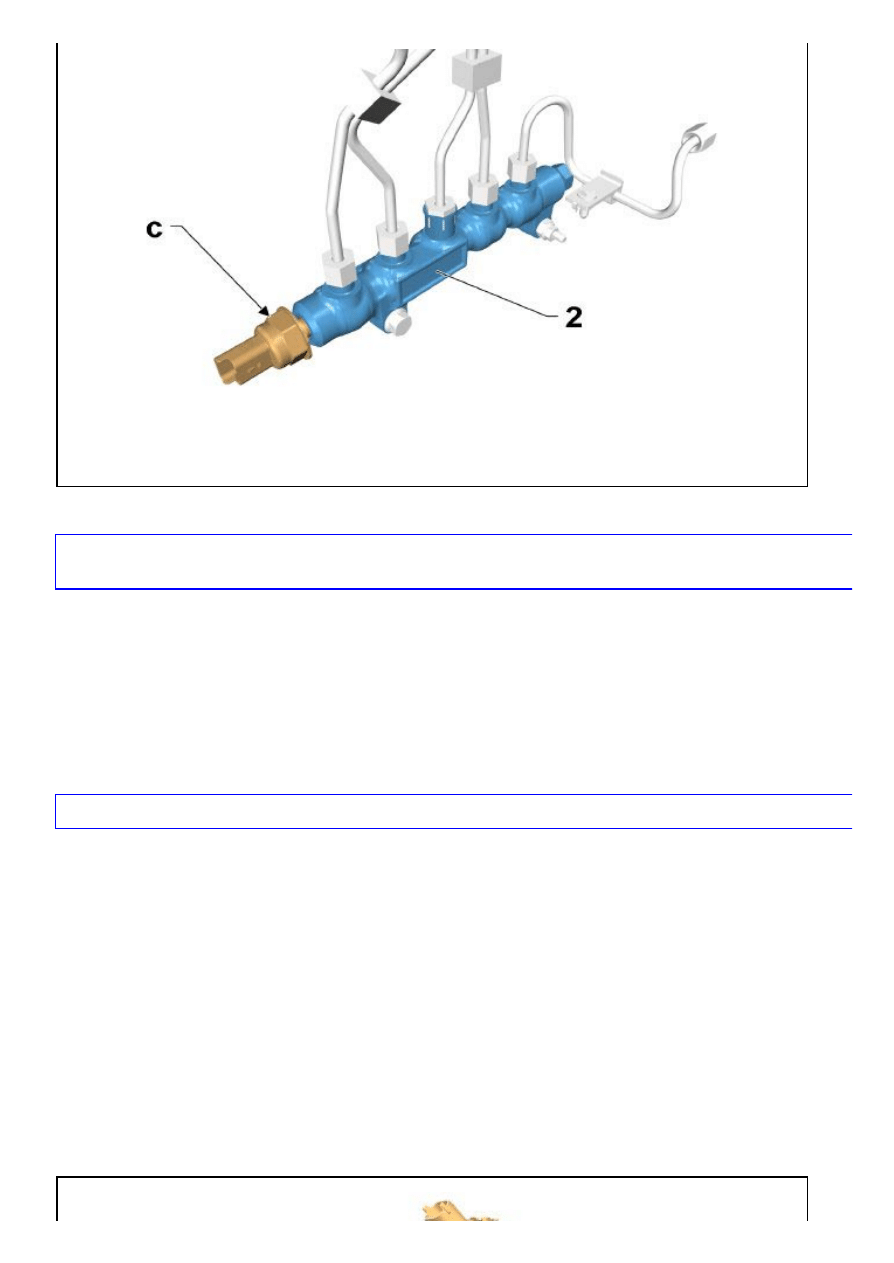

Rysunek : B1HP2X2D

UWAGA  :  W  okresie  gwarancji:  Nie  odłączać  czujnika  wysokiego  ciśnienia  paliwa  "c"  od  kolektora  ciśnieniowego
("common rail") zasilania wtryskiwaczy (2).

UWAGA  :  Podczas  okresu  gwarancji,  w  celu  demontażu-montażu  czujnika  wysokiego  ciśnienia  paliwa  należy
odwołać się do gamy demontażu-montażu kolektora wtrysku paliwa pod wysokim ciśnieniem.

UWAGA  :  Po  zakończeniu  gwarancji,  dozwolony  jest  wyłącznie  demontaż-montaż  czujnika  wysokiego  ciśnienia
paliwa.

6. Wtryskiwacz diesel

UWAGA : Czyszczenie olejem napędowym oraz ultradźwiękami jest zabronione.

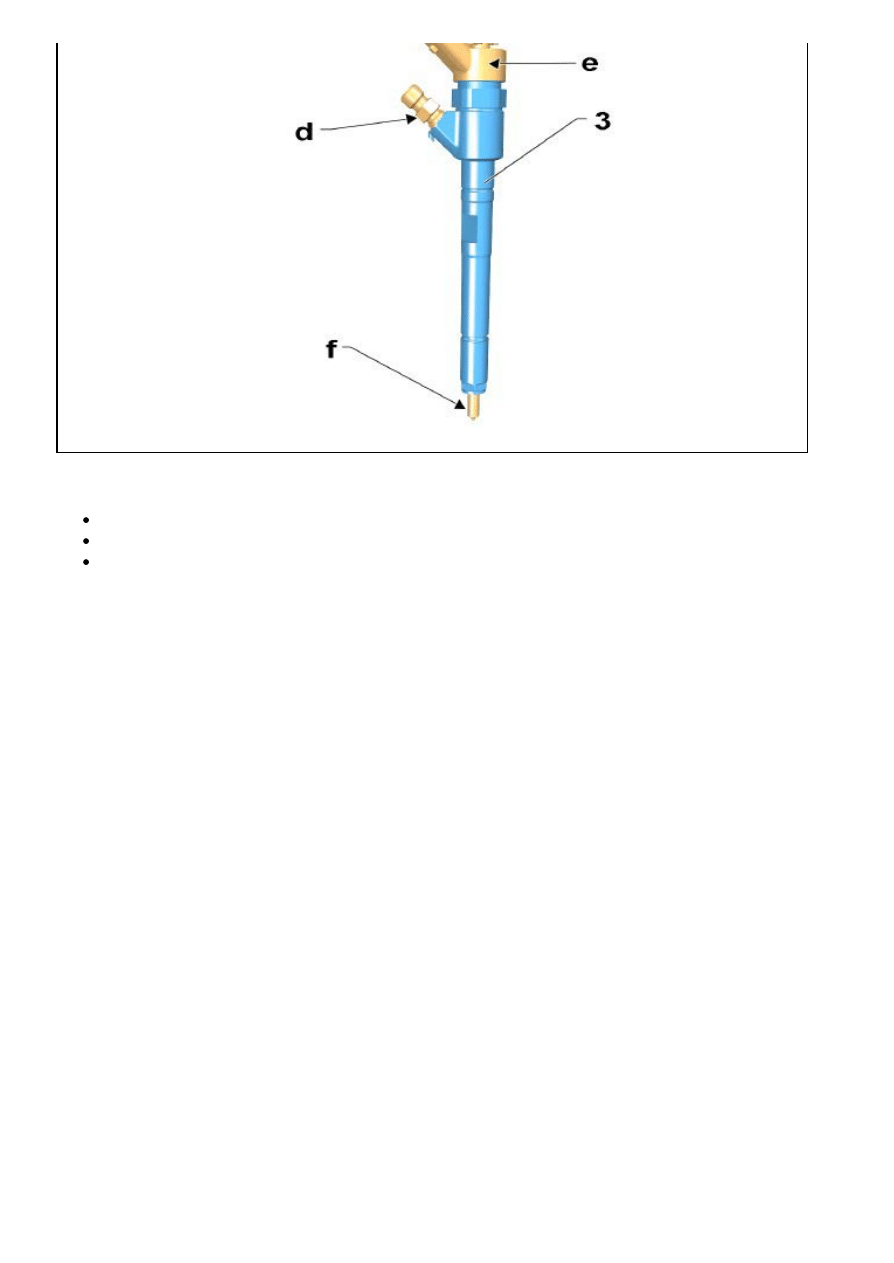

Rysunek : B1HP2X3D

Nie odłączać obsady wtryskiwacza dieslowskiego (3) od następujących elementów :

Złączka wysokiego ciśnienia "d" (niewłaściwe działanie)
Element elektromagnetyczny "e" (nie wystepuje jako część zamienna)
Wtryskiwacz diesel "f" (nie wystepuje jako część zamienna)

Czyszczenie nagaru na dyszy wtryskiwacza diesel jest zabronione.
