POLITECHNIKA WROCŁAWSKA

ZAKŁAD

AUTOMATYKI

i STEROWANIA w ENERGETYCE



Kamil Ignatowski

204253

Wydział: Elektryczny
Rok Akademicki : 2016/2017

Laboratorium Informatyki – modelowania cyfrowego

Data wykonania ćwiczenia:
----

Ćwiczenie nr 3

Temat:

STANY NIEUSTALONE W OBWODZIE

RLC –dobór parametrów symulacji



Ocena:




Prowadzący:
Dr inż. Piotr Pierz

Podpis:



I.

Cel ćwiczenia:



Celem ćwiczenia było określenie parametrów charakteryzujących stany przejściowe w
układach RLC oraz zależności wyników symulacji od wyboru parametrów symulacji takich jak
okres próbkowania.


II.

Schemat pomiarowy:







Rys. 1 Schemat obwodu szeregowego RLC.







 III. Dane do pomiarów:


E = 10 * (liczba liter imienia i nazwiska) = 10 * 15 = 150 V
R1 = (liczba liter nazwiska) = 10 Ω
R2 =(liczba liter imienia)/10 = 0,50Ω
L = 10 ∗ (liczba liter imienia) = 50 mH
C = liczba liter nazwiska = 10 μF
t

cl

= 0,1s    - chwila, w której nastąpiło zamknięcie wyłącznika

t

op

= 1s     - chwila, w której nastąpiło otwarcie wyłącznika




IV. Obliczenia:


Warunki rezonansu:



C

L

R

2



– obwód aperiodyczny

C

L

R

2



 – obwód aperiodyczny krytyczny

C

L

R

2



  – obwód oscylacyjny





2

2 0, 05

0, 01

10

L

ms

R













5

5 0, 01

0, 05

T

ms





 





3

6

50 10

2

2

141, 4

10 10

L

C















C

L

R 2





10

141, 4






Obwód będzie miał charakter oscylacyjny.

3

6

1

1

225,19

2

2

50 10

10 10

r

f

Hz

LC

















 





2

1

2

3

6

3 2

1

1

1

1

100

227, 48

2

4

2

50 10

10 10

4 (50 10 )

r

R

f

Hz

LC

L























 














5.WYKRESY:


Uc – Napięcie na kondensatorze

 (czerwony)



U

L

 – Napięcie na cewce

(zielony)

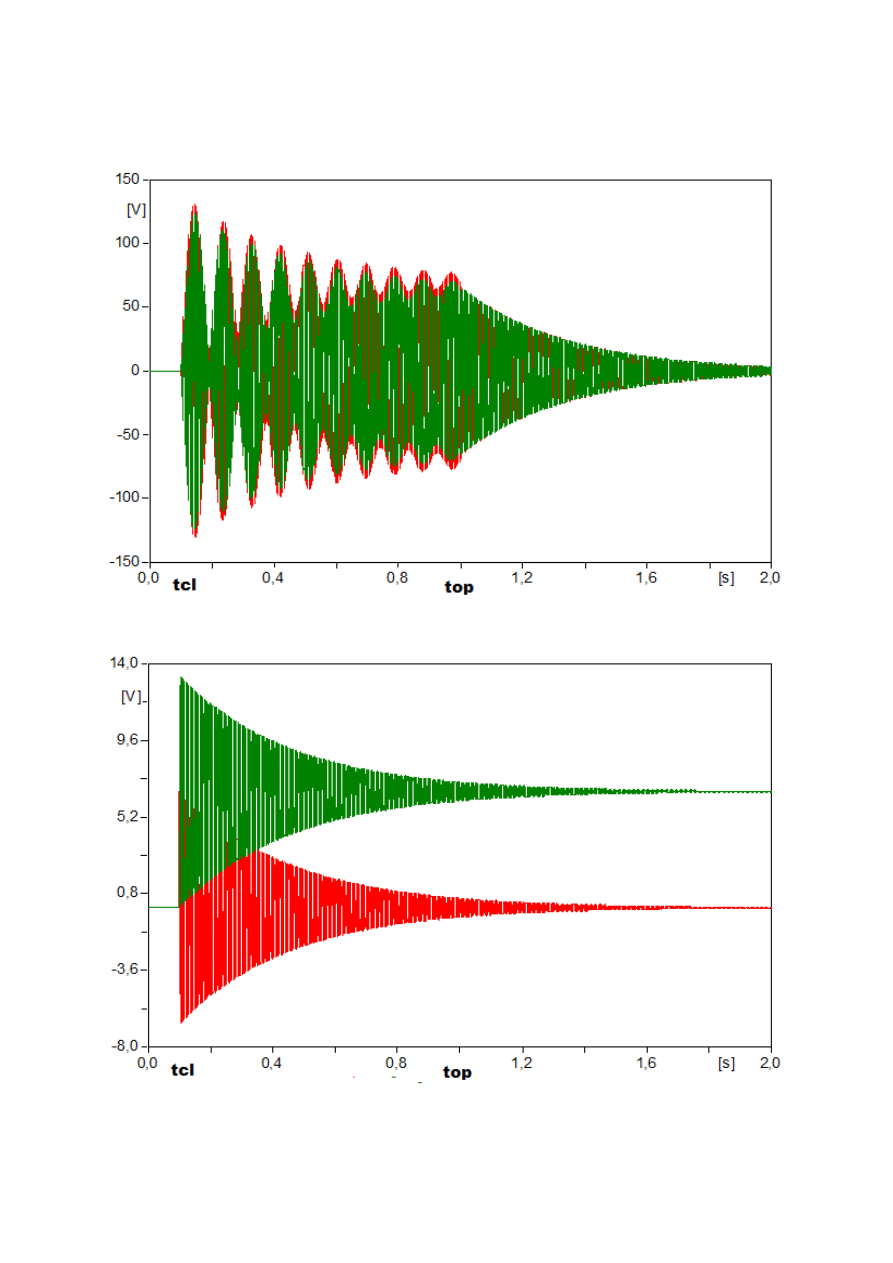

5.1 Spadek napięcia na cewce oraz kondensatorze przy zasilaniu prądem przemiennym o częstotliwości 50Hz.








5.2 Spadek prądu na cewce i kondensatorze przy zasilaniu prądem przemiennym o częstotliwości 50Hz.







5.3 Sprawdzenie częstotliwości rezonansowej - Napięcia na elementach.

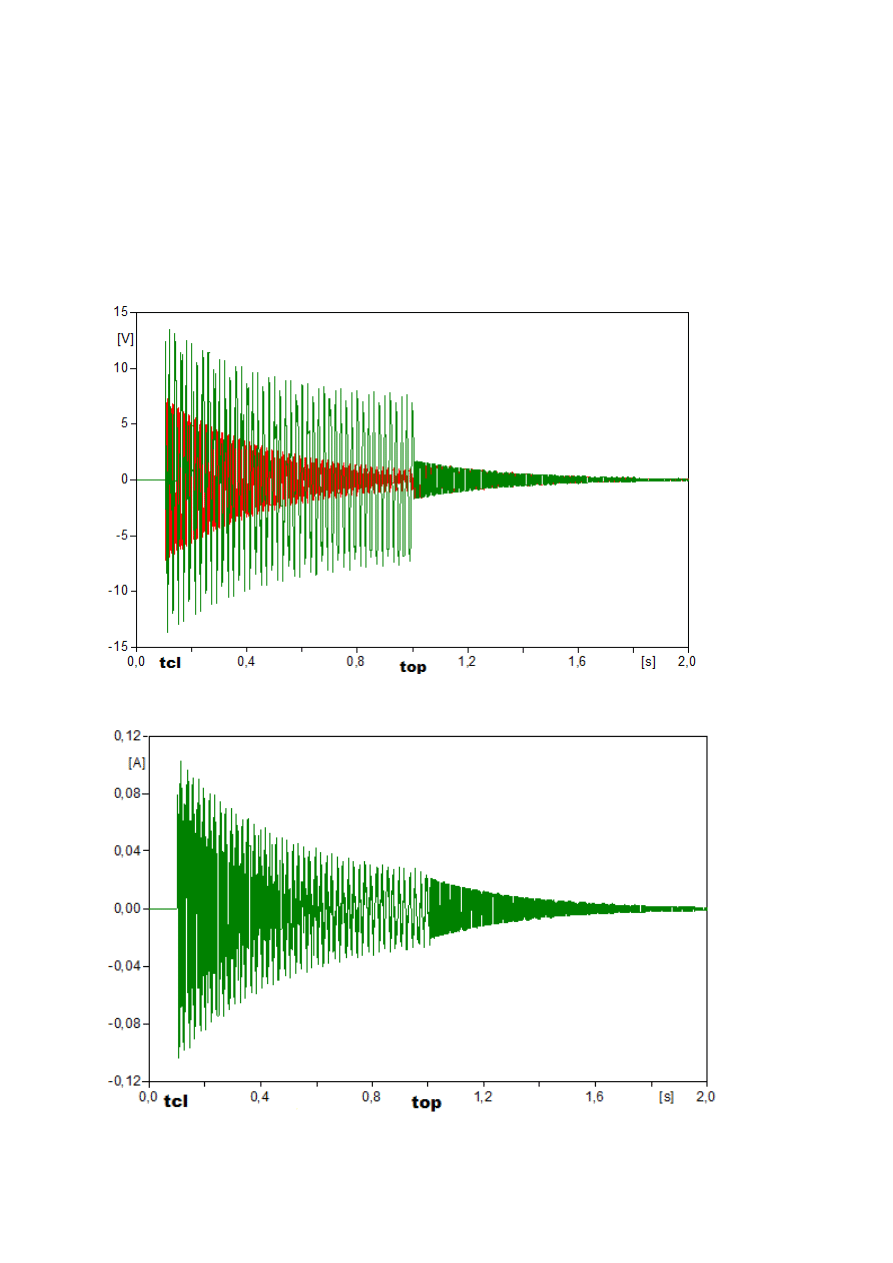

5.4 Spadek napięcia na cewce oraz kondensatorze przy zasilaniu prądem stałym.







5.5 Spadek prądu na cewce oraz kondensatorze przy zasilaniu prądem stałym.









6.WNIOSKI:


Ćwiczenie to pokazało w jaki sposób przebiega proces rozładowywania i ładowania
kondensatora. Biorąc pod uwagę otrzymane wyniki stwierdzamy, że  częstotliwość
rezonansowa, która występuje w praktyce jest słuszna z obliczeniową. Przy warunkach
rezonansu dla danego układu występuje rezonans oscylacyjny. Po wyłączeniu elementy
kumulujące rozładowują się przez rezystancję R  i powstaje nowy stan przejściowy.

Zwiększenie  częstotliwości  próbkowania  nie  wpływa  znacznie  na  poprawienie  dokładności
otrzymywanych wyników, a jedynie wydłuża czas przeprowadzanej symulacji.
Otwarcie  wyłącznika  powoduje  wprowadzenie  stanu  nieustalonego  do  układu.  Na  cewce  i
kondensatorze pojawiają się wówczas napięcia o tej samej amplitudzie, lecz o przeciwnej fazie.

Zmiana napięcia zasilania ze stałego na przemienne powoduje wystąpienie w układzie oscylacji
niegasnących,  które trwają  tak  długo,  dopóki  jest  włączone zasilanie.  Stabilizacja następuje
dopiero  po  odłączeniu  zasilania  –  występuje  wtedy  analogiczna  sytuacja  jak  w  obwodzie  z
zasilaniem napięciem stałym.
