E

X

PERT GSM - Instrukcja

Moduł Expert GSM jest mikroprocesorowym urządzeniem elektronicznym służącym do

zamiany binarnych sygnałów na wiadomości SMS i przesyłania ich poprzez sieć telefonii

komórkowej GSM/DCS.

TELEFONY

Moduł współpracuje z telefonami komórkowymi firmy NOKIA, ERICSSON, SIEMENS (o

szczegóły dotyczące typów modeli należy pytać u sprzedawcy) zaopatrzonymi w kartę SIM jednego
z trzech operatorów sieci GSM: Era GSM, Plus GSM, Idea. W związku z koniecznością stosowania

różnych napięć doładowania telefonów moduł produkowany jest w dwóch wersjach - jedna dla
Noki, druga dla Ericssona i Siemensa. Ponadto każdy z tych modeli telefonów wymaga

zastosowania odpowiedniego kabla z wtyczką do złącza systemowego.

WEJŚCIA

Moduł posiada 8 wejść dwustanowych. Wejścia uaktywniają się przez zwarcie do masy (NO)

lub rozwarcie z masą (NC).
Każde z wejść może mieć przypisane dwa różne sposoby reakcji np.:

- wysłanie dwóch różnych komunikatów SMS pod dwa różne telefony,
- wysłanie informacji SMS zarówno przy zwarciu jak i rozwarciu wejścia do masy,

- wysłanie komunikatu SMS oraz krótkiego dzwonka (klip) przy wysterowaniu tego samego wejścia.

WYSYŁANIE TESTÓW

Moduł wyposażony jest w funkcję okresowego, cyklicznego wysyłania sygnałów testowych.

Sygnały te mogą mieć formę krótkich dzwonków (klipów) lub komunikatów SMS o określonej
treści. Sygnał testowy jest wysyłany co ustalony okres czasu. Może również być wysłany na

żądanie w odpowiedzi na klip przychodzący. Telefony Siemens i Ericsson obsługują klipy w
ograniczonym zakresie – dzwoniąc do innego telefonu informują takim samym komunikatem, w

przypadku odrzucenia połączenia, jak i w przypadku niedostępności lub zajętości, w związku z czym
zaleca się do testów okresowych stosowanie SMS-ów.

OBSŁUGA POŁĄCZEŃ PRZYCHODZĄCYCH

Wszystkie połączenia przychodzące są po określonym (zaprogramowanym) czasie

automatycznie odrzucane. Pozwala to ograniczyć zajętość łącza telefonicznego oraz dodatkowo

umożliwia sprawdzenie czy system funkcjonuje poprawnie (odrzucając połączenie i wysyłając
sygnał testowy).

URUCHOMIENIE SYSTEMU

Aby prawidłowo uruchomić system należy postępować zgodnie z poniższymi wskazówkami.

1. Instalacja programu Expert GSM
Podstawowe parametry pracy modułu programowane są przy użyciu komputera PC. Służy do tego

zestaw programujący – program Expert GSM dostarczany na płycie CD oraz kabel umożliwiający
łączenie modułu z komputerem. Aby zainstalować na komputerze oprogramowanie należy:

-

z płyty CD przekopiować na twardy dysk komputera plik „InstallExpertGSM.exe”,

-

uruchomić przekopiowany plik „InstallExpertGSM.exe”,

-

program utworzy nowy folder zawierający: „Ustaw” – domyślny katalog plików
konfiguracyjnych, „ExpertGSM.exe” – główny program, „Hint.txt” – teksty pomocy

zawarte w programie.

2. Programowanie modułu

Każdy moduł musi mieć zaprogramowane podstawowe parametry pracy. Aby tego dokonać należy:

-

podłączyć kabel programujący do komputera,

-

podłączyć zasianie (12V stabilizowane) do kabla programującego,

-

podłączyć kabel programujący do modułu GSM,

-

uruchomić program „ExpertGSM.exe”

-

w programie ustawić żądane parametry pracy modułu - niezbędne informacje dotyczące
poszczególnych funkcji można znaleźć w „dymkach” (tekst ukazujący się obok wskaźnika
myszki po wskazaniu nią na wybrany element programu),

-

wywołać funkcję programowania i zaprogramować moduł,

-

odłączyć moduł od zestawu programującego.

3. Przygotowanie telefonu komórkowego
Przed podłączeniem telefonu do modułu należy odpowiednio ustawić funkcje programowe telefonu:

-

wyłączyć wszelkie przekierowania,

-

wyłączyć pocztę głosową,

-

wyłączyć sygnały dźwiękowe.

4. Podłączenie modułu

-

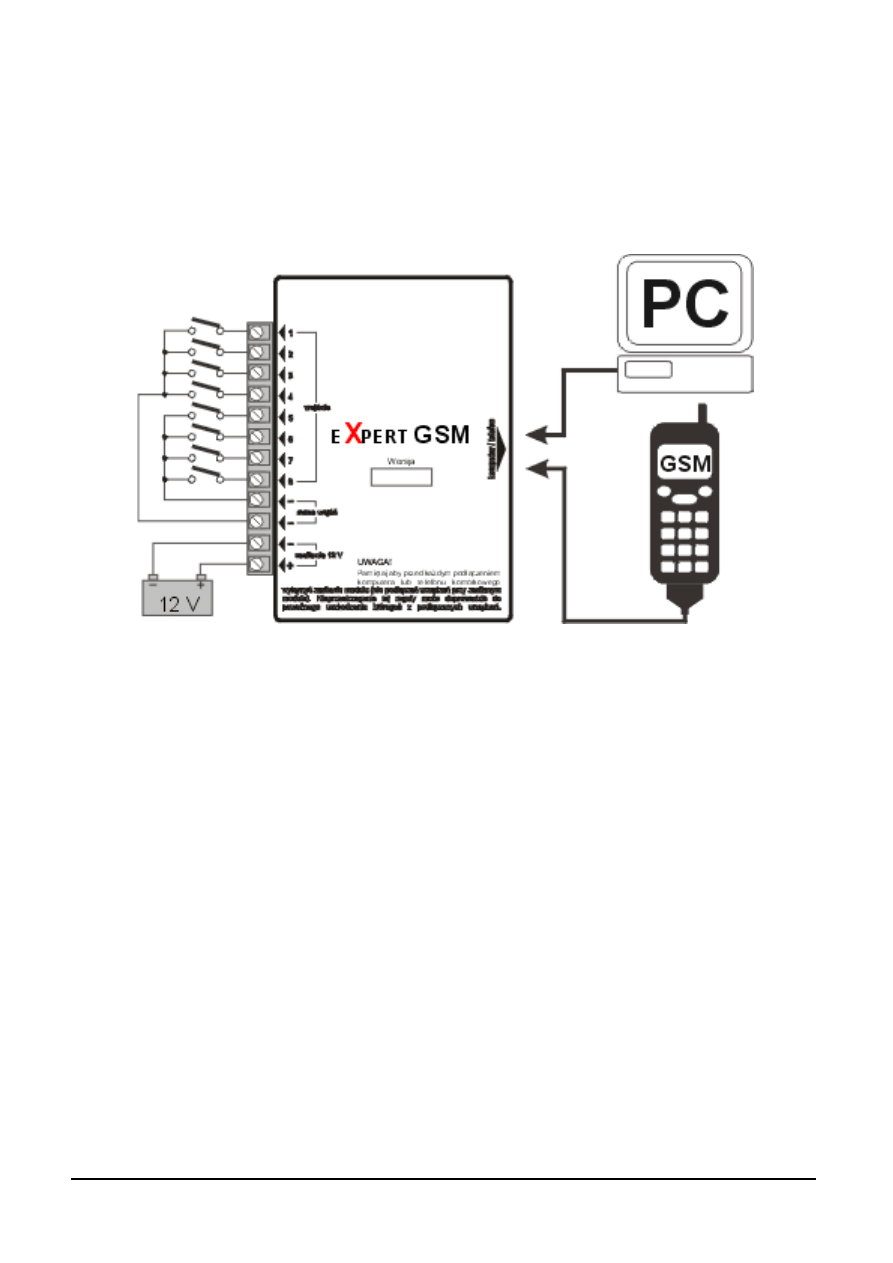

podłączyć elementy sterujące wejściami modułu zgodnie z poniższym schematem,

-

połączyć moduł z telefonem komórkowym dedykowanym kablem.

5. Uruchomienie urządzeń

-

w przypadku stosowania telefonu NOKIA lub ERICSSON należy najpierw włączyć moduł –
telefon zostanie uruchomiony automatycznie przez moduł.

-

w przypadku stosowania telefonu SIEMENS przed włączeniem zasilania modułu należy
ręcznie włączyć telefon.

-

po automatycznym wprowadzeniu przez moduł kodu PIN (operacja może potrwać kilka
sekund) telefonu urządzenia będą gotowe do pracy.

6. Dane techniczne

Wejścia:

Liczba wejść – 8
Typ – zwierane do masy NC/NO

Minimalny czas zwarcia/rozwarcia wejścia – 0,2 sek.

Napięcie zasilania: 12V znamionowe (10-15V graniczne), stabilizowane
Pobór prądu:

40mA w stanie normalnym

400mA przy doładowywaniu akumulatora telefonu komórkowego

Temp. pracy:

0°C do 40°C

Wilgotność:

warunki pokojowe

Typ obudowy:

polistyren

Kolor obudowy:

jasno-szary lub czarny

Wymiary:

szerokość – 65mm (74mm ze złączami)

wysokość – 91mm (113mm z uchwytami mocującymi)
głębokość – 22mm
