Subwoofery

SWA 15 to najnowszy subwoofer

Dali. Dotarł do naszego testu jako ostatni,

ale warto było czekać, gdyż Dali wystąpiło

z poważną propozycją. Z propozycją za

5050zł, a więc tylko 1% droższą od

subwoofera System Audio, kończącego

poprzedni odcinek testu. Jak widać już na

pierwszy rzut oka, opinie obydwu duńskich

producentów w sprawie najlepszego

sposobu przetwarzania niskich częstot−

liwości są diametralnie różne.

DALI

DALI

DALI

DALI

DALI

SWA 15

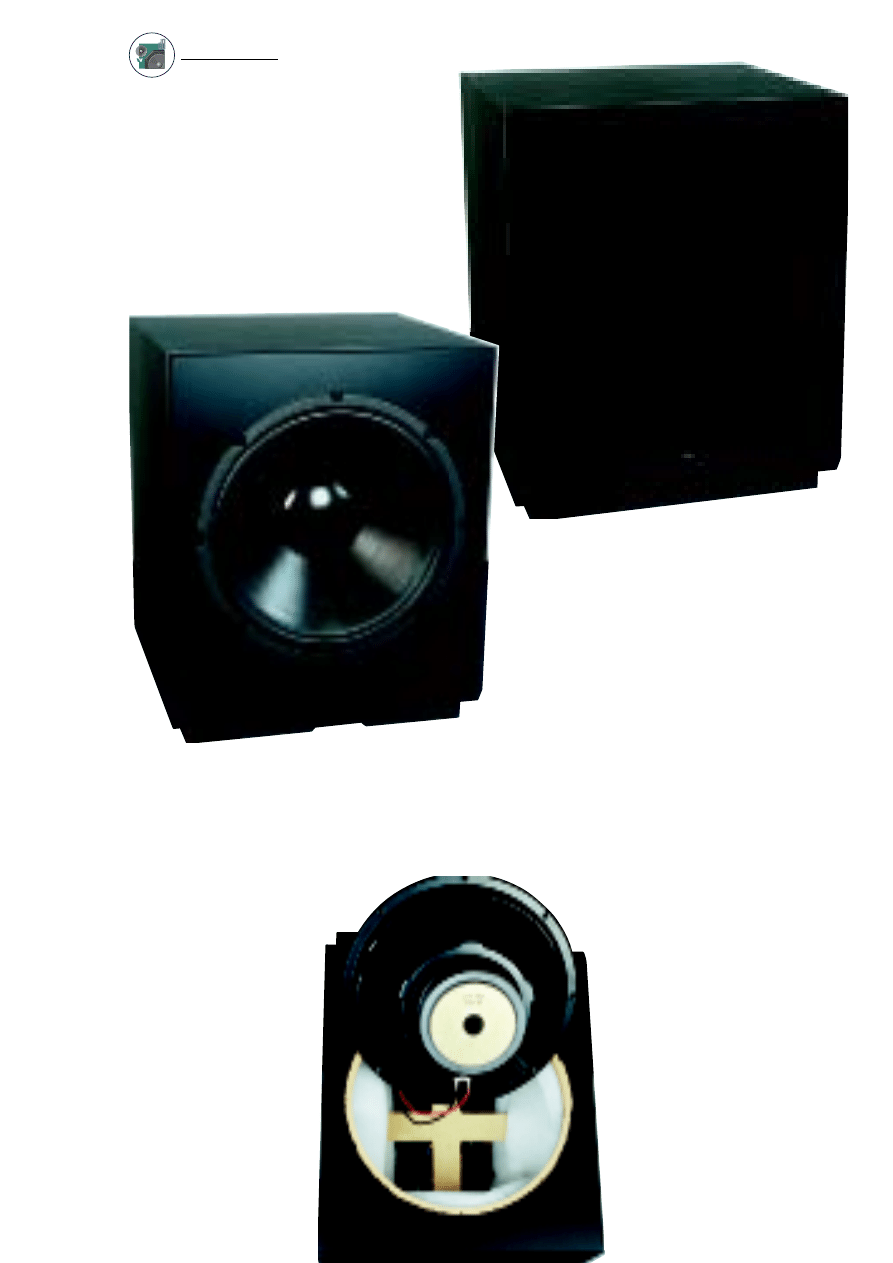

SWA 15 prezentuje klasyczną

formę dużego subwoofera z jednym

dużym głośnikiem z membraną

celulozową. Najdroższy subwoofera

Dali nie jest jednak tak konwencjo−

nalny, na jaki z zewnątrz wygląda −

zainstalowano w nim wzmacniacz

pracujący w klasie D.

P

otężny

SWA 15 dołączył do powsta−

łych wcześniej

SWA 8 i SWA 12.

We wszystkich przypadkach sym−
bol liczbowy oznacza wielkość za−

stosowanego głośnika (w calach). Wyglą−
da na to, że Dali uznaje tradycyjne rozwią−
zania subwooferowe, oparte na dużym −
tak dużym, jak na to pozwala budżet − głoś−
niku, i nie sili się na “wynalazki”, które
często pełnią rolę bardziej marketingową,
zwracając na siebie uwagę klientów, niż
elektroakustyczną, nie będąc wcale sku−
tecznym sposobem rozwiązywania pew−
nych problemów.

SWA 15 wygląda więc

“nadzwyczaj zwyczajnie”, a jednak ma on w
swojej konstrukcji coś naprawdę “ekstra”.
Oczywiście nie chodzi o samą wielkość
głośnika − takim kalibrem mógł pochwalić
się już inny, znacznie tańszy duński sub−
woofer,

Atomic A−15 Eltaxa.

Zaawansowanie

SWA−15 wyraża się

przede wszystkim typem wzmacniacza.
Zastosowano wzmacniacz pracujący w
klasie D, którego działanie polega na za−
mianie sterującego sygnału analogowe−
go na serię impulsów o modulowanej
szerokości (PWM − Pulse Width Modula−
tion), i wzmacnianie tylko wysokości tego
impulsu za pomocą regulowania pozio−
mu napięcia z zasilania, natomiast po−
czątek i zakończenie impulsu odbywa

się w trybie przełączania tranzystorów.
Działanie takie daje ogromną sprawność
energetyczną, daleko przekraczającą moż−
liwości wzmacniaczy w klasie AB, sięgają−
cą niemal 100%. Nic więc dziwnego, że
wzmacniacz

SWA 15 może się pochwalić

350W mocy znamionowej, i 1000W mocy
impulsowej, choć wcale na takiego moca−
rza nie wygląda − przypomina wielkością
wzmacniacze 100−150−watowe. Mocy tej
musi podałać głośnik. Układ drgający trzy−
many jest przez podwójny dolny resor,
układ magnetyczny składa się z dwóch
pierścieni ferrytowych, o średnicy 15,5−cm.
Membrana − celulozowa.

Wraz z przesuwaniem się ku droższym

konstrukcjom w tym teście, obudowy za−
mknięte, początkowo niespotykane, poja−
wiać się będą coraz częściej, i to w ramach
najambitniejszych subwooferów (REL, Da−
li, Paradigm, B&M). Kiedy osiąganie wyso−

kich ciśnień akustycznych jest możliwe

dzięki wysokiej efektywności i mocy głoś−

nika, i mocy wzmacniacza, konstrukto−

rzy często odstępują od bass−reflexu,

którego podstawową zaletą jest wysoka

sprawność, na rzecz obudowy zamknię−

tej, która gwarantuje lepsze charaktery−

sytyki impulsowe.

SWA 15 nie jest zbyt dyskretny, na−

leży do grupy klasycznych skrzyniow−

ców;

Sub Electro 100 System Audio

i

SW 33A JMlaba, trzeba przyznać, są

architektonicznie zgrabniejsze. Trochę

uroku dodaje jednak

SWA 15 delikatna

niebieska lampka zasilania, znajdująca

się z przodu.

AUDIO 12/2000

77

Laboratorium i odsłuch

SWA 15 należy
do frakcji subwooferów
odrzucających opcję
podłączeń wysokopozio−
mowych

Rys. 1 − Charakterystyki przetwarzania dla

Rys. 1 − Charakterystyki przetwarzania dla

Rys. 1 − Charakterystyki przetwarzania dla

Rys. 1 − Charakterystyki przetwarzania dla

Rys. 1 − Charakterystyki przetwarzania dla

najniższego i najwyższego położenia regulatora

najniższego i najwyższego położenia regulatora

najniższego i najwyższego położenia regulatora

najniższego i najwyższego położenia regulatora

najniższego i najwyższego położenia regulatora

górnej częstotliwości granicznej.

górnej częstotliwości granicznej.

górnej częstotliwości granicznej.

górnej częstotliwości granicznej.

górnej częstotliwości granicznej.

W najwyższej pozycji regulatora górna częs−

totliwość graniczna pojawia się przy ok. 110Hz,
w najniższej − przy ok. 55Hz (zawsze −6dB w
stosunku do punktu o najwyższej efektywności
danej charakterystyki). Zakres regulacji wynosi
więc dokładnie oktawę, obejmuje wszelkie prak−
tyczne sytuacje, które mogą dotyczyć pracy tak
dużego subwoofera (nie należy brać pod uwagę
współpracy z małymi satelitami, wymagającymi
wyższej od 110Hz częstotliwości podziału).
Kształty charakterystyk są regularne, nie ma
żadnych wyraźnych podbić ani załamań, zwraca
jednak uwagę, nietypowa jak dla obudowy za−
mkniętej, duża stromość charakterystyk od stro−

ny najniższych częstotliwości, poniżej
20Hz przekraczająca 20dB/okt. Sama
obudowa zamknięta ma prawo do nachyle−
nia 12dB/okt., wszystko wskazuje więc na
to, że w układach wzmacniacza zastoso−
wano filtr subsoniczny. Widać, że kon−
struktor nie walczył o sięgnięcie liniowym
przetwarzaniem samej granicy pasma
akustycznego, ale punkty −6dB, leżące
przy 25Hz i 21Hz, odpowiednio dla charak−
terystyk o najwyższej i najniższej częstotli−
wości granicznej, nie pozostawiają wątpli−
wości, że w pomieszczeniu odsłuchowym
usłyszymy wszystko, co ucho może usły−
szeć.

Maksymalne ciśnienie akustystyczne,

na jakie stać

SWA 15, to okrągłe 120dB, a

więc pierwsze i drugie miejsce dla Duńczy−
ków (łeb w łeb −

Atomik A−15), choć maru−

der tego wyścigu, który miał okazać się
najszybszy w basie, też w duńskiej koszul−
ce...

Rozpoczynający trzecią pulę subwoo−

ferów

SWA15, choć w jej ramach najtań−

szy, ma pełne prawo być traktowany jako
konkurent dla nawet najdroższych spośród
nich. W jego praktycznym działaniu − w

pomieszczeniu ok. 30m

2

2

2

2

2

− nie można już do−

strzec żadnych ograniczeń w zakresie maksy−
malnego natężenia, jednocześnie uderzenie, do
jakiego jest on zdolny, nie koncentruje się w za−
kresie kilku nut, lecz swobodnie operuje między
dolnym skrajem pasma akustycznego a założo−
ną górną częstotliwością graniczną. Można jed−
nak, co w niektórych sytuacjach okaże się ko−
rzystne, wyciskać z

SWA15 tylko najniższe soki.

Chociaż określenie “soki” nie jest tu najwłaściw−
sze, bowiem bas z

SWA15 jest raczej twardy i

suchy. Zejścia do najniższych rejestrów nie wy−
dają się przez to pulchne i efektownie obszerne,
mają za to niesamowity wykop, charakter “estra−
dowy”, gdzie twardości towarzyszy brutalna, ale
prawdziwa, odczuwana ciałem dynamika. By−
walcom koncertów i okolic samej sceny nie mo−
gę obiecywać dokładnie takich samych wrażeń,
ale nie widzę w okolicach 5000 zł żadnego inne−
go subwoofera, który by się do nich zbliżył.

Moc wzmacniacza [W]

350

Maks. ciśnienie akus. (50Hz) [dB]

120

Masa [kg]

31

Wymiary (WxSxG)[cm]

55,5x44,7x46

Cena

Cena

Cena

Cena

Cena

(za parę) [zł]

5050,−

5050,−

5050,−

5050,−

5050,−

Dystrybutor

TRIMEX

Zestaw regulacji jest klasyczny, nato−

miast zestaw wyjść/wejść został ograni−
czony do standardu niskopoziomowego.

Wypada pochwalić instrukcję obsługi

(myślę o wersji oryginalnej − duńsko/an−
gielskojęzycznej, miejmy nadzieję, że zo−
stanie przetłumaczona) − jest jednocześnie
krótkim, rzeczowym przewodnikiem po uni−
wersalnych zagadnieniach związanych z
ustawieniem i regulacją subwooferów; bar−
dzo komunikatywne rysunki − charakterys−
tyki, pokazują efekty działania różnych re−
gulacji w związku ze współdziałaniem z ze−
społami głównymi, i efekty brzmieniowe
będące skutkami różnych ustawień.
