Ćwiczenie 7A

background image

KMBiM

GEOMETRIA WYKREŚLNA

Rok I, semestr I (zimowy)

WILiŚ PG

ĆWICZENIE NR 7

Budownictwo

Imię i Nazwisko

Nr indeksu

Grupa

Data

Ocena

background image

POLECENIE Wykreśl rzuty wieloboku przenikania dwóch wielościanów

1. Znajdź punkty przebicia ścian jednego wielościanu z krawędziami drugiego.
2. Połącz otrzymane wierzchołki wieloboku przenikania posługując się siatką znaków.
3. Określ widoczność brył i wieloboku przenikania w rzutach i na siatce znaków.

ZADANIA

1. Opisz algorytm konstruowania punktów przebicia płaszczyzn prostymi.
2. Opisz algorytm konstruowania krawędzi przecięcia dwóch płaszczyzn.
3. Znajdź wielobok przenikania (w razie potrzeby przerysuj zadania na A4).

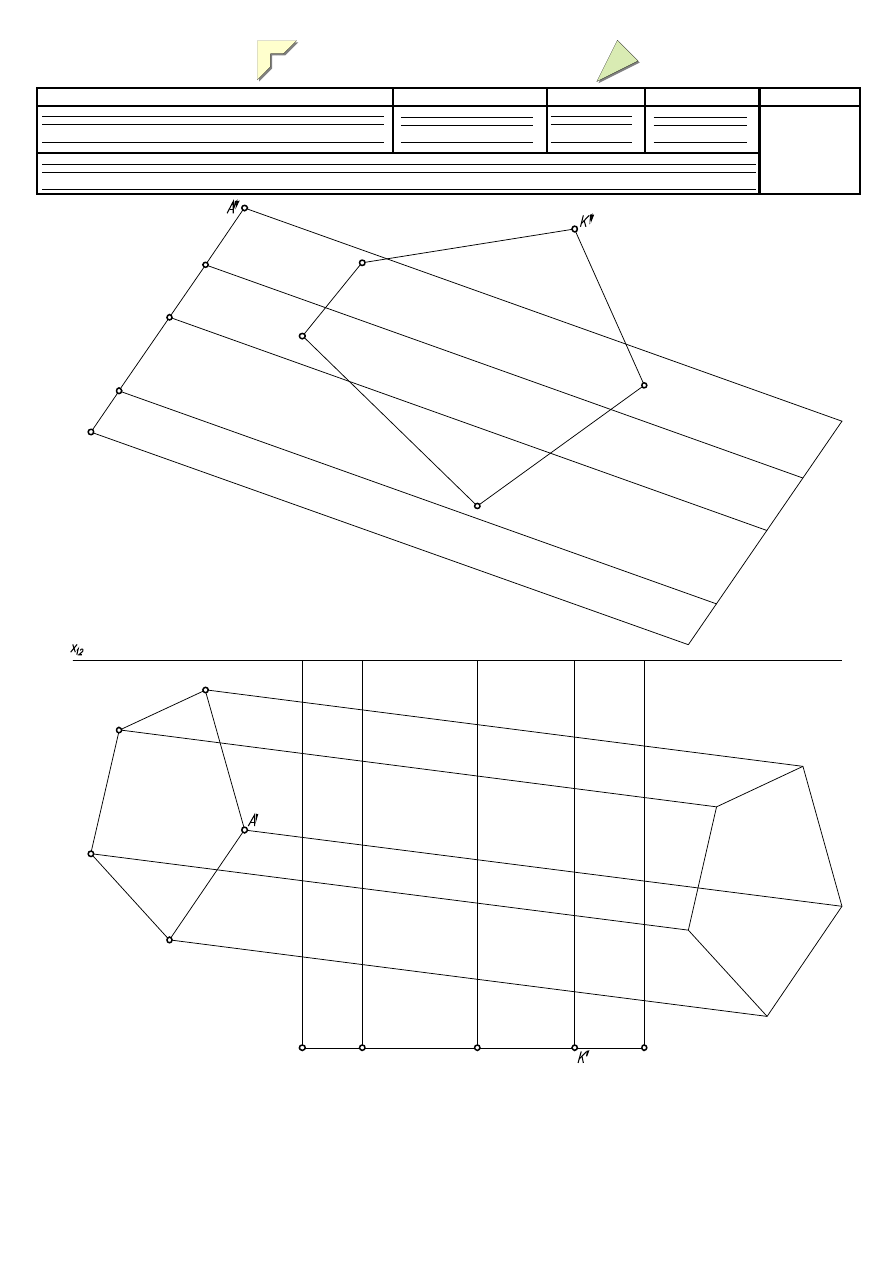

Rys.1.

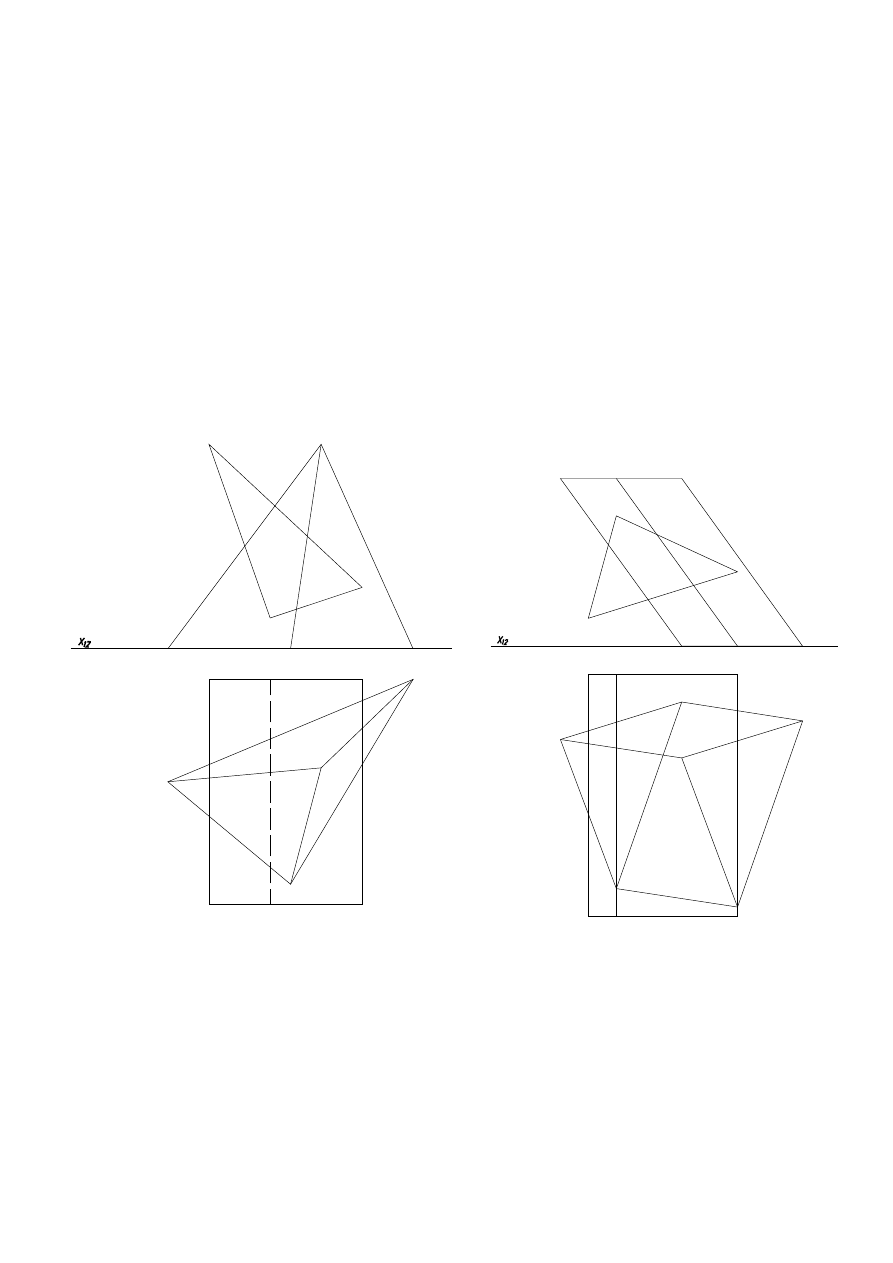

Rys.2.

...............................................................
Poprzez niniejszy podpis oświadczam, że znam Regulamin Studiów i Regulamin Przedmiotu oraz, że niniejsza praca wykonana została przeze mnie samodzielnie.
