tej rubryce prezentujemy schema−
ty nadesłane przez Czytelników.

Są to zarówno własne (genialne) rozwiąza−
nia układowe, jak i ciekawsze schematy z
literatury, godne Waszym zdaniem publicz−
nej prezentacji bądź przypomnienia. Są to
tylko schematy ideowe, niekoniecznie
sprawdzone w praktyce, stąd podtytuł

co by było gdyby... Redakcja EdW nie
gwarantuje, że schematy są bezbłędne i na−
leży je traktować przede wszystkim jako
źródło inspiracji przy tworzeniu własnych
układów.

Przysyłajcie do tej rubryki przede wszy−

stkim schematy, które powstały jedynie na
papierze, natomiast układy, które zrealizo−

waliście w praktyce nadsyłajcie wraz z mo−
delami do Forum Czytelników i do działu
E−2000. Nadsyłając godne zainteresowania
schematy z literatury, podawajcie źródło.

Osoby, które nadeślą najciekawsze

schematy oprócz satysfakcji z ujrzenia
swego nazwiska na łamach EdW, otrzyma−
ją drobne upominki.

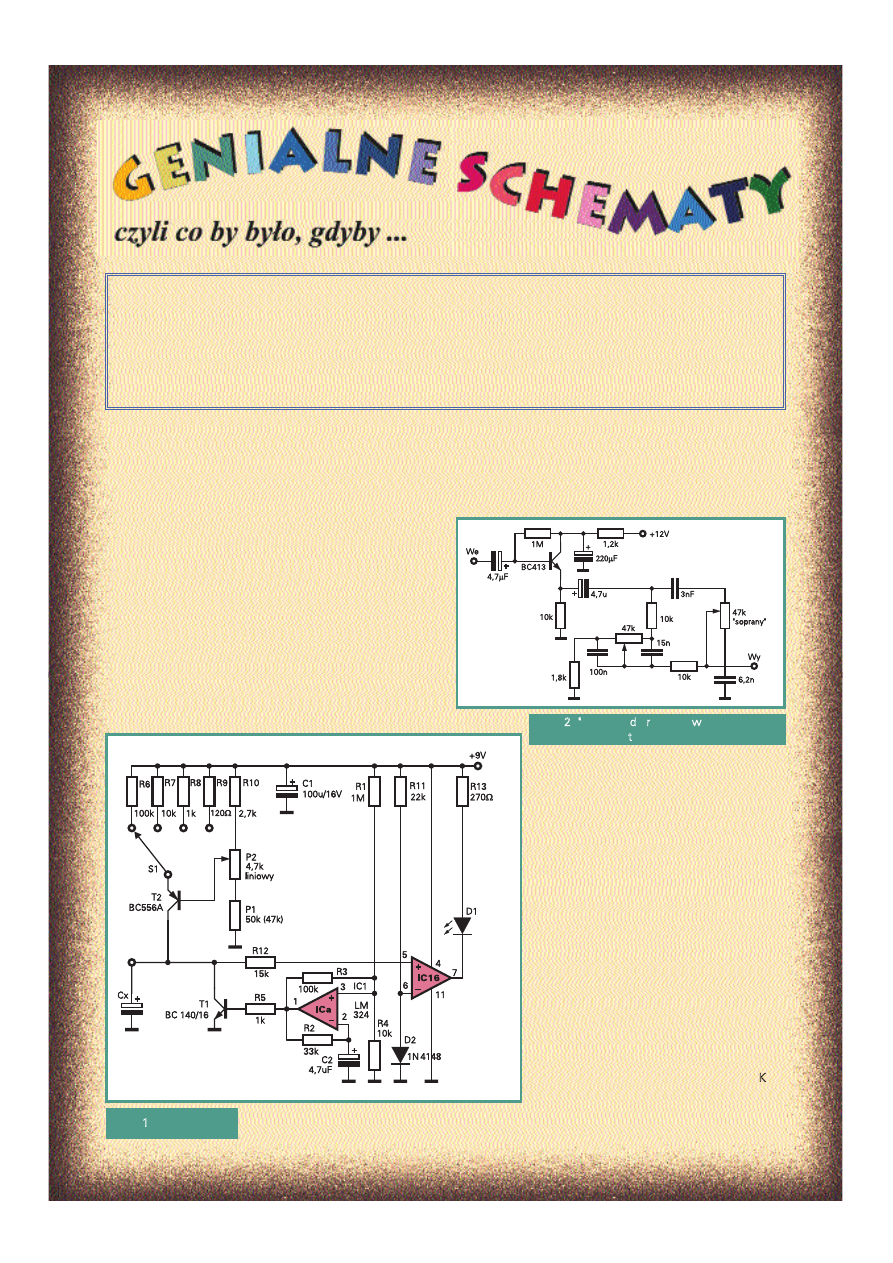

Miernik pojemności kondensatorów
elektrolitycznych

Miernik pojemności kondensatorów
elektrolitycznych

Natknąłem się na ciekawy (moim zdaniem) schemat, który zo−
stał zaprezentowany na łamach nieistniejącego już pisma "Elek−
tronik Hobby" sierpień 1992. Autor tego artykułu opracował ten
schemat na podstawie "Elektora Elektronika" (July/August
1991). Jest to niezwykle prosty układ miernika pojemności
kondensatorów elektrolitycznych o szerokim zakresie mierzo−
nych pojemności (1µF .... 4700µF). Dokładność pomiaru wyno−
si kilka procent, do budowy układu nie są potrzebne elementy
o wysokiej dokładności. Nie wdając się w szczegółowo opisa−
ną zasadę działania podam tylko tyle, że "po dołączeniu badane−
go kondensatora do miernika należy znaleźć takie położenie su−
waka potencjometru PZ, w którym dioda LED zacznie świecić.

Potencjometr należy wyposażyć w skalę,
z której będzie można bezpośrednio odczytać
pojemność Cx. Do kalibracji miernika można
wykorzystać kondensatory o dokładnie znanej
pojemności. W zasadzie skala jest liniowa, ale
zalecane jest wyznaczenie jej przynajmniej na
pierwszym zakresie doświadczalnie. Chcąc za−
pewnić sobie uzyskanie najwyższej możliwej
"dokładności" należy zastosować zasilacz stabi−
lizowany. Układ pobiera (...) ok. 20mA (...), za−
leży od typu użytej LED" i rezystora R13.
(Oczywiście z podanymi typami tranzystorów
nie trzeba się liczyć całkiem serio − można za−
stosować inne o zbliżonych parametrach)
Sądzę, że układ jest tak prosty i tani do zrealizo−
wania, że warto go przypomnieć tym bardziej,
że mierzy pojemność kondensatorów w szero−
kim zakresie (co nie jest częste wśród tanich,
a nawet tych droższych multimetrów).
Drugi układzik służy do regulacji barwy
dźwięku.

Dariusz Knull

Rys. 1

Rys. 2 "Układzik" do regulacji wysokich

i niskich tonów

E

LEKTRONIKA DLA WSZYSTKICH 5/99

46

Koledzy, którzy nadesłali przedstawione układy otrzymują drobne upominki.

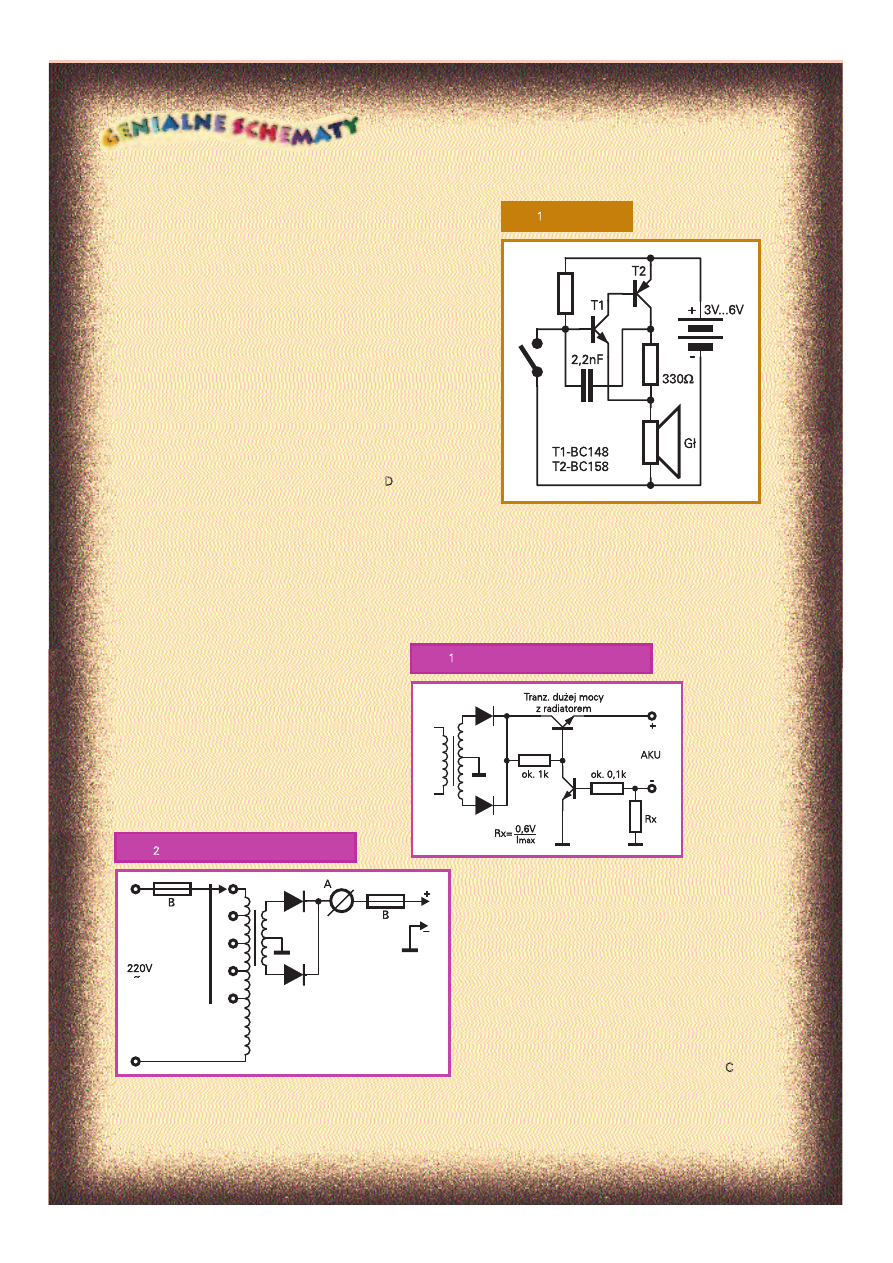

Układ do prostowników ładujących
akumulatory kwasowe

Układ do prostowników ładujących
akumulatory kwasowe

Witam.
Chciałbym zaproponować prosty układzik, wszy−

stkim znany, do prostowników ładujących akumula−
tory kwasowe.

Sam jestem elektrykiem, mam dostęp do drutów

nawojowych i między innymi, zajmuję się naprawia−
niem cudzych i konstruowaniem swoich − właśnie
prostowników.

Większość napraw wygląda w taki sposób:

otwieram obudowę (często młotkiem), oglądam so−
lidnie osmalone i potopione wnętrzności w prostych
konstrukcjach, które z powodu swej prostoty powin−

ny być wieczne,
tylko konstruk−
tor zapomniał,
że pięć amper
przewodem te−
lefonicznym to
paranoja,

oraz

że izolacja pla−
stykowa

na

przewodach jest
super

...

ale

w niskich tem−
peraturach; i in−
ne, kupowane
za grosze od
handlarzy z kra−

jów WNP − gdzie wszystko jest automatyczne, w środku
wszystko wygląda super − tylko nie działa. A skąd wziąć ka−
talogi "ruskich" elementów ?! Wszystko więc ląduje w koszu
prócz obudowy i transformatora. Tafo do przewinięcia, i coś
takiego.

Najwięcej problemów mam z przełącznikiem wielozakre−

sowym. Problem pewno by rozwiązał regulator fazy na tria−
ku, lecz mam kilka tranzystorów BDW 93 i robię teraz coś ta−
kiego:

I ten schemat proponuję jako "genialny", gdyż jest to bar−

dzo skuteczny sposób na użytkowników, którzy sprawdzali
prostownik na "iskrę".

Zbigniew Cipielewski

Rys. 2

Rys. 1

Droga Redakcjo EdW !
Zdecydowałem się przysłać schemat "genialny" do rubryki "Ge−
nialne schematy". Myślę, że może on się przydać szerszemu
gronu czytelników. Jest to sygnalizator rozwarcia styku. Układ
został zbudowany w praktyce i działa, ale nie jest to mój projekt.
Układ wydaje dźwięki po rozwarciu wyłącznika. Na schemacie
jako element wykonawczy został przedstawiony głośnik, ale
można zastosować np. diodę LED. Tranzystory można zastąpić
zamiennikami. Zastosować można praktycznie dowolne tranzy−
story małej mocy. U mnie układ został zastosowany jako układ
wykonawczy do liczenia impulsów w pewnym liczniku (po roz−
warciu się wyłącznika podawany jest impuls na licznik). Układ
można zasilać napięciem z przedziału 3....6V. U mnie pracuje
poprawnie przy dwóch "paluszkach" po 1,5V. To tylko przykłado−
we zastosowanie tego układu. Innym zastosowaniem mogą
być np. proste alarmy.

Tomasz Dębkowski

Rys. 1

Sygnalizator rozwarcia styku
