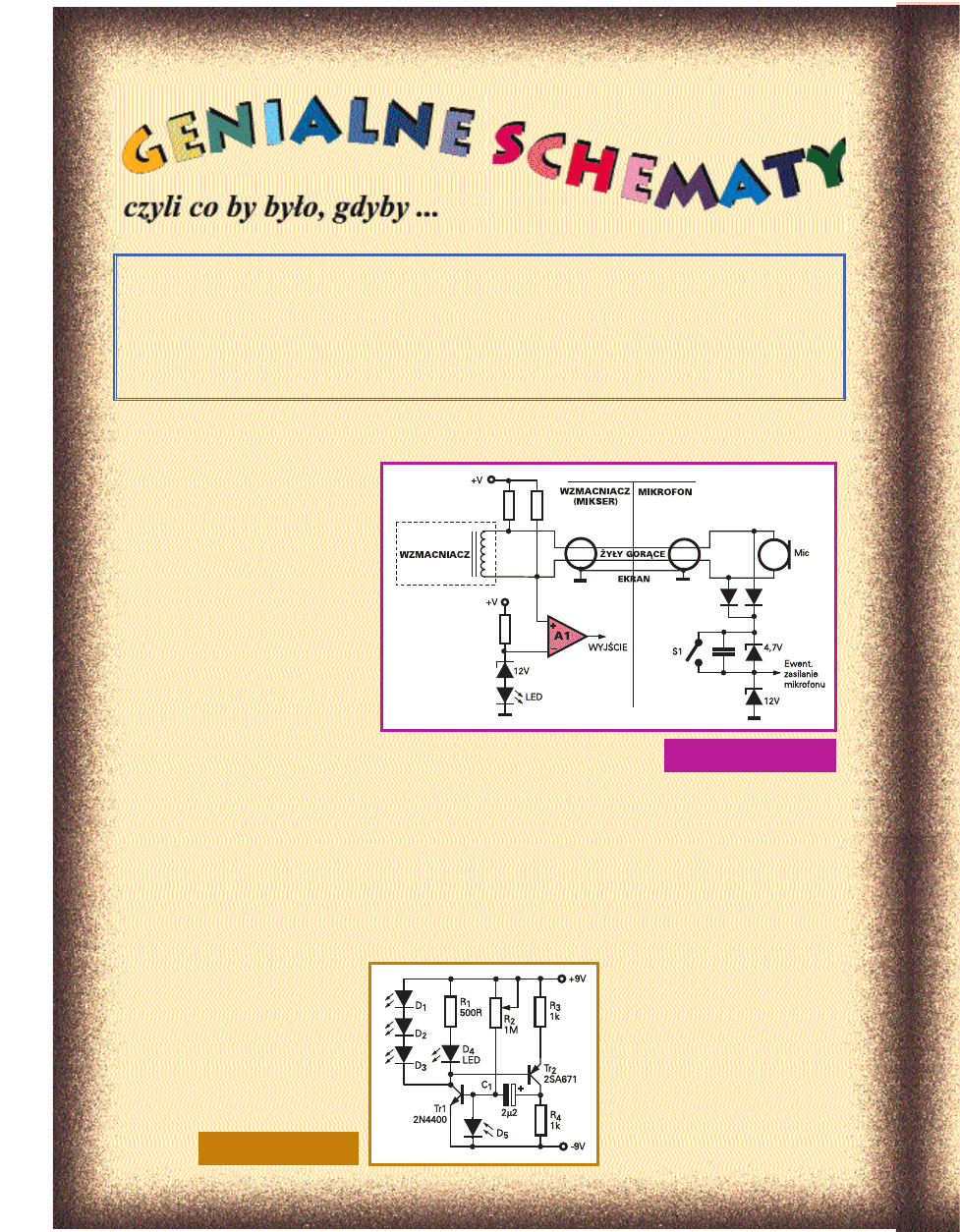

Sterowanie od strony mikrofonu

Sterowanie od strony mikrofonu

Niektóre starsze mikrofony miały
wyłącznik. Wyłącznik taki mógł
służyć nie tylko do wyciszania mi−
krofonu, ale też do innych celów,
ponieważ był połączony z wtyczką
co najmniej jednym dodatkowym
przewodem (drugim była masa −
ekran kabla). Obecnie takich mi−
krofonów raczej się nie spotyka,
a jeśli mikrofon ma jakiś przełącz−
nik, to albo przerywa on obwód
mikrofonu, albo służy do stłumie−
nia najniższych częstotliwości.
Współczesne mikrofony podłącza
się do miksera lub wzmacniacza
za pomocą przewodu mającego
dwie (symetryczne) żyły plus
ekran. Taka liczba przewodów
uniemożliwia lub utrudnia przesła−
nie dodatkowej informacji, jak to
było w starych mikrofonach i ka−
blach z dodatkową żyłą. Sposób
pokazany na rysunku umożliwia
przesłanie dodatkowej informacji
od mikrofonu do miksera za po−
mocą standardowego symetrycz−
nego kabla mikrofonowego. Idea

jest następująca. Gdy przełącznik
S1 w mikrofonie (lub w okolicach
mikrofonu) jest otwarty, napięcie
na “plusowym”, nieodwracają−
cym wejściu wzmacniacza opera−
cyjnego A1, umieszczonego w mi−
kserze jest wyższe, niż napięcie
na wejściu “minusowym”, od−
wracającym. Gdy przycisk zosta−
nie zwarty, napięcie to obniża się

i stan wyjścia wzmacniacza A1,
pracującego jako komparator,
zmienia się − informacja ta może
być wykorzystana do sterowania
jakimś urządzeniem, na przykład
do włączenia dodatkowych ko−
lumn odsłuchowych na scenie
(monitorów).
W pokazanej wersji przewidziano
także zastosowanie mikrofonów
z zasilaniem z linii, tzw. “phantom
power”. Przy wykorzystaniu mi−
krofonów dynamicznych, napięcia
diod Zenera mogą być inne. Moż−
na też zastosować kilka diod i kil−
ka przycisków, by w zależności od
przycisku napięcie na linii było in−
ne. We wzmacniaczu (mikserze)
trzeba wtedy zastosować kilka
komparatorów z różnymi napięcia−
mi odniesienia, co pozwoli prze−
słać przez jedną linię kilka różnych
poleceń.

R

Ry

ys

s.. 1

1.. S

Sy

ys

stte

em

m s

stte

erro

ow

wa

an

niia

a

Generator sterowany światłem

Generator sterowany światłem

Układ pokazany na rysunku
pracuje tylko wtedy, gdy foto−
dioda D5 nie jest oświetlona.
Próg zadziałania jest ustawiany
potencjometrem, a częstotli−
wość błysków można zmie−
niać przez zmianę wartości
kondensatora C1. W układzie
można wykorzystać jakiekol−
wiek tranzystory.

R

Ry

ys

s.. 1

1.. G

Ge

en

ne

erra

atto

orr

background image

13

E

LEKTRONIKA DLA WSZYSTKICH 7/99

Koledzy, którzy nadesłali przedstawione układy otrzymują drobne upominki.

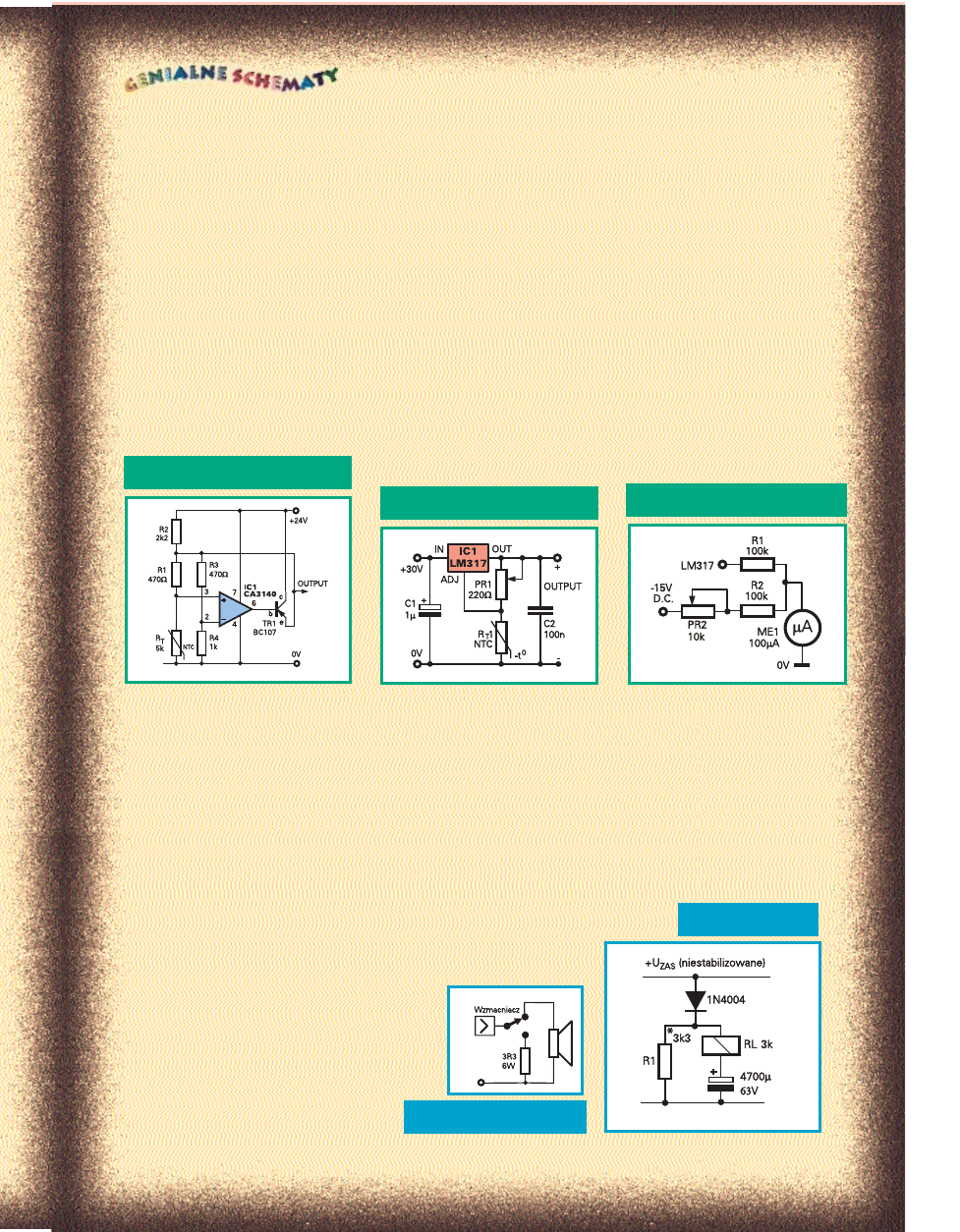

Pomiar prędkości wiatru

Pomiar prędkości wiatru

Prędkość przepływu powietrza
(i nie tylko) można mierzyć, wyko−
rzystując zjawisko zwiększonego
chłodzenia gorących przedmiotów
ze wzrostem prędkości powietrza.
R

Ry

ys

su

un

ne

ek

k 1

1 pokazuje przykład sa−

morównoważącego się mostka,
gdzie napięcie wyjściowe zależy
od temperatury użytego termisto−
ra. W stanie równowagi termistor
ma temperaturę około 65°C i rezy−
stancję 1k

, wymaganą do rów−

nowagi mostka. Przy wzroście
prędkości wiatru, napięcie zasila−
jące mostek (czyli napięcie wyj−
ściowe) będzie wzrastać, by przy
zwiększonym chłodzeniu prąd pły−

nący przez termistor był większy,
co pozwoli utrzymać temperaturę
i rezystancję termistora na tym sa−
mym poziomie. W celu skompen−
sowania wpływu temperatury oto−
czenia należy przeprowadzić po−
miar różnicowy z drugim takim sa−
mym termistorem, pracującym
w tej samej temperaturze, ale
osłoniętym od wiatru.
Jak pokazuje rry

ys

su

un

ne

ek

k 2

2, popularny

stabilizator LM317 może służyć
do podobnego celu. Napięcie wyj−
ściowe będzie rosnąć przy wzro−
ście prędkości wiatru. Warunkiem
poprawnej pracy jest ustalenie na
tyle dużego prądu termistora, by
w spokojnym powietrzu miał on
temperaturę znacząco wyższą od

temperatury otoczenia. Wartość
rezystora (potencjometru) PR1,
współpracującego z termistorem
należy tak dobrać, by w spokoj−
nym powietrzu termistor miał
temperaturę około 60...75°C.
W układach prototypowych napię−
cie spoczynkowe wynosiło około
12V przy wartości czynnej PR1
około 100

i rosło nawet do

15V przy ruchu powietrza. R

Ry

ys

su

u−

n

ne

ek

k 3

3 pokazuje jeden ze sposo−

bów skompensowania tego duże−
go napięcia spoczynkowego. Inną
możliwością jest dołączenie mier−
nika drugim końcem nie do masy,
tylko do wyjścia identycznego
układu z termistorem osłoniętym
od wiatru.

R

Ry

ys

s.. 1

1.. M

Mo

os

stte

ek

k

R

Ry

ys

s.. 2

2.. U

Uk

kłła

ad

d zz k

ko

os

sttk

ą L

LM

M3

31

17

7

R

Ry

ys

s.. 3

3.. O

Ob

bw

ód

d k

ko

om

mp

pe

en

ns

sa

ac

cjjii

Opóźnione włączanie głośników

Opóźnione włączanie głośników

Ze względu na stany nieustalone,
występujące w wielu wzmacnia−
czach mocy audio podczas włącza−
nia i wyłączania zasilania, koniecz−
ne jest stosowanie obwodów
opóźniających. Ich zadaniem jest
opóźnienie dołączenia głośników
przy włączaniu zasilania, i jak naj−
szybsze odłączenie po wyłączeniu
napięcia sieci.
R

Ry

ys

su

un

ne

ek

k 1

1 pokazuje prosty spo−

sób realizacji tego zadania. Jak po−
kazuje rry

ys

su

un

ne

ek

k 2

2, głośnik jest do−

łączony do wyjścia wzmacniacza
przez styki bierne przekaźnika. Tuż
po włączeniu zasilania duży kon−
densator elektrolityczny ładuje się
przez diodę i cewkę przekaźnika.
Przekaźnik łapie na czas ładowa−
nia kondensatora i tym samym
odłącza głośnik, a dołącza do wyj−
ścia wzmacniacza rezystor.
Przy wyłączaniu, napięcie zasilają−
ce spada i naładowany wcześniej

kondensator rozładowuje się
przez cewkę przekaźnika i dodat−
kowy rezystor R1. Przekaźnik
znów na chwile łapie, odłączając
głośnik i co ważne − dołączając do
wyjścia wzmacniacza rezystor.
Zaprezentowana idea jest bardzo
prosta, jednak układ ma pewne
wady − w czasie pracy wzmacnia−
cza przez dodatkowy rezystor R1
niepotrzebnie płynie prąd. Prąd
ten będzie stosunkowo mały jedy−
nie przy zastosowaniu przekaźni−
ka o dużej rezystancji cewki.
W prakty−
ce okaże
się,

że

w a r t o ś ć
rezystora
R1 trzeba

będzie dobrać do użytego przeka−
źnika, przy czym od razu widać, że
napięcie nominalne tego przeka−
źnika powinno być równe lub
mniejsze połowie (niestabilizowa−
nego)

napięcia

zasilającego

+Uzas.

R

Ry

ys

s.. 1

1.. O

Op

óźźn

niia

ac

czz

R

Ry

ys

s.. 2

2.. D

Do

ołłą

ąc

czze

en

niie

e g

głło

śn

niik

ka

a
