DEMONTAŻ - MONTAŻ : MECHANIZM OPUSZCZANIA SZYBY (PRZÓD)

OBOWIAZKOWE :

Przestrzegać przepisów bezpieczeństwa i czystości

.

1. Przyrządy

przyrząd

Oznaczenie Oznaczenie

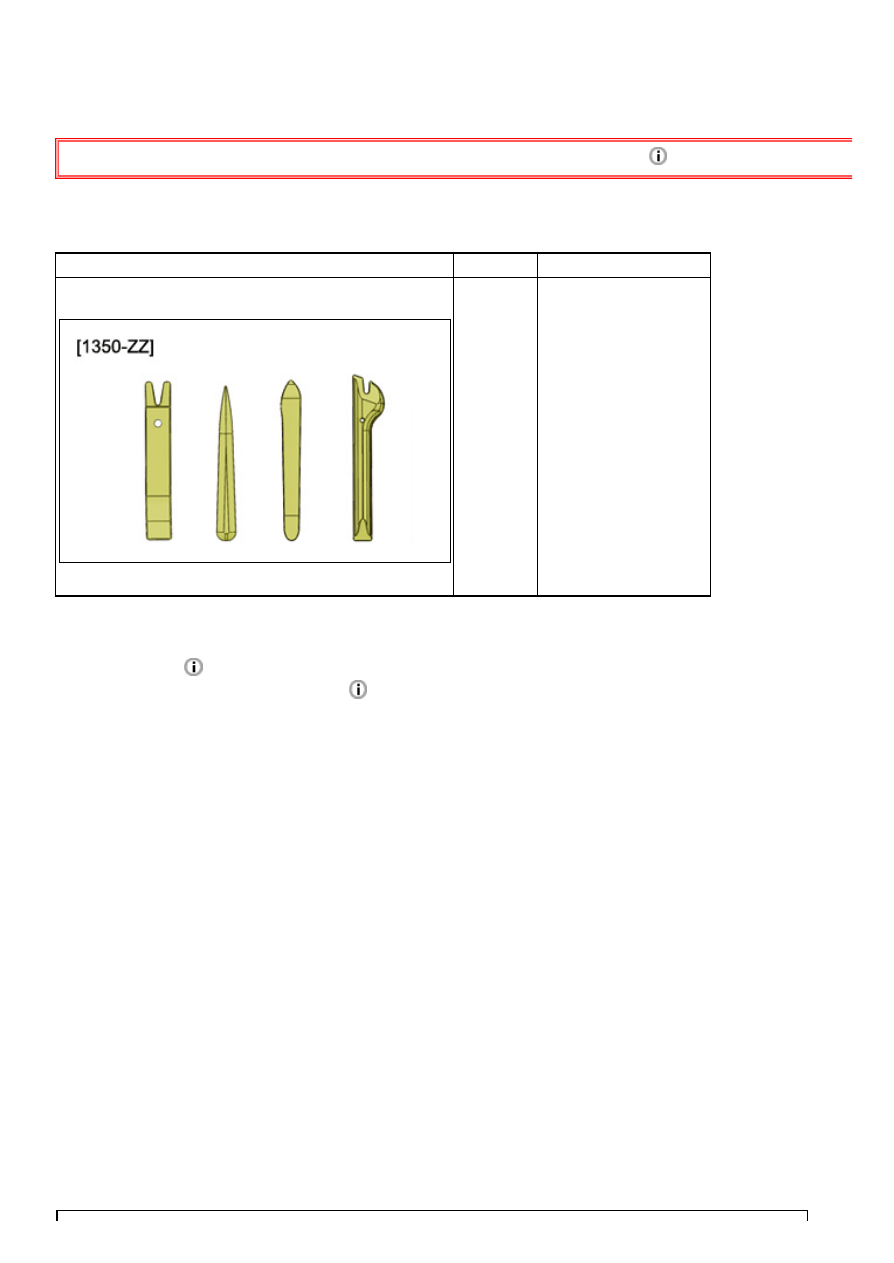

Rysunek : E5AG02MT

[1350-ZZ] Narzędzie do oddzielania

2. Operacje wstępne

Rozbroić drzwi

.

Zdemontować :

Szyba ruchoma drzwi

(przód).

3. Demontaż

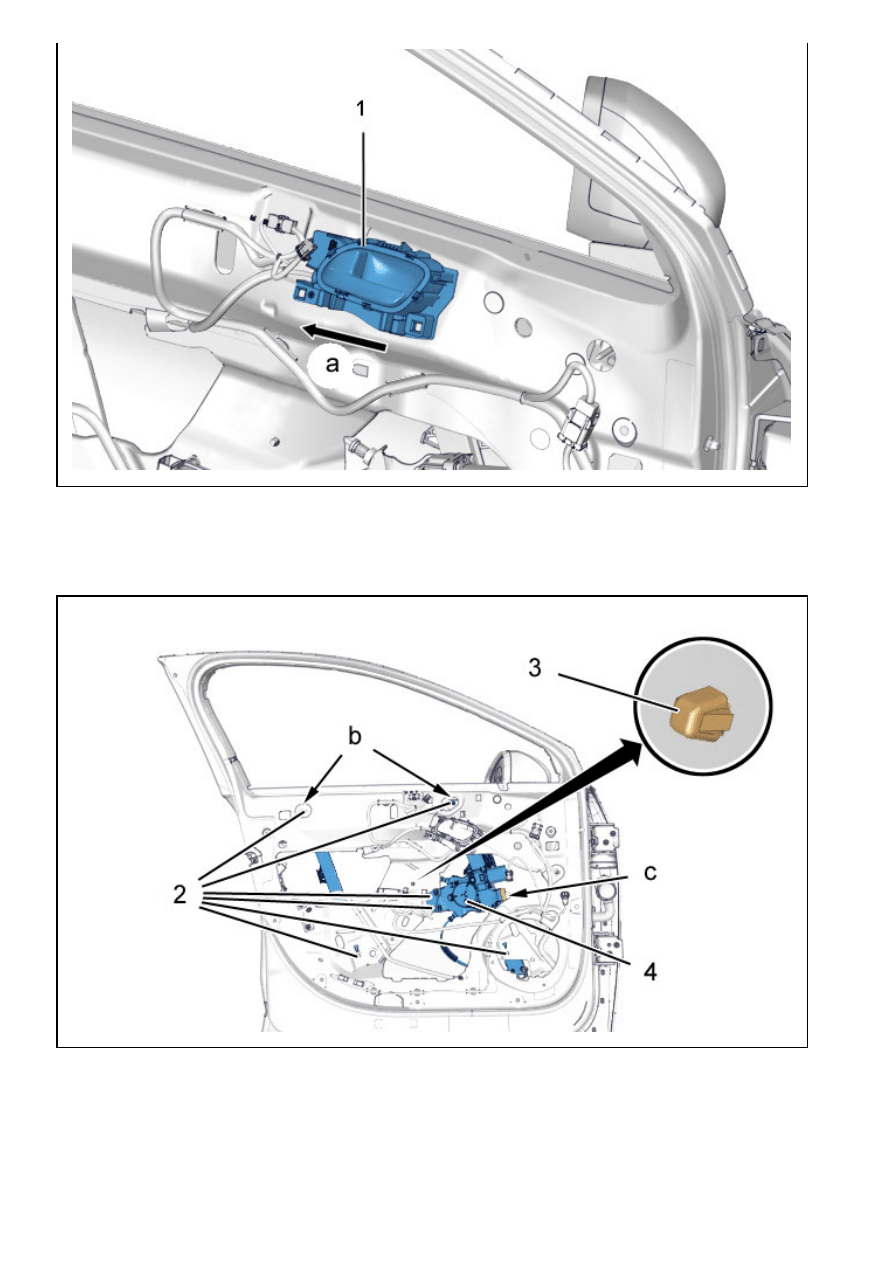

Rysunek : C5DM04ND

Wyjąć klamkę wewnętrzną (1) z jej wspornika (Według "a").

Rysunek : C5DGYCUD

Zdemontować zaślepki (w "b").
Zdemontować śrubę (2).
Rozpiąć spinkę (3) ; Za pomocą narzędzia [1355-ZZ].
Odryglować i odłączyć złącze w miejscu "c".
Wyjąć mechanizm podnoszenia szyby (4), zaczynając od szyny tylnej.
Zdemontować : Mechanizm podnoszenia szyby (4).

4. Montaż

4.1. Wymiana drzwi

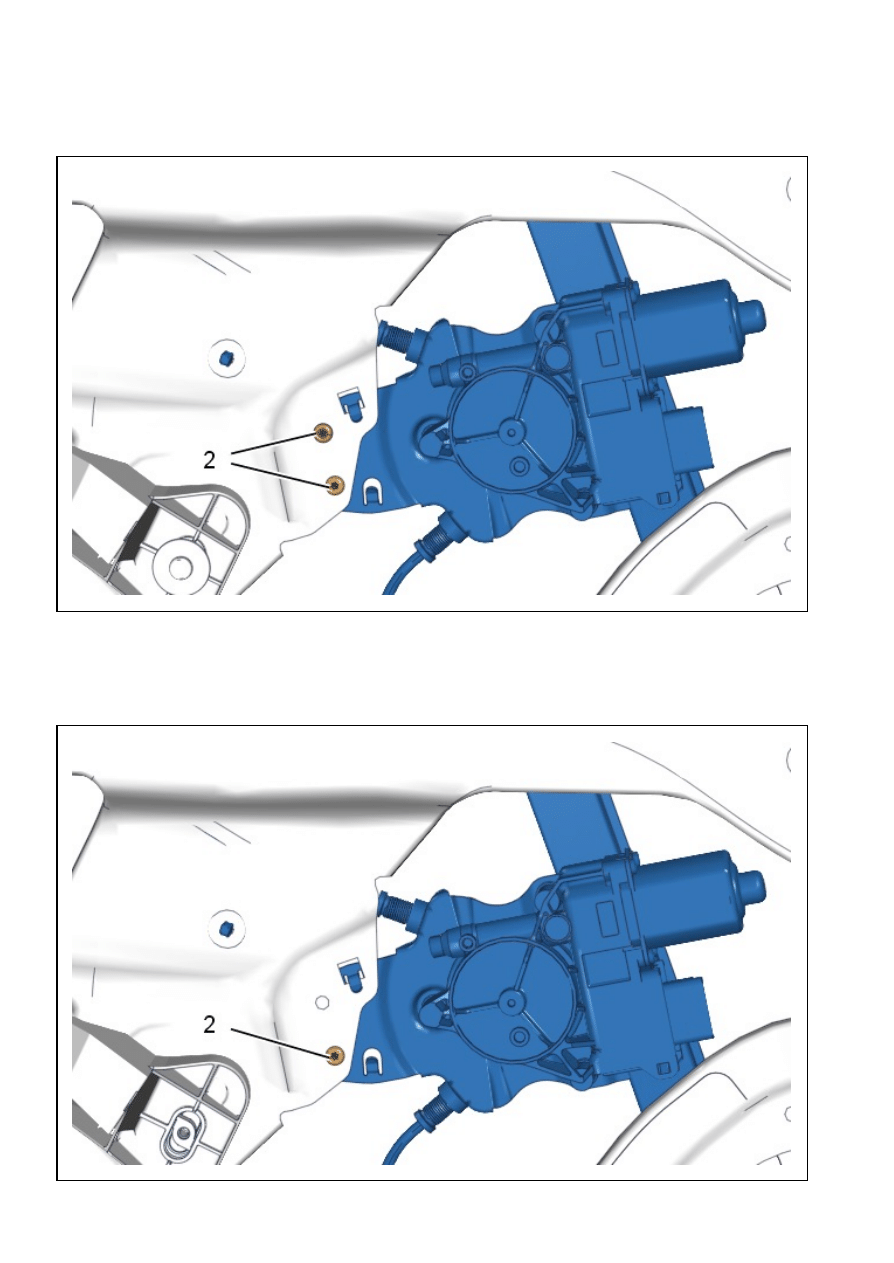

Rysunek : C5DGYCVD

1er przypadek : Stare drzwi.
Zamontować śruby (2) na mechanizmie podnośnika szyby.

Rysunek : C5DGYCWD

Drugi przypadek : Nowe drzwi.
Zamontować śrubę (2) na mechanizmie podnośnika szyby.

4.2. Montaż (ciąg dalszy)

UWAGA : Systematycznie wymieniać uszkodzone spinki mocujące.

UWAGA : Zamontować nowe elementy uszczelniające, które należy zamontować bez fałd ani rozdarć ; Konieczne
jest, aby strona stykająca się z płytą drzwi była idealnie czysta ; Przejechać kółkiem wyciskowym po częściach folii
pokrytej wstępnie klejem ; Zalecenia te są niezbędne dla uniknięcia ewentualnego przenikania wody, pyłów albo
hałasu.

Wykonywać czynności w kolejności odwrotnej do demontażu.
Zamontować :

Szyba ruchoma drzwi

(przód).

Uzbroić drzwi

.

Sprawdzić działanie wyposażenia elektrycznego.
