Diagnostyka pojazdu SIS/CAS

Pojazd

KIA / Pride 1.3 Beta / 1999 / Limuzyna - sedan Kraj producenta ROK

Pojemność skokowa/Moc 1.3 / 54 kW

Nr silnika

SOHC

Klucz RB

KIA 242

Zakres

Silnik

Układ

- - -

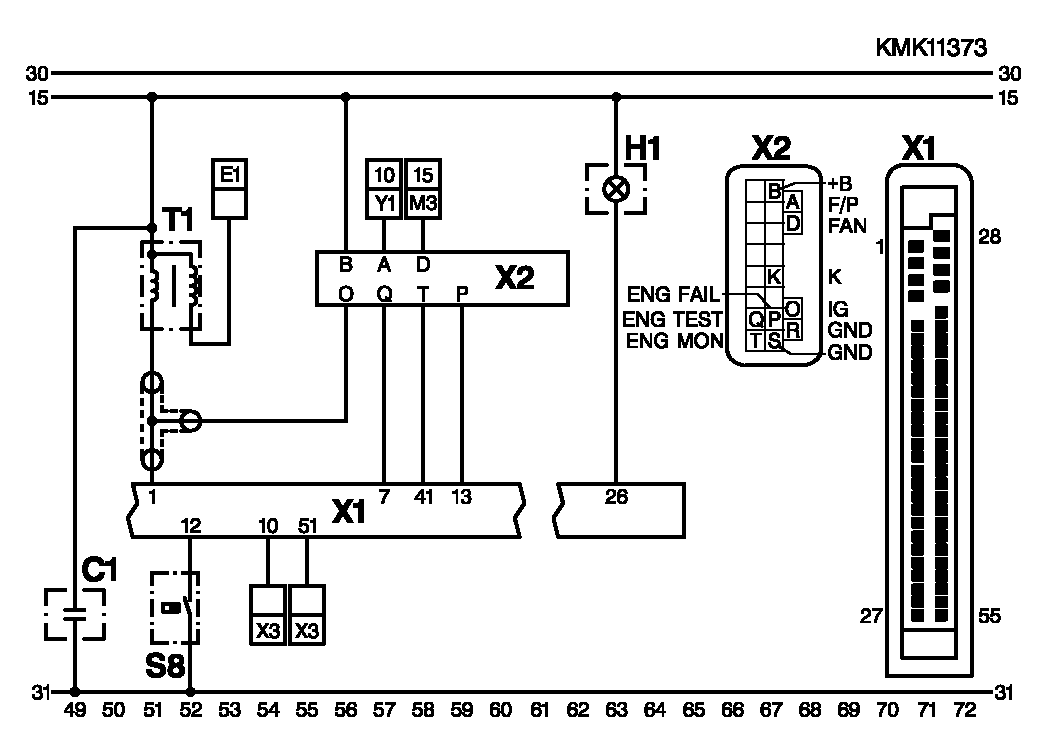

ELECTRICAL TERMINAL DIAGRAM

C1 = Capacitor X1 = Engine control-unit plug E1 = Ignition distributor X2 = Diagnosis plug 1

Diagnostyka pojazdu SIS/CAS

2007-07-01

KIA / Pride 1.3 Beta / 1999 / Limuzyna - sedan (KIA 242) 23:26:09

H1 = Fault lamp X3 = Plug, automatic transmission M3 = Radiator fan motor control unit

S8 = Vehicle-speed sensor Y1 = Electric fuel pump T1 = Ignition coil 2
