rozdzielnice

Profi Line

R

ozdzielnice Profi Line
wykonane są w pierw-
szej klasie ochronności

na prąd znamionowy ciągły
630 A oraz na napięcie 400 V.
Szafy lakierowane są proszko-
wo w kolorze szarym (RAL
7035). Rozdzielnice można
podzielić na dwie grupy:

n

podtynkowe o stopniu ochro-

ny: IP40, IP43, IP54,

n

natynkowe o stopniu ochro-

ny: IP40 lub IP 54.
Rozdzielnice podtynkowe

składają się z czterech zasadni-
czych elementów: ściany tylnej,
kasety podtynkowej, wkładu
montażowego i drzwi (rys. 1).
Wymagany stopień ochrony
rozdzielnicy podtynkowej uzy-
skuje się przez wybór odpowie-
dnich drzwi z ramą o IP40,

mgr inż. Andrzej Majewski

www.elektro.info.pl

1/2 2004

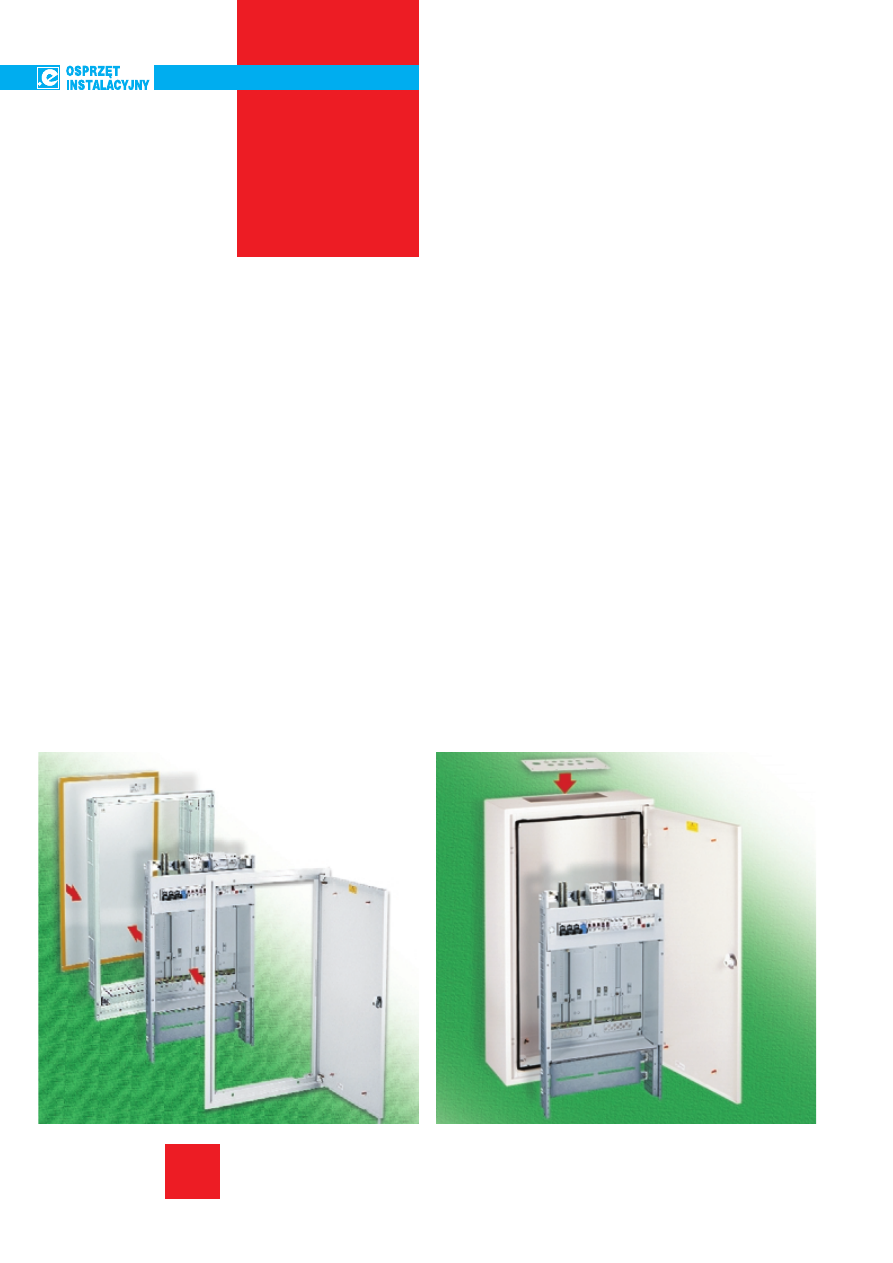

Rys. 2 Wersja natynkowa: 1. Obudowa natynkowa: ON (IP 40 stal 1,25 mm),

OFN (IP54 stal 1,5 mm), MN (IP30 wersja bez drzwi do wnęk zabudo-
wanych) 2. Ściana tylna 3. Wkład montażowy

Rys. 1 Wersja podtynkowa: 1. Ściana tylna z ocynkowanej blachy stalowej

lub z tworzywa sztucznego 2. Kaseta podtynkowa (stal ocynkowana
1 mm) 3.Wkład montażowy 4. Drzwi z ramą: TRN......IP40,
TLN......IP43, TFN.......IP54

Rozdzielnice Profi Line to obecnie

jeden z najbardziej elastycznych

systemów na rynku. Jest to za-

sługą przemyślanej konstrukcji

opierającej się na znormalizowa-

nych elementach.

IP43 lub IP54. Zależnie od
wielkości, są one wyposażone
w zamki obrotowe (1 lub 3) al-
bo dźwignie. Istnieje możliwość
zmiany kierunku otwierania
drzwi poprzez przełożenie za-
wiasów w ramie. Wersja natyn-
kowa rozdzielnicy składa się
z obudowy, ściany tylnej i wkła-
du montażowego (rys. 2 ). Sza-
fki o stopniu ochrony IP54 do-
starczane są ze ścianą tylną
w komplecie. Zagospodarowa-
nia wnętrza rozdzielnicy we
wkład montażowy można doko-
nać przez wybór gotowego ze-
stawu MES z katalogu lub indy-
widualnie – dobierając poszcze-
gólne elementy. Takie rozwiąza-
nie zapewnia optymalne wyko-
rzystanie przestrzeni wkładu.

Dostępnych jest dziewięć

znormalizowanych wysokości
i pięć szerokości wkładów mon-
tażowych, których wyposażenie
w aparaty może odbywać się
poza miejscem zainstalowania
rozdzielnicy, np. w warsztacie.

Największy wkład montażowy
może pomieścić do 470 modu-
łów o szerokości 17,5 mm,
a jego instalowanie w kasecie
jest bardzo proste i może być
wykonane przez jedną osobę
przy pomocy wkrętaka. Od mo-
mentu dobrania szerokości
i wysokości wkładu montażo-
wego pozostałe elementy wy-
bieramy z katalogu według
znormalizowanych wymiarów
(rys. 3). Podstawowym elemen-
tem są szyny boczne perforo-
wane MSW, umożliwiające
montaż elementów mocujących
BEL wraz z szynami nośnymi
na różnych głębokościach roz-
dzielnicy zarówno w płaszczy-
źnie pionowej, jak i w poziomej.
System oferuje bogatą gamę
szyn nośnych:

n

aluminiowe i stalowe TS 35

mm,

n

stalowe – profil C (do moco-

wania kanałów kablowych
w pozycji poziomej),

n

do instalacji aparatury EIB.

Rys. 4 W przypadku instalacji w rozdzielnicach urządzeń wymagających głęb-

szej zabudowy stosuje się kątowniki o różnej szerokości i głębokości:
TIW 1, TIW 2 oraz TIW 3

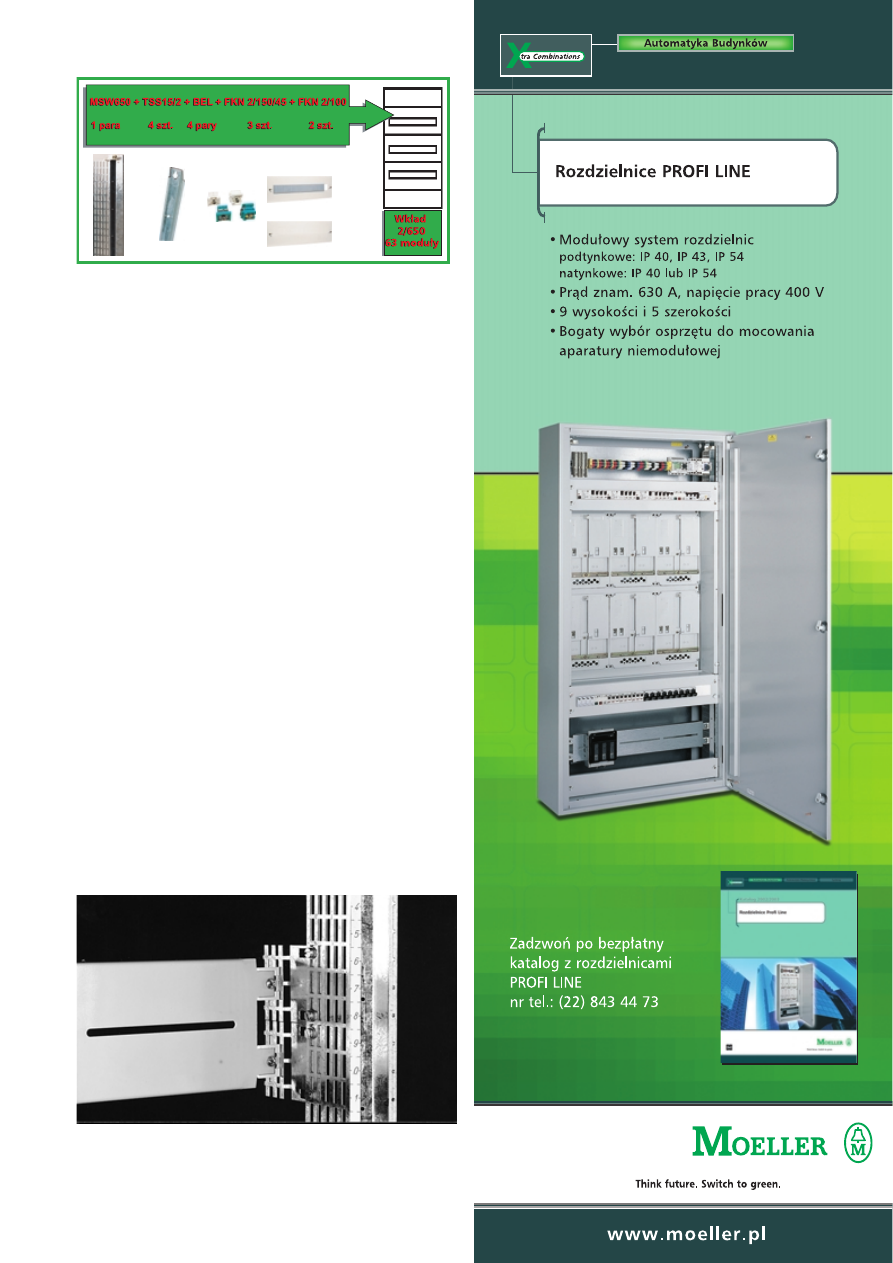

Rys. 3 Elementy składowe wkładu montażowego rozdzielnicy 2/850

(63 moduły)

Szyny te można odizolować

od reszty konstrukcji, wykorzy-
stując typ BEL01 lub uziemić,
stosując element mocujący
BEL12. Istnieje także specjalna
szyna pozwalająca na montaż
aparatów na tylną ścianę drzwi
rozdzielnicy. Dla urządzeń,

które nie mogą być instalowane
na szynach TS 35mm, stosuje
się panele montażowe MPN
o wysokości znormalizowanej
50, 80, 130 oraz płyty monta-
żowe MPL 350, 650, 850. Dla
szaf o wysokości 2 m dostępna
jest jednolita płyta montażowa

ZST-MP2 pozwalająca na mon-
taż w dowolny sposób aparatu-
ry o większych gabarytach.
Osłony czołowe z tworzywa
sztucznego (FKN) lub z blach
(FS) pozwalają na bezpieczny
dostęp do elementów manew-
rowych aparatury. Wszystkie
osłony mogą być plombowane,
co umożliwiają specjalnie przy-
gotowane do tego celu zatyczki.

Rozdzielnice Profi Line to

również system przystosowany
do montażu liczników energii
elektrycznej. Do dyspozycji są
kasety licznikowe ZWN instalo-
wane na ścianie nośnej MSW,
a maksymalna liczba miejsc
licznikowych wynosi 15.

Bardzo przydatnym elemen-

tem montażowym są kątowniki
typu TIW o różnej wysokości
i szerokości, które są mocowa-
ne na ścianach bocznych wkła-
du montażowego i służą do za-
budowy aparatury o większych
głębokościach (rys. 4). System
pozwala na bardzo prosty mon-

taż rozłączników NH na panelu
montażowym MPL 130 lub na
specjalnie

wyprofilowanych

blachach TB-LTS. Rozłączniki
można instalować ponadto na
kompletnych trójpolowych szy-
nach zbiorczych SA-SET (max.
7 sztuk rozłączników NH-00).
System Profi Line pomaga też
w prostym prowadzeniu kabli.
Służą do tego celu kątowniki
KKW instalowane przez ele-
menty mocujące BEL na ścia-
nach nośnych . Wkłady o sze-
rokości znormalizowanej 4
(2+2), 5 (2+3) można podzie-
lić na dwa mniejsze, a ich ścia-
ny boczne łączy się w szafie za
pomocą uchwytów MWM. Kon-
strukcja kasety podtynkowej
pozwala na zaprojektowanie ze-
stawów składających się z kil-
ku rozdzielnic – wykorzystuje
się w tym celu łączniki MWV
(rys. 5). Przewody mogą być
wprowadzane do kasety pod-
tynkowej ze wszystkich ścian
dzięki wyłamaniu fabrycznie
przygotowanych do tego celu
płyt zaślepiających.

Istnieje wiele innych ele-

mentów ułatwiających montaż
niestandardowych urządzeń
(rys. 6). Projektant lub instala-
tor sam może zaprojektować
rozdzielnice, korzystając z wy-
danego w języku polskim kata-
logu lub z bezpłatnej wersji na-
kładki współpracującej z Auto
CAD 14 PL. Program zawiera
bloki elementów składowych
rozdzielnicy Profi Line, co
umożliwia szybkie dopasowa-
nie poszczególnych elementów
rozdzielnicy (rys. 7). System
Profi Line jest znakomitym roz-
wiązaniem dla rozdzielnic sto-
sowanych w

budownictwie

ogólnym. Modułowa konstruk-
cja rozdzielnic Profi Line daje
pełną swobodę w projektowa-
niu jej wnętrza.

q

48

www.elektro.info.pl

1/2 2004

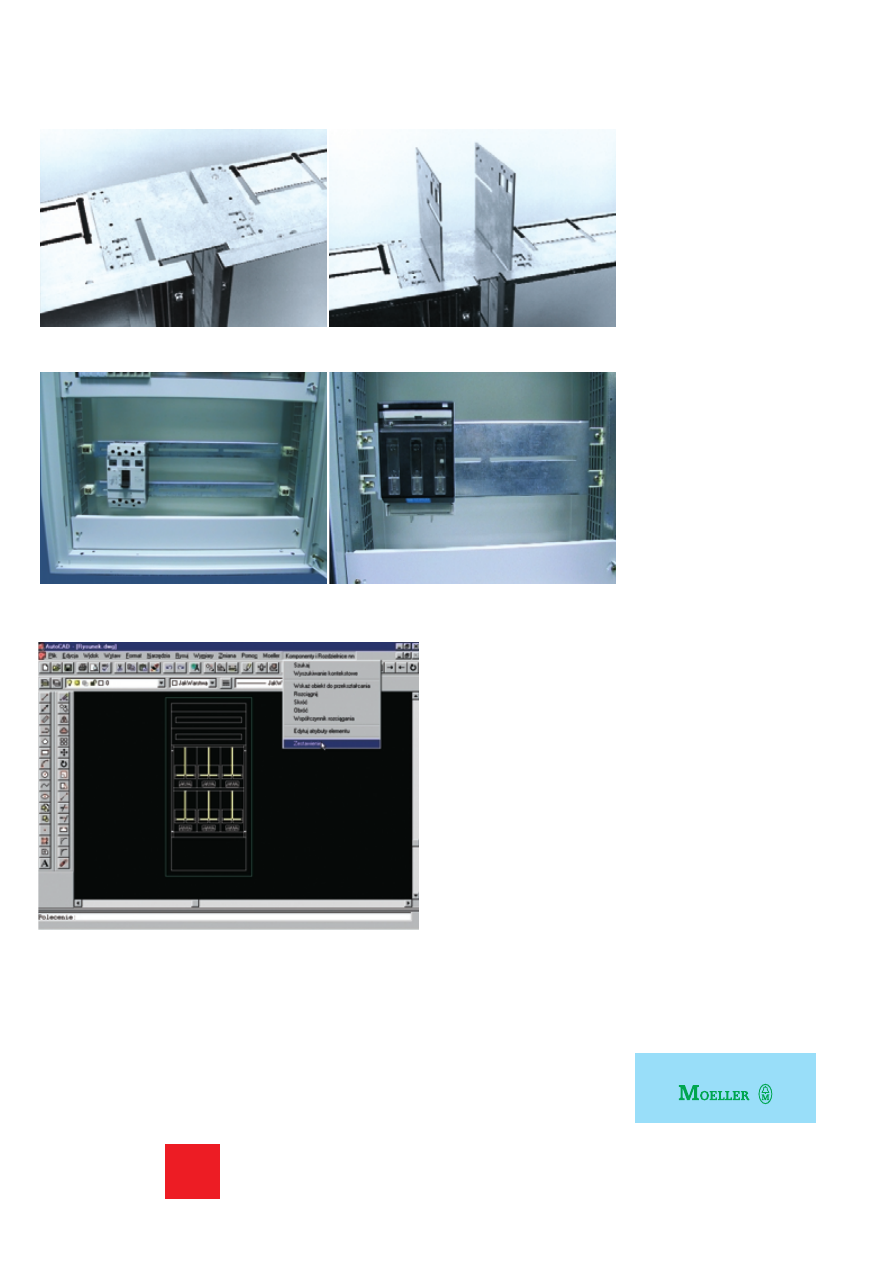

Rys. 7 Nakładka współpracująca z Auto CAD 14 umożliwia szybkie dopaso-

wanie poszczególnych elementów rozdzielnicy

Rys. 6 Dla urządzeń, które nie mogą być instalowane na szynach TS 35mm stosuje się panele montażowe MPN oraz

płyty montażowe MPL

Rys. 5 Łączenie dwóch oraz kilku kaset za pomocą łączników MWV
