Diody



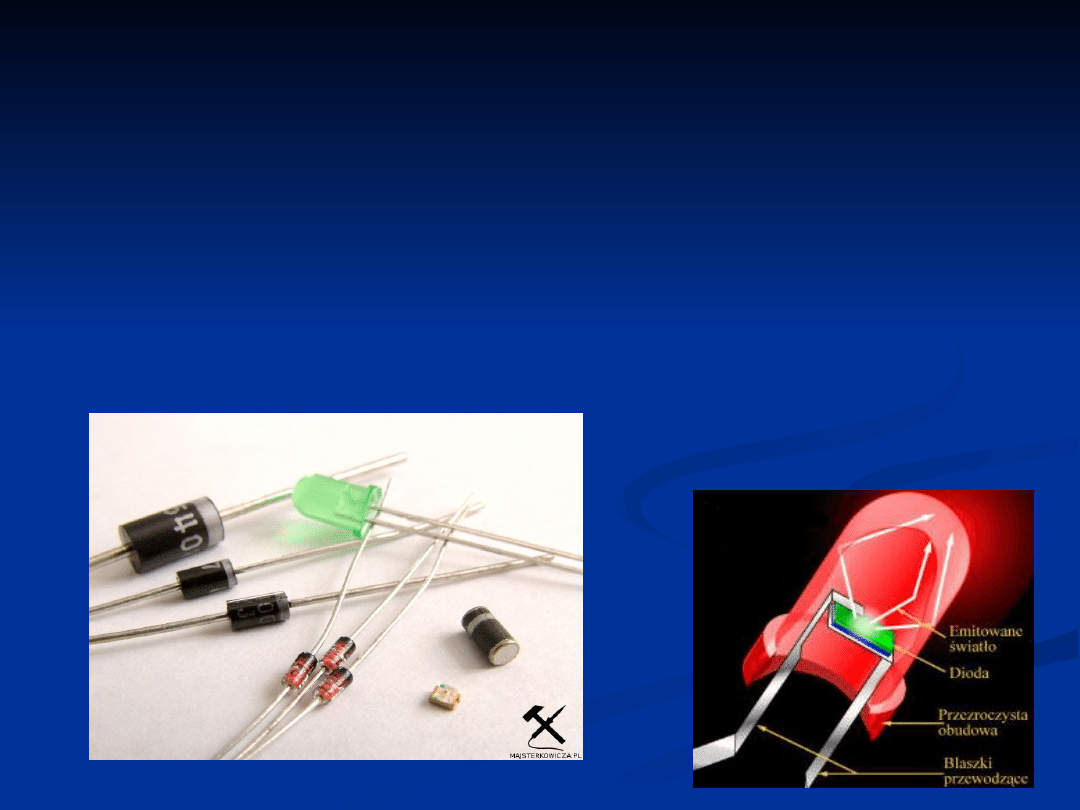

Dioda

jest elementem elektronicznym

wyposażonym w dwie elektrody - anodę i

katodę. Cechą charakterystyczną jest

wyłącznie jednokierunkowy przepływ prądu

od anody do katody.

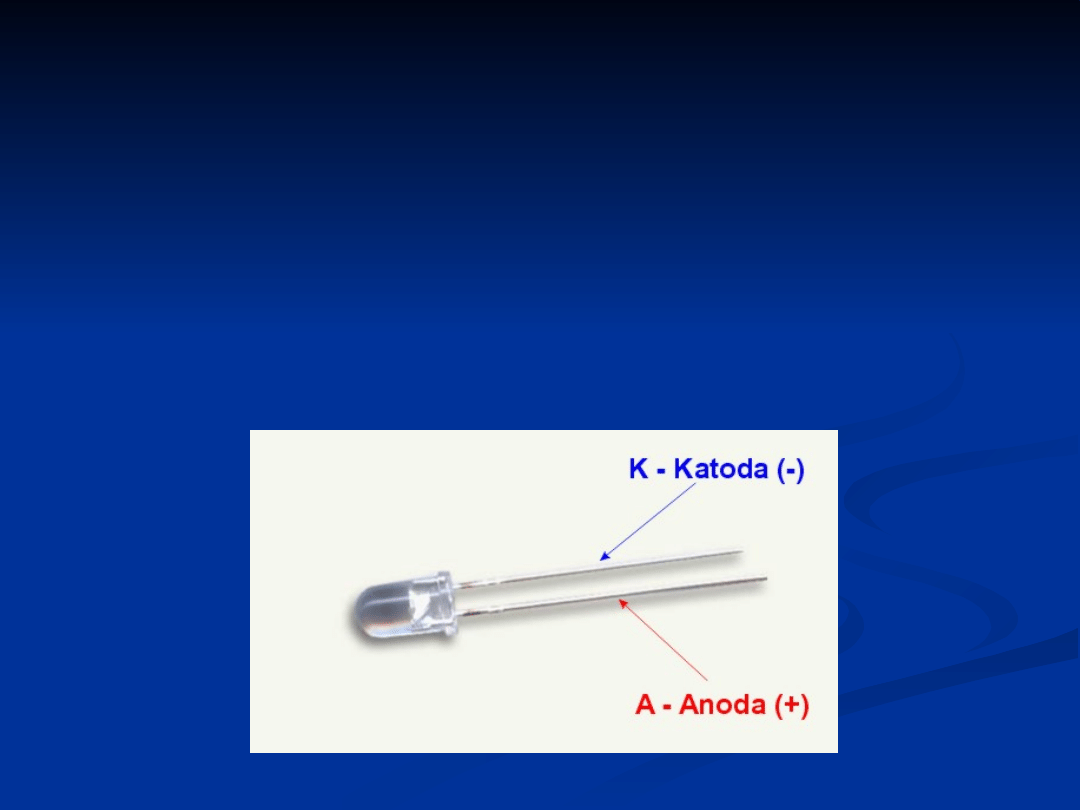

Anoda



- "w górę", hodós - "ścieżka") - rodzaj
elektrody przez który ładunek ujemny
opuszcza dany układ elektryczny lub do
układu jest dostarczany ładunek dodatni.
W zależności od charakteru układu
(kierunku przepływającego przez nie
prądu elektrycznego), anoda może być
elektrodą dodatnią lub ujemną i
występuje zawsze w parze z elektrodą jej
przeciwną pod względem znaku, czyli
katodą.

Katoda



Katoda

(gr. kata - "w dół", hodós - "ścieżka") - elektroda z

której do układu dostaje się ładunek ujemny, lub jest
absorbowany ładunek dodatni. W zależności od charakteru
układu lub urządzenia elektrycznego (kierunku
przepływającego przez nie prąd elektrycznego), katoda
może być elektrodą dodatnią lub ujemną. Katoda
występuje zawsze w parze z elektrodą jej przeciwną pod
względem znaku, czyli anodą.

Rodzaje Diod:



Dioda próżniowa



Dioda półprzewodnikowa



Dioda Schottky’ego



Dioda uniwersalna



Dioda prostownicza



Dioda impulsowa



Dioda pojemnościowa



Dioda Tunelowa



Dioda

elektroluminescencyjna

Dioda Zenera



Dioda Gunna



Dioda Krzemowa



Dioda germanowa



Dioda stałoprądowa



Dioda PIN



Dioda ładunkowa



Dioda wsteczna



Laser półprzewodnikowy



Dioda lawinowa

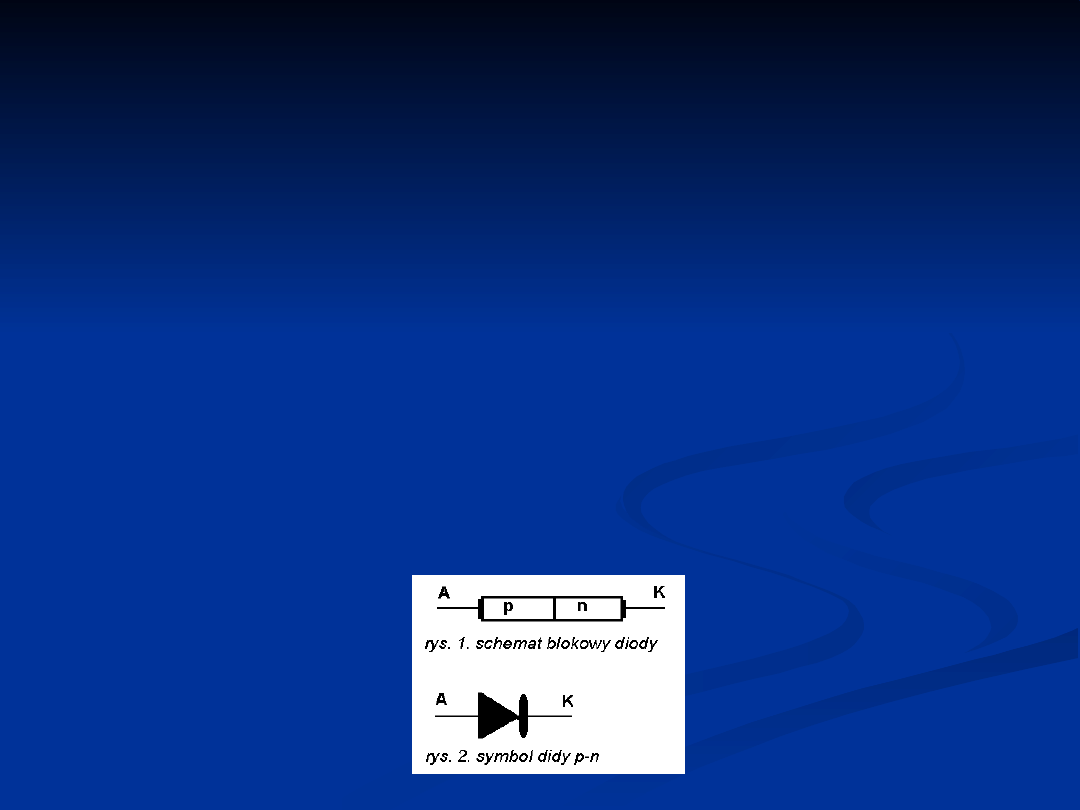

Dioda półprzewodnikowa



Dioda półprzewodnikowa

to dwukońcówkowy element

półprzewodnikowy. Zbudowana jest z dwóch warstw
półprzewodnika, odmiennie domieszkowanych - typu n i
typu p, tworzących razem złącze p-n, lub z połączenia
półprzewodnika z odpowiednim metalem - dioda
Schottky'ego. Końcówka dołączona do obszaru n nazywa
się katodą, a do obszaru p - anodą. Element ten
charakteryzuje się jednokierunkowym przepływem prądu -
od anody do katody, w drugą stronę prąd nie płynie (zawór
elektryczny).

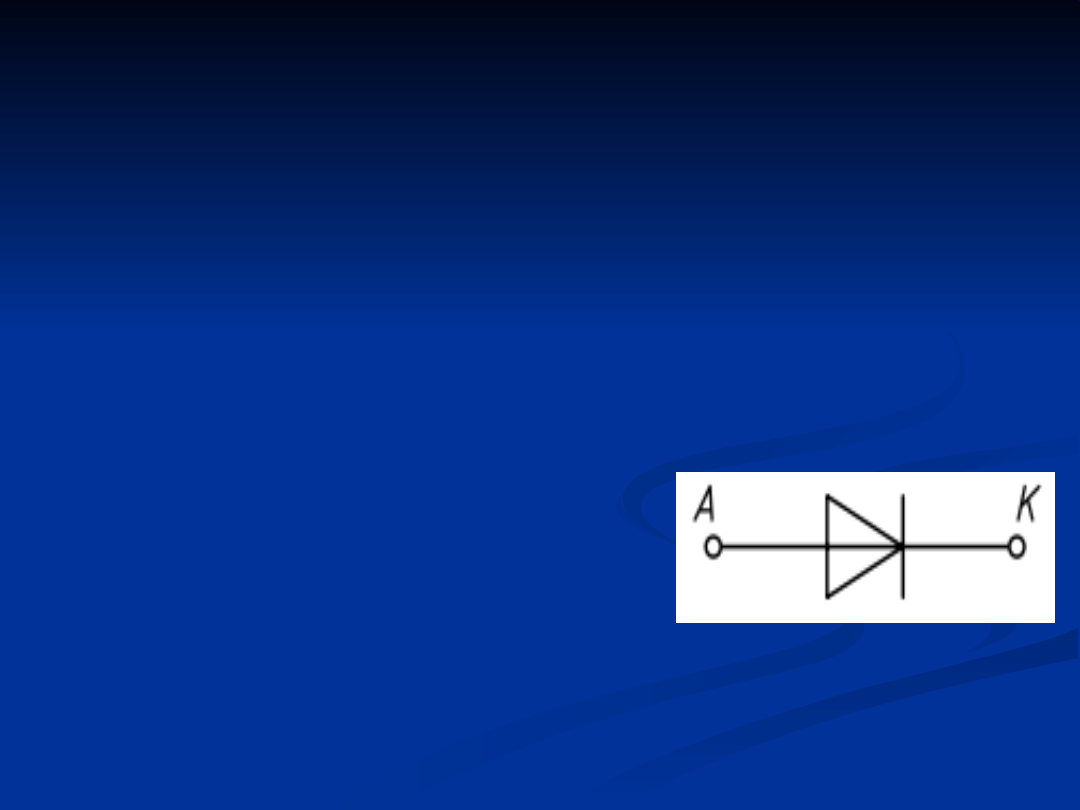

Dioda uniwersalna



Diody uniwersalne

są to diody

germanowe i krzemowe

charakteryzujące się niewielkim

zakresem napięć (do 100 V) i

prądów (do 100 mA) oraz

częstotliwością pracy ograniczoną

do kilkudziesięciu megaherców.

Przeznaczone są głownie do

stosowania w układach

detekcyjnych i prostowniczych

małej mocy.



Parametry statyczne:



napięcie statyczne U

F

przy

określonym I

F



prąd wsteczny I

R

przy określonym

U

R



Parametry dynamiczne:



pojemność diody przy określonej

częstotliwości i określonym

napięciu wstecznym



sprawność detekcji

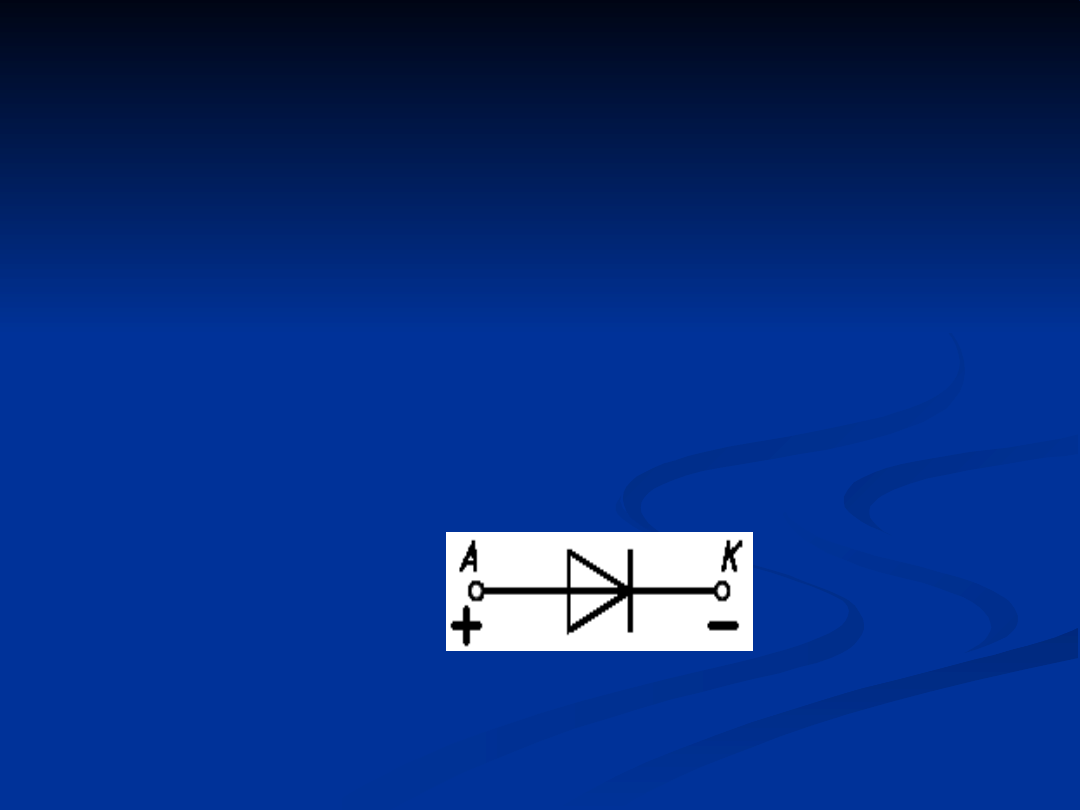

Dioda prostownicza



Dioda prostownicza

to rodzaj diody

przeznaczonej głównie do
prostowania prądu przemiennego,
której głównym zastosowaniem jest
dostarczenie odpowiednio dużej
mocy prądu stałego.

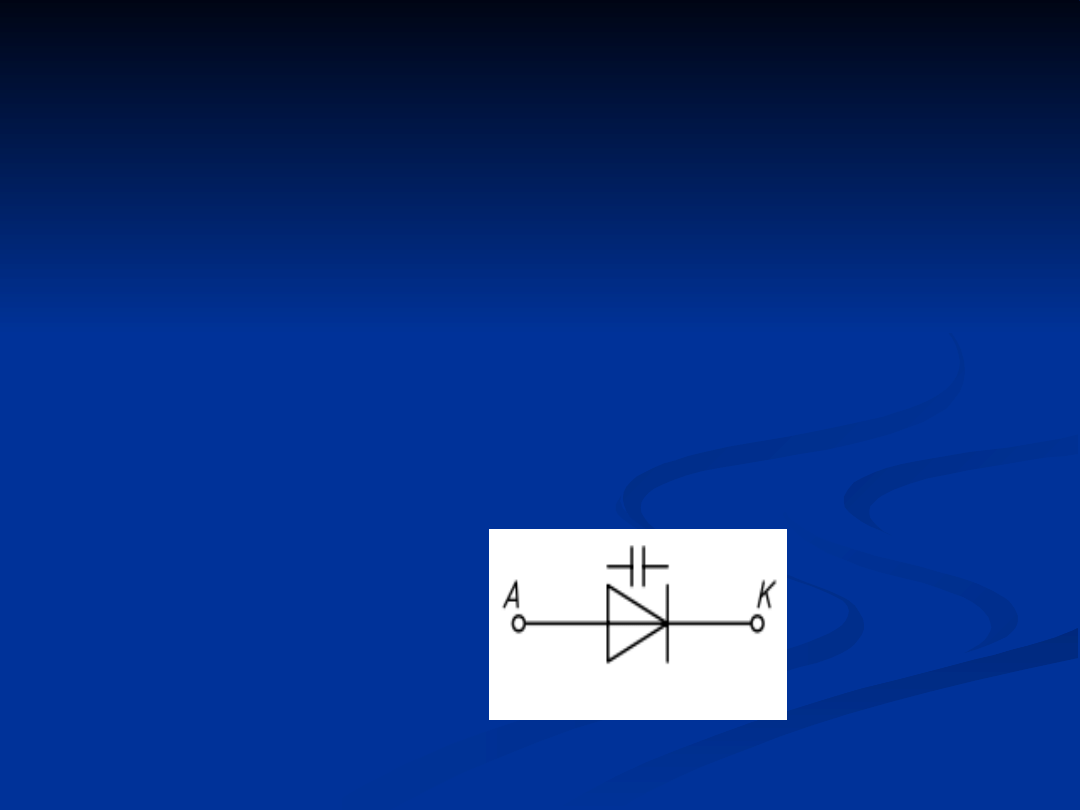

Dioda pojemnościowa



Dioda pojemnościowa - dioda

półprzewodnikowa, w której wykorzystuje się

zjawisko zmiany pojemności złącza p-n pod

wpływem zmiany napięcia przyłożonego w

kierunku zaporowym. Konstrukcja złączy

stosowanych w diodach pojemnościowych jest

specjalnie przystosowana do wykorzystania tej

właściwości; półprzewodnik, z jakiego

wykonywane są diody pojemnościowe, to

zazwyczaj krzem lub arsenek galu.

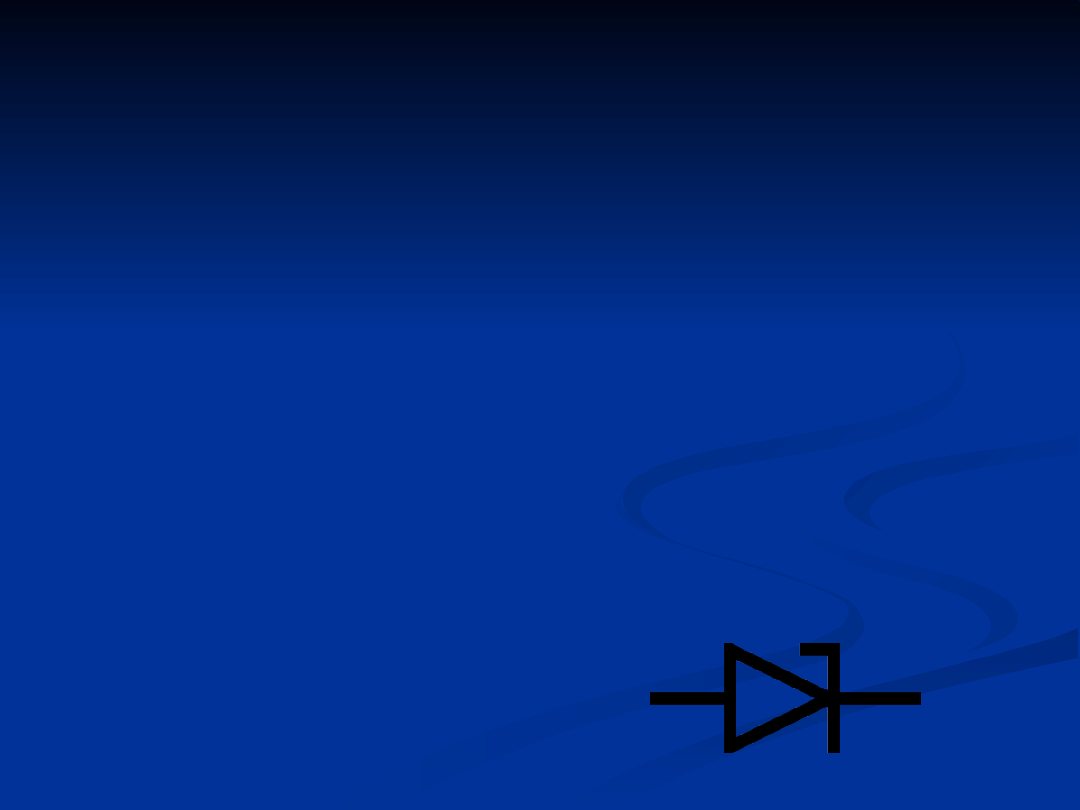

Dioda Zenera



Dioda Zenera (stabilistor) - odmiana diody

półprzewodnikowej, której głównym parametrem jest

napięcie przebicia złącza p-n. Po przekroczeniu napięcia

przebicia ma miejsce nagły, gwałtowny wzrost prądu. W

kierunku przewodzenia (anoda spolaryzowana dodatnio

względem katody) zachowuje się jak normalna dioda,

natomiast przy polaryzacji zaporowej (katoda

spolaryzowana dodatnio względem anody) może

przewodzić prąd po przekroczeniu określonego napięcia na

złączu, zwanego napięciem przebicia. Przy niewielkich

napięciach (do ok. 5 woltów) podstawową rolę odgrywa

zjawisko Zenera, w zakresie od 5 do 8 woltów zjawisko

Zenera i przebicie lawinowe, a powyżej 8 woltów -

wyłącznie przebicie lawinowe. Napięcie przebicia jest

praktycznie niezależne od płynącego prądu i zmienia się

bardzo nieznacznie nawet przy dużych zmianach prądu

przebicia (dioda posiada w tym stanie niewielką oporność

dynamiczną).

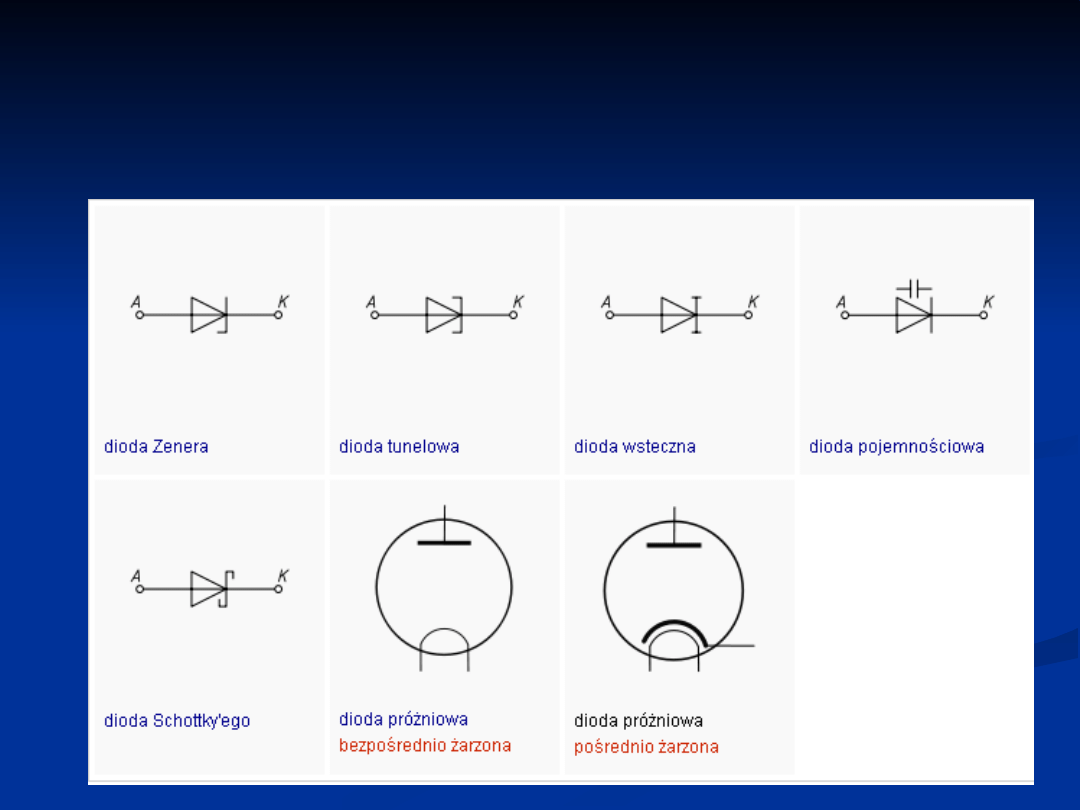

Symbole diód

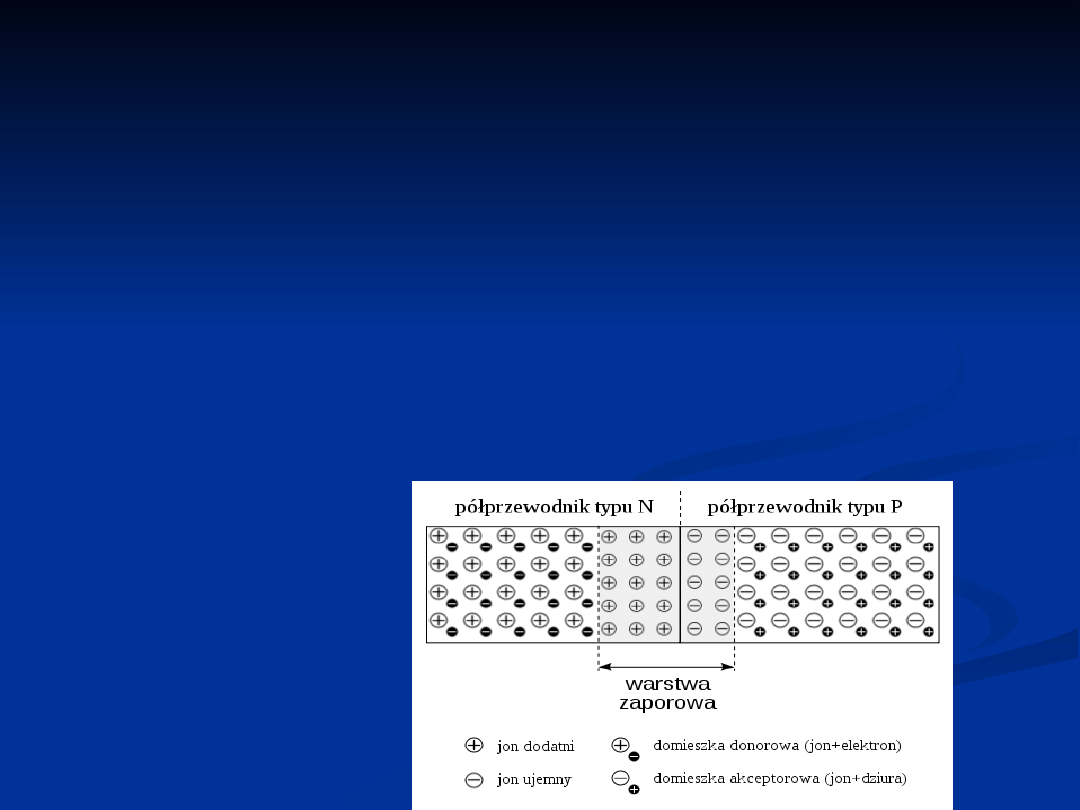

Złącze p-n



Złączem p-n nazywane jest złącze dwóch półprzewodników

niesamoistnych o różnych typach przewodnictwa: p i n.



W obszarze typu n (negative) nośnikami większościowymi

są elektrony (ujemne). Atomy domieszek (donory) pozostają

unieruchomione w siatce krystalicznej. Analogicznie w

obszarze typu p (positive) nośnikami większościowymi są

dziury o ładunku elektrycznym dodatnim. Atomy domieszek

są tu akceptorami.
