AKADEMIA GÓRNICZO – HUTNICZA im. Stanisława Staszica w Krakowie Konstrukcje stalowe

Projekt 1

Michał Wójcik

IMIR rok 3A grupa 7B

Rok akademicki 09/10

1. Schemat i dane:

Dane:

h=60 mm

s=34 mm

g=4,4 mm

t=7,2 mm

R1=2,5 mm

R=6 mm

Materiał : S355J2 R = 355 MPa R = 490 MPa f = 305 MPa e

m

d

-Zginanie względem osi poziomej (X)

-Ściskanie osiowe

2. Rozkład naprężeń:

- Dla zginania:

- Dla ściskania:

3. Obliczenia:

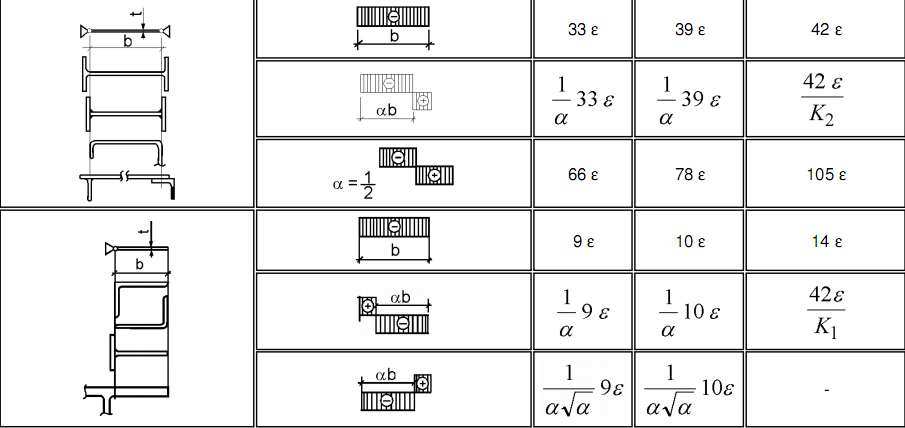

Wg normy: PN-90/B-03200 tabl. 6 : 215

215

ε =

=

= 0,83

f

305

d

Środnik:

Półka

s

g

R

34 4, 4 6

λ

− −

−

−

=

=

= 3,28

pół

t

7, 2

Obliczenie klasy przekroju dla zginania: λ = ≤ ⋅ε = ⋅ =

⇒

ś

3, 28

9

9 0,83

7, 47

r

przekrój klasy 1

h 2 t

2 R

50 2 7, 2 2 6

λ

− ⋅ − ⋅

− ⋅

− ⋅

=

=

=

Obliczenie klasy przekroju dla ściskania: ś

5, 37

r

g

4, 4

Obliczenie klasy przekroju dla zginania: λ =

≤ ⋅ε = ⋅

=

⇒

ś

3, 28

9

9 0,83

7, 47

r

przekrój klasy 1

λ =

≤

⋅ε =

⋅

=

⇒

ś

5, 37

66

66 0,83

54, 78

r

przekrój klasy 1

Obliczenie klasy przekroju dla ściskania: λ = ≤ ⋅ε = ⋅ =

⇒

ś

5, 37

33

33 0,83

27, 39

r

przekrój klasy 1

4. Podsumowanie

Przekrój zarówno dla zginania względem osi poziomej jak i ściskania osiowego znajduję się w klasie 1.
