ELEKTRONIKA

SPRAWOZDANIE Z ĆWICZENIA NR 3

Bramki logiczne

Grupa dziekańska : T24 A

Sekcja laboratoryjna nr 3:

1. Nowos Tomasz

2. Leonarcik Michał

Katowice 2009

1. Wyznaczyć charakterystykę Uwy=f(Uwe) bramki NAND.

Schemat układu pomiarowego

1.1. Zmierzone wartości Uwe i Uwy.

Uwe [V]

Uwy [V]

0,01

3,93

0,23

3,93

0,42

3,94

0,66

3,94

0,82

3,94

1,01

3,94

1,17

3,94

1,39

3,94

1,67

0,58

1,82

0,03

1,98

0,03

2,02

0,03

2,20

0,03

2,41

0,03

2,64

0,03

2,83

0,03

3,01

0,03

3,24

0,03

3,45

0,03

3,67

0,03

3,82

0,03

4,02

0,03

4,27

0,03

4,45

0,03

4,63

0,03

4,81

0,03

5,02

0,03

1.2. Wykres zależności Uwy=f(Uwe).

4,5

4

3,5

3

] 2,5

[Vy

Uwe [V]

w

2

U

1,5

1

0,5

0

0,01 0,42 0,82 1,17 1,67 1,98

2,2 2,64 3,01 3,45 3,82 4,27 4,63 5,02

Uwe [V]

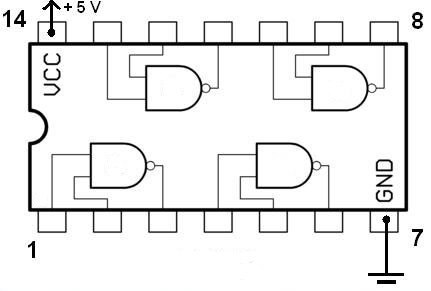

2. Schemat układu 7400.

13 12 11 10 9

2 3 4 5 6

2.1. Średni czas przełączania bramki TTL = 10 [ns].

3. Bramka NAND ( Y = A ⋅ B ) x

y

z

0

0

1

0

1

1

1

0

1

1

1

0

3.1. Na podstawie zestawu bramek NAND przedstawiono bramki NOT, AND, OR, EX-OR.

NOT ( Y = A ⋅ A = A ) x

y

0

1

1

0

AND ( Y = A ⋅ B = A ⋅ B ) x

y

z

0

0

0

0

1

0

1

0

0

1

1

1

OR ( Y = A ⋅ B = A + B = A + B )

x

y

z

0

0

0

0

1

1

1

0

1

1

1

1

EX-OR ( Y = A ⋅ B ⋅ A ⋅ B = A ⋅ B + A ⋅ B = A ⋅ B + A ⋅ B ) x

y

z

0

0

0

0

1

1

1

0

1

1

1

0

4. Wnioski.

• Rzeczywista charakterystyka Uwy = f(Uwe) bramki NAND pokrywa się ze zmierzoną

• Bramka przełączyła się pomiędzy wartościami 1,39 a 1,67 [V].

Prawdopodobnie punktem przełączenia jest 1,5 [V]

• Bramki logicznie są szeroko stosowane w układach elektronicznych, np: procesorach, układach sterujących w automatyce
