żelbet-płyta, Przyjęcie wymiarów płyty :


1.Przyjęcie wymiarów płyty :

przyjmuje :

φ=0.01 [m]

Δh=0.005 [m]

c =0.025 [m]

hf =0.11 [m]

t =0.25 [m}

0x01 graphic

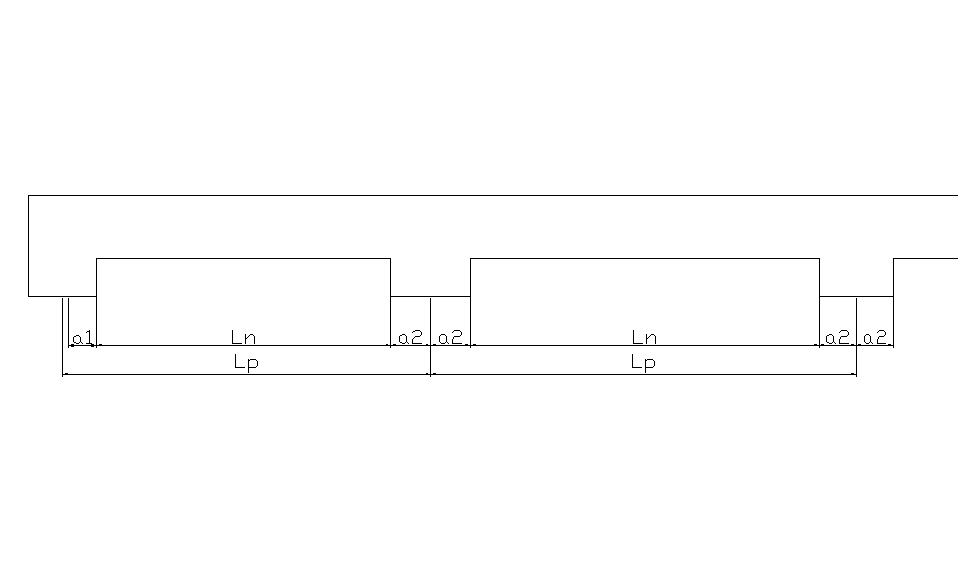

podpora skrajna :

1/3 t <= a1 <= 1/2 t

0.083 <= a1 <= 0.125

przyjmuje: a1=0.1 [m]

podpora wewnętrzna :

t > hf a2=1/2 hf

a2=0.055 [m]

l=1.8

ln =1.8-0.25=1.55 [m]

leff = ln +a1 +a2 leff = ln +a2 +a2

leff­=1.55­+0.1+0.055=1.705 leff­=1.55­+0.055+0.055=1.66

d=leff/50 d=leff/50

d=1.705/50=0.034 [m] d=1.66/50=0.033 [m]

przyjmuje : d=0.065

hf=d+0.5⋅φ+c+Δh

hf=0.065+0.005+0.025+0.005=0.1 [m]

hf=0.1 [m]

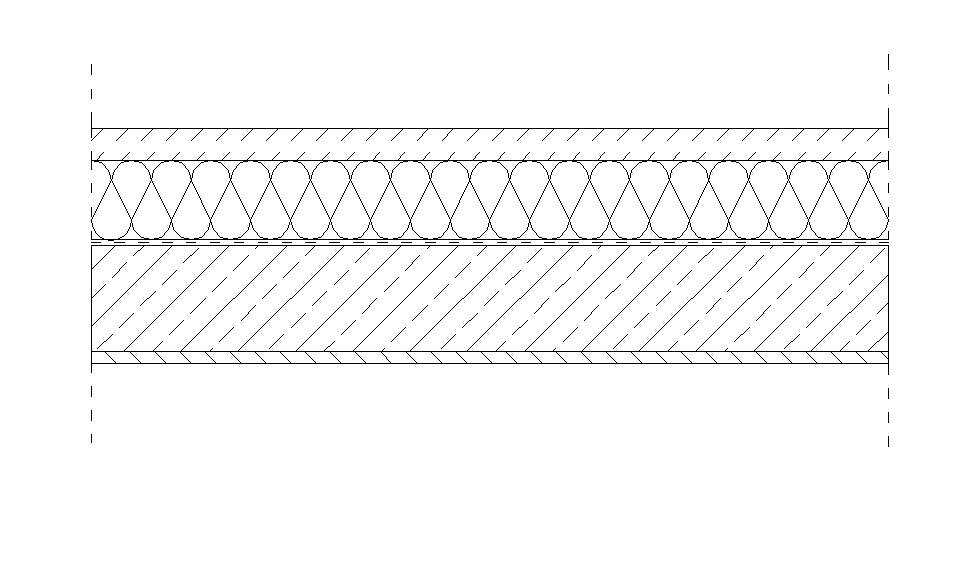

2.Przyjęcie warstw na stropie :

-lastriko 2 cm

-gładź cementowa 3 cm

-styropian 5 cm

-paraizolacja

-płyta żelbetowa 10 cm

-tynk 1.5 cm

0x01 graphic

3.Zestawienie obciążeń na 1 m2 płyty stropowej [kN/m2] :

Lp.

Rodzaj obciążenia

Obci. charakterystyczne

γf

Obci. obliczeniowe

1.

obciążenia stałe :

-lastriko

0.02⋅22.0

-gładź cementowa

0.03⋅21.0

-styropian

0.05⋅0.45

-paraizolacja

-płyta żelbetowa

0.10⋅25.0

-tynk cementowo-wapienny 0.015⋅19.0

0.440

0.630

0.0225

2.500

0.285

1.3

1.3

1.2

1.1

1.3

0,572

0,819

0,027

2,75

0,370

obciążenia stałe :

gk=3,8775

-

gd =4,538

2.

obciążenia zmienne :

qk=7

1.2

8.4

obciążenia całkowite :

gk+qk=10.8775

-

gd+qd=12,938
