Celem ćwiczenia było oznaczenie współczynnika przewodzenia ciepła skał.
Sposób opracowania wyników.
Wykorzystywane wzory przy obliczeniu współczynnika przewodzenia ciepła skał :
Współczynnik przewodzenia ciepła [W/mK] :
q - strumień cieplny właściwy [W/m2]
Q - ilość ciepła przechodzącego przez próbkę [J]
S - powierzchnia przekroju poprzecznego próbki [m2]
czas przepływu ciepła [s]
T1 - temperatura powierzchni nie ogrzewanej [°C]
T2 - temperatura powierzchni ogrzewanej [°C]
L - droga przepływu ciepła [m.]
Ilość ciepła pochłoniętego w grzejniku [J] :
Cg - pojemność cieplna grzejnika [J/K]
T2 - przyrost temperatury powierzchni ogrzewanej [°K]
Strumień cieplny właściwy [W/ m2] :
Qw - ilość ciepła wypromieniowana przez element grzejny [J]
Moc grzejnika [W] :
U - napięcie zasilania [V]
I - natężenie zasilania [A]
Powierzchnia przepływu ciepła [m2] :
d - średnica próbki [m.]
Pojemność cieplna objętościowa [J/m3K] :
V - objętość próbki skalnej [m3]
Współczynnik przewodzenia temperatury [m2/s] :

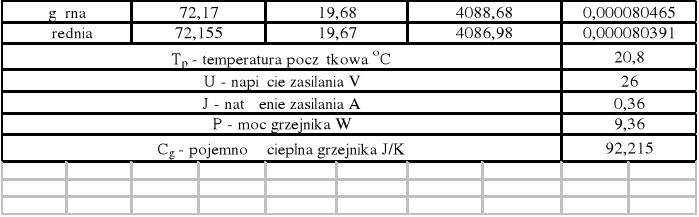

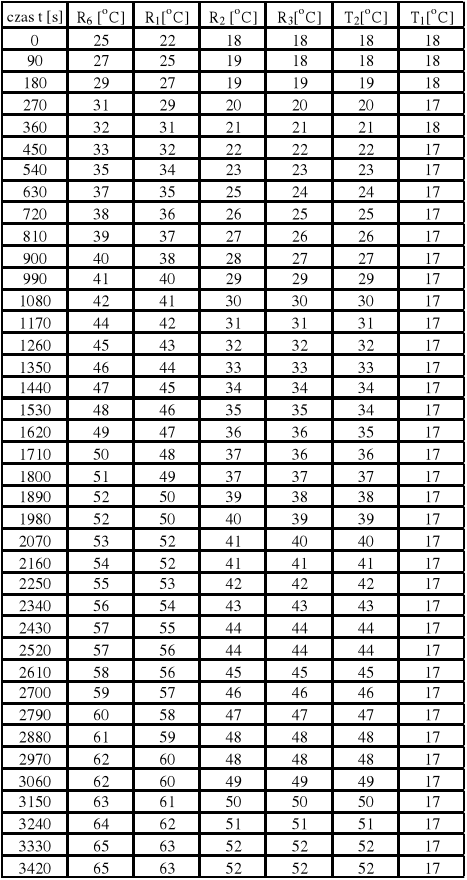

Opracowanie wyników.

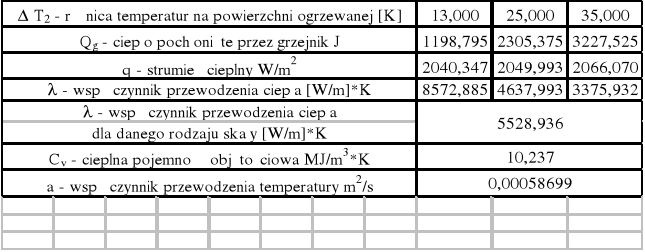

Oznaczenie współczynnika przewodzenia ciepła skał.
Wnioski i Podsumowanie.
Otrzymane wyniki wartości współczynnika przewodzenia ciepła są niższe od wartości tablicowych dla piaskowca drobnoziarnistego dość znacznie. Niedokładność taka mogła być spowodowana ucieczką ciepła z badanej próbki w wyniku niedokładnego jej odizolowania od otoczenia .
