Modulacja


1) Podaj związek pomiędzy przepływnością binarną R, szybkością modulacji i wartościowością modulacji M (lub krotnością modulacji k) oraz podaj jednostki tych parametrów.

R=kυ= υlog2M υ=1/Tm{bod}, R=1/Tb{bit/s}, k- ilość bitów która niesie stan sygnału, M - ilość stanów

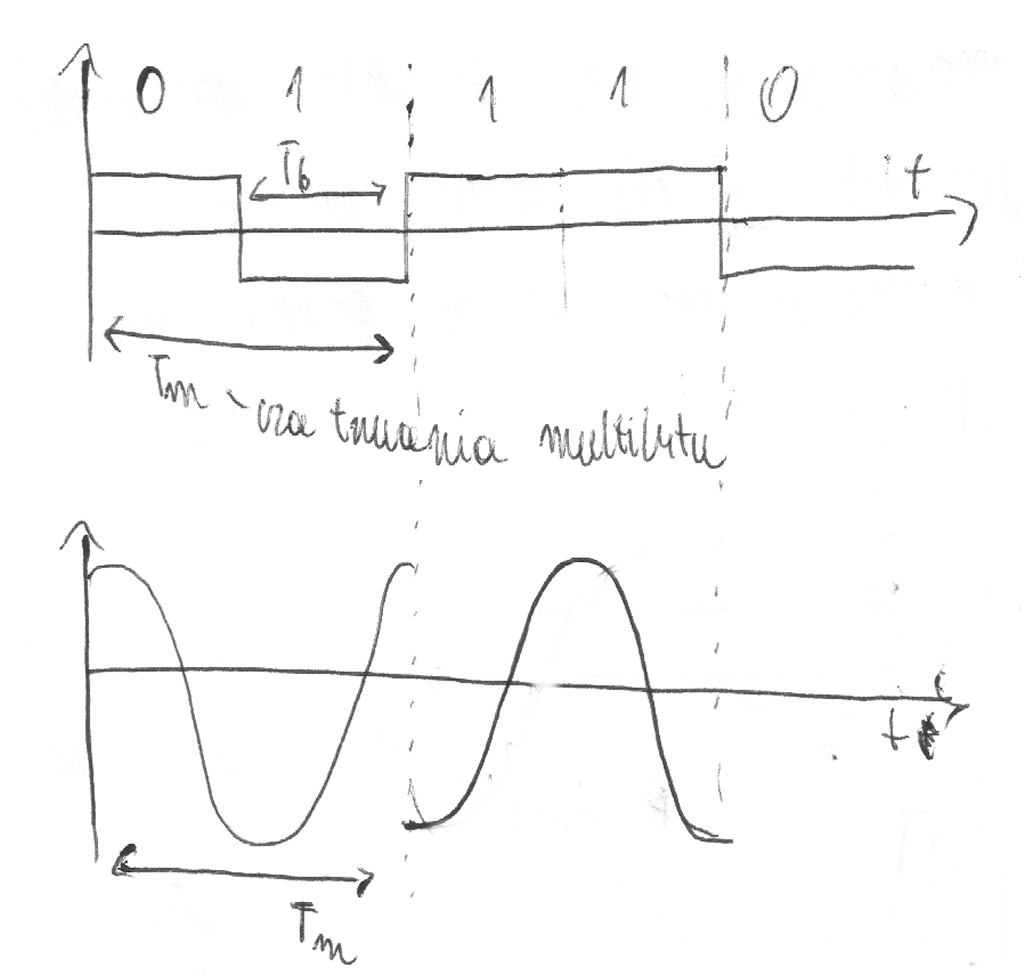

2) Podaj definicje i jednostki przepływności binarnej R i szybkości modulacji ν na przebiegach sygnału modulującego i zmodulowanego 4PSK lub 8PSK

0x01 graphic
- Przepływność binarna [bit/s]

Tb - czas trwania bitu

0x01 graphic
- czas trwania multibitu

0x01 graphic
- szybkość modulacji [bod]

0x08 graphic

3) Narysuj widmo i oblicz pasmo binarnego sygnału modulującego o zadanej przepływności binarnej R w przypadku impulsów NRZ lub RZ o zadanym współczynniku wypełnienia

0x01 graphic
0x01 graphic
0x01 graphic
0x01 graphic

d -współczynnik wypełnienia

τ' - czas trwania skróconego impulsu

τ - czas trwania nie skróconego impulsu

0x01 graphic

0x01 graphic
0x01 graphic
0x01 graphic
0x01 graphic

4) Narysuj widmo oraz oblicz szybkość modulacji ν i pasmo Bo dla sygnałów 2PSK, 4PSK, 8PSK o zadanej przepływności binarnej

DANE R dla 2PSK: M=2 => k=1, 0x01 graphic
a R=1/Tb wiec Bo=2/Tb=2R dla 4PSK: M=4 => k=2, 0x01 graphic
Bo=2/2Tb=R dla 8PSK: M=8 => k=3, 0x01 graphic
Bo=2/3Tb=2R/3

UWAGA BRAK WIDMA!!

5) Oblicz czas trwania bitu Tb i jednostkowy odstęp modulacji Tm dla sygnałów 2PSK, 4PSK, 8PSK o zadanej szybkości modulacji ν

DANE ν , dla 2PSK: k=1, dla 4PSK: k=2, dla 8PSK: k=3 , R=kυ i 0x01 graphic
, 0x01 graphic
a Tm=Tb*k więc 0x01 graphic

6) Oblicz szybkość modulacji ν oraz przepływność binarną R dla sygnałów 2PSK, 4PSK, 8PSK, jaką można uzyskać w kanale o zadanej szerokości pasma częstotliwości Bo

R, V =?

Dane Bo M PSK

0x01 graphic
0x01 graphic
0x01 graphic

0x01 graphic
0x01 graphic

7) Narysuj układ modulatora kwadraturowego i zapisz równanie opisujące jego działanie

Sn(t)=cos(ω0t + ϕn)= cosϕn cosω0t + sinϕn sinω0t, cosϕn=>In, sinϕn=Qn

0x01 graphic

8) Narysuj układ demodulatora kwadraturowego dla sygnałów 4PSK i 8PSK

0x01 graphic

9) Dla zadanego ciągu binarnego narysuj sygnały 2PSK, 2DPSK(A), 2DPSK(B)

0x01 graphic

10) Narysuj układ i przebiegi dla modulatora 2DPSK(A)

0x01 graphic

11) Narysuj układ modulatora kwadraturowego 4DPSK oraz napięcia I, Q dla zadanego ciągu binarnego

0x01 graphic

0x01 graphic

13. Narysuj układ cyfrowego modulatora fazy oraz oblicz wymaganą liczbę przerzutników dla uzyskania sygnałów 4DPSK(A) i 4DPSK(B).

n=log2 q gdzie q=M dla A i q=2M dla B

czyli dla A n=2 i dla B n=3

0x01 graphic

14. Wyjaśnij zalety rozstrojonej manipulacji fazy i narysuj układ modulatora.

Rozstrojona manipulacja fazy QPSK

Zaletą jest wyeliminowanie poszerzenia widma sygnału oraz pasożytniczej modulacji amplitudy które występują przy skoku fazy o 180°. W QPSK zjawisko to zostało wyeliminowane przez zastąpienie skoku o 180° przez dwa kolejne skoki o 90° przesuniętymi o jeden bit.

0x01 graphic

15. Narysuj optymalne konfiguracje sygnału 16APSK i podaj ich oznaczenia.

0x01 graphic

16. Określ amplitudę i fazę, narysuj funkcję czasu zadanego stanu sygnału 16APSK oraz oblicz jego czas trwania Tm dla zadanej przepływności binarnej R.

0x01 graphic
0x01 graphic

R=k*v v=1/Tm M=16 k=log2M

k=4 => Tm=4/R

17. Narysuj konfigurację sygnału 16QAM i przyporządkuj optymalne konfiguracje czwórbitów.

0x01 graphic

18. Narysuj układ modulatora 16QAM

0x01 graphic

19. Oblicz jaką przepływność binarną można uzyskać przy pomocy zadanej liczby częstotliwości podnośnych zmodulowanych 4PSK z zadaną szybkością modulacji v.

???????? R=n*k*v n - licczba podnośnych -- nie pewne ??????????????

20. Narysuj schemat blokowy nadajnika i odbiornika systemu FSK ze zwielokrotnieniem czasowym o zadanej krotności k.

0x01 graphic

21. Narysuj widmo oraz oblicz wypadkową przepływność binarną Rw (lub szybkość modulacji vw) i pasmo sygnału FSK ze zwielokrotnieniem czasowym o zadanej krotności zwielokrotnienia k, przepływności binarnej każdego ze źródeł R oraz przesuwie częstotliwości D.

B=(n-1)D+2/Tb Rw=???może Rw=k*R ale nie wiem ??????

22.Narysujnadajnik systemu FSK ze zwielokrotnieniem częstotliwościowym.

0x01 graphic

23. Narysuj widmo oraz oblicz wypadkową przepływność binarną Rw i pasmo sygnału FSK ze zwielokrotnieniem częstotliwościowym o zadanej krotności zwielokrotnienia k, przepływności binarnej każdego ze źródeł R oraz przesuwie częstotliwości D.

0x01 graphic

0x01 graphic

0x01 graphic

0x01 graphic

K=8 ośmiokrotne powielenie częstotliwości

24. Narysuj widmo i oblicz pasmo sygnału F7 z zadaną przepływnością binarną R (lub szybkością modulacji v) i zadanym przesuwem częstotliwości D.

0x01 graphic

B=3D + 2R przy R=1/Tb

26. Narysuj schemat blokowy modulatora MSK podaj wzór opisujący jego działanie

0x01 graphic

27) Oblicz przesuw częstotliwości i pasmo sygnału MSK dla zadanej przepływności binarnej

0x01 graphic
, 0x01 graphic

28) Napisz wzór na przyrosty fazy w obrębie jednego bitu przy modulacjach MSK i TFM

MSK - 0x01 graphic

TFM - 0x01 graphic

29. Porównaj szybkość opadania widmowej gęstości mocy dla sygnałów 4PSK, MSK i TFM

4PSK- -20dB/dek

MSK - -40dB/dek

TFM - -100dB/dek

0x01 graphic

30. Dla zadanego ciągu binarnego narysuj przebieg ścieżki fazowej dla sygnałów MSK i TFM

0x01 graphic

31. Scharakteryzuj modulację GMSK

GMSK - odmiana modulacji MSK. Impulsy prostokątne sygnału modulującego są przepuszczane przez taki filtr by sygnał był zbliżony do krzywej Gaussa.

Zalety- mniejsze wstęgi boczne oraz węższe pasmo niż MSK

32. Oblicz przepływność subbitową Rs (lub szybkość modulacji νs) oraz pasmo sygnału z kwantowaną manipulacją częstotliwości przy zadanej liczbie subbitów/bit, liczbie częstotliwości podnośnych oraz przesuwie częstotliwości

33. Wyjaśnij mechanizm powstawania interferencji międzyelementowych i opisz zadaną jedną z dwóch manipulacji częstotliwości odpornych na to zjawisko (wielowartościowa manipulacja częstotliwości, kwantowana manipulacja częstotliwości)

zjawisko interferencji międzyelementowych

Występuje w krótkofalowych kanałach jonosferycznych.Wskutek wielopromieniowego rozchodzenia sie fal w punkcie odbioru następuje sumowanie impulsu przechodzącego po drodze dłuższej z innym impulsem przechodzącym po drodze krótszej. Powoduje to zniekształcenia zboczy impulsów i jest przyczyną błedów w transmisji.

MFSK-wielowartościowa manipulacja częstotliwości.

system 32częstotliwościowy:

Każda z częstotliwości przenosi 1 pięciobitowy znak międzynarodowego alfabetu telegraficznego. Liczność zbioru to 2^5 czyli 32 kombinacji. Zatem stosuje sie 32 częstotliwości. W danym momencie czasu wystepuje jedna z nich i przenosi 5 bitów informacji i trwa ona 5 razy dłużej niż w klasycznym systemie 2FSK. Częstotliwości dobrane są w sposób ortogonalny.(RYS8.13a). Każda z częstotliwości trwa Tm=5Tb. Przy MFSK czas trwania impulsu radiowego jest dłuższy niż dla FSK zatem zachodzenie zjawiska interferencji miedzyelementowych jest mniej szkodliwe.

0x01 graphic

34. Podaj wzór Shannona na przepływność binarną kanału, wyjaśnij zastosowane symbole i podaj ich jednostki oraz wymień dwie zalety wynikające z poszerzania pasma sygnału

wzór Shanona:

C=W log2(1+S/N)=1,44 W ln(1+S/N)

C-przepływność binarna kanału[bit/s]

W-szerokość pasma przepuszczania kanału[Hz]

S-moc sygnału użytecznego[

N-moc zakłóceń

2 zalety poszerzenia pasma:

zwiekszenie szybkości przesyłanie informacji przy tym samym stosunku sygnal/szum

zachowanie tej samej szygkości przeyslania informacji przy mniejszym stosunku sygnał/szum

35. Narysuj układ rozpraszacza DS oraz oblicz pasmo rozproszenia Br i zysk rozpraszania Z przy przesyłaniu sygnału FM zmodulowanego mową z zadanym wskaźnikiem modulacji β rozpraszanego ciągiem pseudolosowym o zadanej przepływności binarnej R

Narysuj układ DS.

Rys.z wykładu lub 9.1a

Sygnał o dowolnej strukturze podawany jest w nadajniku na układ mnożący z ciągiem pseudolosowym o dużej przepływności. Następuje poszerzenie pasma do wartości Br.

Br=Bo+2 1/t. Bo<<2/t -> Br=2/t

Z=(S/N)wy/(S/N)we=Br/Bo

Bo=2(Beta+1)F dla 1<=Beta<=4

Bo=2(Beta+2)F dla Beta>4

delta f= 3,1 kHz??

??

R=1/t??

Br=Bo+2R??

0x01 graphic

36. Wyjaśnij na czym polega rozpraszanie i skupianie widma sygnału w systemie DS/SS

Rozpraszanie.

Sygnał o dowolnej strukturze podawany jest w nadajniku na układ mnożący z ciągiem pseudolosowym o dużej przepływności. Następuje poszerzenie pasma do wartości Br(rys 9.3-pierwszy).Stad układ mnożacy nazywa sie rozpraszaczem.

Skupianie

Po stronie odbiorczej energie sygnału(9.3-drugi) należy skupić w pierwotnym paśmie co jest realizwane przy pomocu układu mnożacego(9.3-trzeci). Ten układ mnożący w odbiorniku to skupiacz. Dla poprawnej pracy wymagany jest pełen synchronizm ciągów pseudolosowych w nadajniku i odbiorniku.

Dodatkowo sygnał zostaje odfiltrowany(9.3-czwarty).

0x01 graphic

37. Wymień warunki, które muszą być spełnione aby skupić widmo sygnału DS/SS

Aby skupić widmo sygnału konieczna jest identyczność ciągów pseudolosowych w nadajniku i odbiorniku. Użytkownik odbierajacy o innym ciągu pseudolosowym nie bedzie w stanie skupić sygnału użytecznego lecz go rozproszy. (tylko tyle??)

38. Narysuj schemat łącza DS przy transmisji sygnałów binarnych o zadanej przepływności R oraz oblicz pasmo rozproszenia Br i zysk przetwarzania z przy rozpraszaniu ciągiem pseudolosowym o zadanym czasie trwania bitu τ

Dla sygnałów binarnych rolę układów rozpraszacza i skupiacza pełnią układy modulo 2(GPS)

Br=Bo+2/t=2/t

Z=Rcpl/Rb, Rcpl=1/t- przepłwyność ciągu pseudolosowego, Rb-sygnalu binarnego-dane

39. Oblicz zysk przetwarzania Z (w dB) oraz pasmo rozproszenie Br przy transmisji sygnału DSB-SC o zadanym paśmie Bo rozpraszanego metodą FH z zadaną szybkością po zadanej liczbie L przylegających do siebie kanałów roboczych

40. Wyjaśnij na czym polega rozpraszanie i skupianie widma sygnału w systemie FH/SS

Rospraszanie.

Częstotliwość nośna radiostacji zmienia sie według algorytmu określonego ciągiem pseudolosowym tak że sygnał wąskopasmowy pojawia się na coraz to innej częstotliwości a jego pasmo zostaje rozproszone do pasma Bo'=Bo+2/t, jako że 2/t<<Bo to można przyjąć że, Bo'=Bo.

Układowo realizuje sie to poprzez mieszacz na który podaje sie sygnał z generatora fali nośnej przepuszczony przez modulator wąskopasmowy(najczęściej modulacja kątowa) oraz sygnał z generatora ciągu pseudolosowego przepuszczonego przez syntezer częstotliwości.

Skupianie.

Po stronie odbiorczej generator ciągu pseudolosowego zsynchronizowany z generatorem z nadajnika steruje syntezerem częstotliwości, ktory wytwarza sygnał o częstotliwości różniącej się od częstotliwości w syntezerze nadajnika o stałą wartość.(Wyróżnia się sposoby nadortogonalne(nieprzylegające i przylegające)oraz ortogonalny). W wyniku przemnożenia sygnału odebranego oraz sygnału z syntezera widmo pasma następuje skupione do Bo wokół czestotliwości pośredniej. Moc sygnałów zakłucających zostaje znacznie rozproszona.

41. Oblicz zysk przetwarzania z (w dB) systemu FH o zadanym paśmie rozproszenia Br i szerokości pasma kanału roboczego Bo' dla zadanego przypadku kanałów ortogonalnych lub przylegających

przylegające:

Br=l Bo,

Z=Br/Bo=l

dB??

ortogonalne:

Br=(l+1)Bo/2

Z=Br/Bo=(l+1)/2

dB??

42. Oblicz wymaganą liczbę kanałów roboczych L, aby przy transmisji FH ze średnią szybkością uzyskać zadane prawdopodobieństwo błędu Po przy zadanej liczbie zakłóconych kanałów roboczych J

J-dane,Pb-dane

Pb=J/l

l=J/Pb

43. Scharakteryzuj i porównaj pod względem prawdopodobieństwa błędu systemy FH z małą, średnią i dużą szybkością zmian częstotliwości

mala szybkość zmian częstotliwości(wolne):

jeden czip(czas występowania jednej częstotliwości) przenosi kilkadziesiąt bitów informacji

średnia szybkość zmian częstotliwości:

jeden czip przenosi jeden bit

szybka szybkość zmian częstotliwości:

1 czip przenosi subbit (cześć bitu) a odbiór jest większościowy tzn. nazelży poprawnie odebrać połowę + 1subbit

Wierność transmisji jest największa przy FH szybkim, zatem prawdopodobieństwo błędu dla FH szybkiego jest najmniejsze a najwieksze dla FH wolnego.

44. Opisz na czym polega adresowanie korespondentów w systemach DS, FH i matrycowym.

Adresowanie korespondentów w poszczególnych systemach realizuje sie poprzez:

DS- różne ciągi pseudolosowe rozpraszające

FH- różne algorytmy zmian częstotliwości

matrycowy- różne matryce czasowo-częstotliwościowe

Odbiornik systemu matrycowego nosi nazwę odbiornika RAKE i jest szeroko stosowany do eliminacji interferencji miedzyelementowych, czyli w łaczności krotkofalowej na duże odległości z wykożystaniem jonosfery oraz łączności bezprzewodowej w terenach zurbanizowanych.

45. Podaj warunek na częstotliwość próbkowania oraz oblicz tę częstotliwość i okres próbkowania dla sygnału o zadanej częstotliwości granicznej

Przykładowa realizacja szumu kwantowania(rys.10.4d)

gestosc prawdopodobienstwa szumu kwanotowania??

moc szumu kwantowania: E^2=delta^2/12,delta-krok kwantowania
