Politechnika Śląska

Wydz. Elektryczny

MUW, sem III

PROJEKT KIERUNKOWY W14

Temat: Oświetlenie hali fabrycznej nr. 5

Wykonał:

Grzegorz Wawręty

Spis treści

1. Temat projektu 3

2. Opis hali 3

3. Schemat hali 4

4. Projekt oświetlenia 5

1. Wariant I 5

2. Wariant II 7

5. Dobór przekrojów przewodów oraz zabezpieczeń 9

1. Kryteria doboru przewodów zasilających 9

2. Warunki do spełnienia 9

3. Dobór przewodów i zabezpieczeń - wariant I 9

4. Dobór przewodów i zabezpieczeń - wariant II 14

6. Rozkład obciążenia rozdzielnicy 16

7. Zestawienie materiałów 16

1. Wariant I 16

2. Wariant II 16

Załącznik A - dane źródła światła MPK100/400 GPK100 NB closed 1xHPI-PBUS400

Załącznik B -TCS214/258 C6 2xTL-D58W/940

Załącznik C - dane źródła światła KPK200/165 GPK100 NB 1xQL165W/840

Załącznik D - raport z Calculux'a dla wariantu I

Załącznik E - raport z Calculux'a dla wariantu II

1. Temat projektu.

W ramach projektu należy zaprojektować oświetlenie w dwóch wariantach (różne rodzaje źródeł światła). Dla każdego wariantu należy:

• Określić wymagania oświetlenia dla poszczególnych części hali (na podstawie wymagań co do pracy wzrokowej na poszczególnych stanowiskach pracy zgodnie z obowiązującymi normami).

• Przeanalizować i uwzględnić możliwość stosowania oświetlenia miejscowego poszczególnych obszarów produkcyjnych.

• Ustalić sposób pracy oświetlenia i dokonać podziału lamp na grupy oświetleniowe (obwody funkcjonalne).

• Wykonać plan instalacji oświetleniowej (układ przewodów, rozmieszczenie puszek instalacyjnych
  i wyłączników, sposób sterowania - bezpośredni lub przez styczniki) i ewentualnie dobrać przekroje przewodów według jednego, wybranego kryterium.

• Wykonać zestawienie materiałów jako podstawy do określenia kosztów inwestycji.

2. Opis hali.

Hala składa się z kotła o wysokości 25m, stanowiska bezpośredniego sterowania kotłem S1, pobierania próbek paliwa do badań S2, stanowiska sterowania rezerwowego S3 oraz ze stanowisk do napraw bieżących części osprzętu kotła L1, L2 i L3. Wysokość pracy wszystkich stanowisk wynosi 0.8m.

Inwestor określił następujące wymagania, dotyczące:

• natężenie oświetlenia na stanowiskach S i L minimum 300lx, reszta hali i kocioł 100lx

• współczynnika oddawania barw R_a:

• dla stanowisk S ≥ 80

• dla stanowisk L ≥ 60

• dla hali i kotła ≥ 50

• współczynniki odbicia wewnątrz hali:

• od ścian 0,5

• od sufitu 0,3

• od podłogi 0,1

• równomierność oświetlenia (E_min/ E_śr):

• δ ≥ 0,4 - ośw. ogólne

• δ ≥ 0,65 - ośw. stanowisk

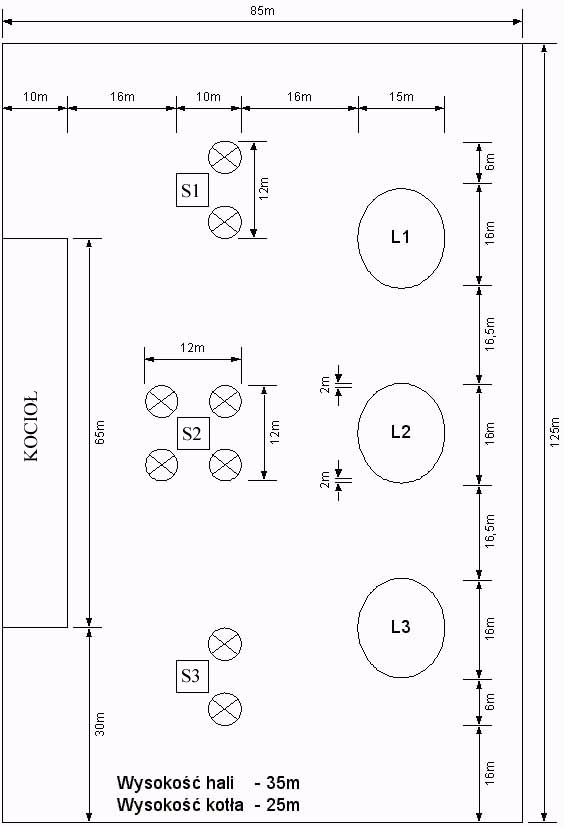

3. Schemat hali.

2

---
