2spawanie MAG krzysiek obrobione


Celem ćwiczenia jest zapoznanie studentów z metodą spawania ręcznego pół automatycznego metodą MAG (Metal Active Gas)

Spawanie metodą MAG oznacza spawanie elektrodą topliwą w osłonie gazów aktywnych (CO2) lub mieszanek z udziałem gazów aktywnych.

Ta metoda przeznaczona jest do spawania stali konstrukcyjnych niskowęglowych i niskotopliwych i stosowana jest od 1955 roku.

W czasie spawania w osłonie CO2, w łuku elektrycznym następuje dysocjacja gazu, wolny tlen z tego rozpadu wchodzi w związki chemiczne z metalem. Dlatego stosuje się specjalne dodatki do spawania tą metodą które posiadają takie pierwiastki jak: Si, Mn, Al, Ti, posiadające duże powinowactwo z tlenem. Gdyby nie zabezpieczyć się przed szkodliwym działaniem tlenu, spoiny posiadały by dużą zawartość tlenków metali oraz niskie właściwości mechaniczne i niewłaściwy skład chemiczny. Ponadto zawierały by dużą ilość porów.

Do spawania metodą MAG stosuje się również druty rdzeniowe o rurkowym płaszczu metalowym wypełnionym wewnątrz materiałem mineralnym i organicznym.

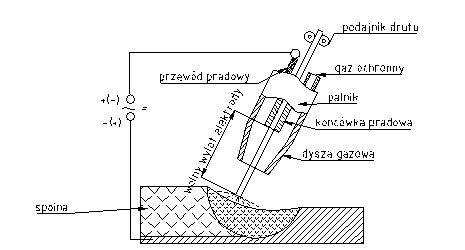

Metodę oraz budowę palnika przedstawiają rysunki.

0x08 graphic

0x01 graphic

Dokładna osłona łuku jarzącego się między elektrodą topliwą a spawanym materiałem zapewnia, że spoina formowana jest w bardzo korzystnych warunkach.

Podstawowymi parametrami spawania MIG/MAG są:

3. Przebieg ćwiczenia.

a) wyposażenie studentów w odzież ochroną.

b) zapoznanie studentów z teoretycznymi aspektami spawania metodą MAG.

c) praktyczna prezentacja metody w wykonaniu technika:

-napawanie na stali C45

-nałożenie spoiny pachwinowej na stali C45

d) wykonanie przez studentów napoin na stali C45 pod bacznym okiem technika

0x01 graphic

Zdjęcie przedstawia spoiny wykonane przez studentów (MAG pierwszy rząd od lewej)

Podczas spawania tą metodą najważniejszymi wymaganiami stawianymi operatorowi są:

-odpowiednia prędkość spawania (zbyt duża prędkość uniemożliwia wystarczające nagrzanie materiału i powstanie prawidłowej spoiny).

-niemożliwe jest spawanie skorodowanym drutem gdyż warstwa tlenków nie przewodzi prądu, co uniemożliwia zajarzenie się łuku elektrycznego.

-spawanie tą metodą jest łatwiejsze manualnie od spawania elektrodą otuloną ponieważ drut jest podawany automatycznie spawacz nie musi uwzględniać skrócenia się elektrody podczas jej topienia.

Źródła:

Instrukcja nr 14 Półautomatyczne spawanie metodą MIG/MAG

www.spawalnictwo.com.pl, www.messergroup.com
