Ćwiczenie nr 11

Temat: Wygładzanie tętnień prądu

Rok akademicki:

2006/2007

Wydział Elektryczny



Studia dzienne magisterskie



Nr grupy: E - 4



Wykonawcy:



1. Kujawa Sebastian

2. Stefaniak Eryk

Data

Wykonania

ćwiczenia

Oddania

sprawozdania

7.12.2006

14.12.2006

Ocena:

Uwagi:





  1. Wiadomości teoretyczny:

Zmienić napięcie przemienne na stałe stosujemy prostowniki. Sygnał po przejściu z takiego prostownika w większym lub mniejszym stopniu jest sygnałem tętniącym. Tętnienia w obwodach są niekorzystne, gdyż odbiorniki działają na sygnały stałe lub przemienne w czasie. Chcąc określić stopień tętnienia sygnału po przejściu przez prostownik stosujemy współczynnik tętnień

0x01 graphic
, gdzie Um to amplituda składowej zmiennej, a U0 to składowa stała przebiegu.

W celu wyeliminowania tętnień stosujemy filtry. Idealny filtr powinien zatrzymać składową zmienną, a przepuścić składową. Filtry rzeczywiste zmniejszają jedynie stopień tętnień sygnału. Różne filtry w różnym stopniu filtrują przebiegi tętniące. Wielkością charakteryzującą poszczególne typy filtrów jest współczynnik wygładzenia

0x01 graphic
,gdzie Um1 jest składową zmienną napięcia prostownika bez filtru, z Um2 jest składową zmienną napięcia prostownika z filtrem.

Jeżeli filtr zmniejsza dodatkowo składową stałą sygnału to wprowadzamy nowe pojęcie, współczynnika filtracji 0x01 graphic
, gdzie q1 to współczynnik tętnienia bez filtru, a q2 z filtrem.

Wyróżniamy dwa główne typy filtrów: pojemnościowe i indukcyjne.

Filtry pojemnościowe to kondensator włączony równolegle za układem prostowniczym. Gdy napięcie oddawane przez prostownik spada poniżej napięcia na kondensatorze, wtedy kondensator zaczyna się rozładowywać przez dołączony rezystor. Prostownik jest w stanie zaporowym. Prąd płynie w czasie 0x01 graphic
i powtarza się okresowo.

0x08 graphic

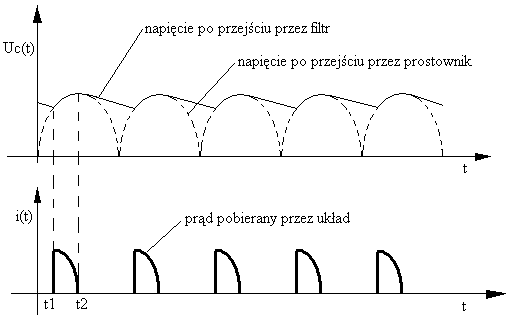

Napięcie i prąd po przejściu przez prostownik całofalowy.

Filtry indukcyjne stosujemy gdy układ pobiera duże wartości prądu. Cewkę włączamy szeregowo do obwodu za prostownikiem.

0x08 graphic

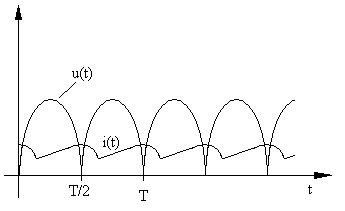

Gdzie :

u(t) - napięcie po przejściu przez prostownik

i(t) - prąd dla prostownika całofalowego po przejściu przez filtr

  1. Przebieg pomiarów i obliczenia.

2.1. Badanie wpływu rezystancji odbiornika na współczynniki tętnień i filtracji różnych typów filtrów.

2.1.1. Schemat połączeń.

0x01 graphic

U1 = 40 V , R = 5 - 10000 , V0 - woltomierz magnetoelektryczny (Rw = 120 k)

2.1.2. Przebieg pomiarów.

Połączyliśmy układ pokazany na schemacie 2.1.1. Zmieniając wartość rezystancji R dekady rezystancyjnej, zmierzyć składową stałą napięcia (woltomierzem magnetoelektrycznym) oraz amplitudę składowej zmiennej (oscyloskopem) dla filtrów podanych w tabeli wyników. UWAGA! Dla filtru pojemnościowego odczytaliśmy z oscyloskopu wartość t 2 -t 1.

3. Tabela wyników.

Wyniki pomiarów składowej stałej i zmiennej napięcia na odbiorniku oraz współczynników q i F.

Rodzaj filtru

R

5

10

50

100

500

1000

5000

10000

Bez filtru

Pomiary

|U0|

V

2,3

2,6

3

3,2

3,4

3,5

3,6

3,7

|U~m|

V

2

2,1

2,55

2,55

2,65

2,65

2,7

2,7

Obliczenia

q

-

0,87

0,808

0,85

0,797

0,779

0,757

0,75

0,73

F

-

-

-

-

-

-

-

-

-

0x01 graphic

Pomierzyć również 2-1

Pomiary

|U0|

V

2,3

2,6

3,5

4

5,1

5,4

5,7

5,7

|U~m|

V

1,95

2,1

1,7

1,45

0,5

0,15

0,05

0,024

2-1

[rad]

1,444

1,444

0,126

0,113

0,075

0,063

0,031

0,031

Obliczenia

q

-

0,848

0,808

0,486

0,363

0,098

0,028

0,009

0,004

F

-

1,026

1

1,749

2,196

7,949

27,04

83,333

182,5

0x01 graphic

Pomiary

|U0|

V

0,7

1

2,2

2,6

3,2

3,4

3,5

3,6

|U~m|

V

0,061

0,125

0,55

1,05

2,55

2,6

2,65

2,65

Obliczenia

q

-

0,087

0,125

0,25

0,404

0,797

0,765

0,757

0,736

F

-

10

6,464

3,4

1,973

0,977

0,99

0,991

0,992

0x01 graphic

Pomiary

|U0|

V

0,6

1

2,2

2,6

3,8

4,4

5,2

5,5

|U~m|

V

0,05

0,105

0,265

0,31

0,21

0,15

0,05

0,027

Obliczenia

q

-

0,083

0,105

0,12

0,119

0,055

0,034

0,01

0,005

F

-

10,48

7,695

7,083

6,697

14,16

22,3

75

146

0x01 graphic

Pomiary

|U0|

V

0,6

1,1

2,6

3,5

4,9

5,2

5,8

5,7

|U~m|

V

0,055

0,11

0,41

0,535

0,41

0,24

0,06

0,02

Obliczenia

q

-

0,092

0,1

0,158

0,153

0,084

0,046

0,01

0,004

F

-

9,457

8,08

5,38

5,209

9,274

16,46

75

182,5

0x01 graphic

Pomiary

|U0|

V

0,6

1,1

2,6

3,4

4,9

5,2

5,6

5,7

|U~m|

V

0,055

0,105

0,2

0,16

0,55

0,027

0,005

0,005

Obliczenia

q

-

0,092

0,095

0,077

0,047

0,112

0,005

0,001

0,0009

F

-

9,457

8,505

11,039

16,957

6,955

151,4

750

811,11

Dane:

L=0,39 [H]

C=64 [0x01 graphic
F]

Obliczenia q na podstawie danych teoretycznych i 0x01 graphic
zmierzonych oscyloskopem.

R

5

10

50

100

500

1000

5000

10000

0x01 graphic

1,444

1,444

0,126

0,113

0,075

0,063

0,031

0,031

t2-t1 [ms]

4,6

4,6

4

3,6

2,4

2

1

1

qC

8,4

4,22

1,5

0,75

0,15

0,076

0,0155

0,0077

qL

0,014

0,027

0,13

0,25

0,598

0,647

0,665

0,666

Przykładowe obliczenia.

Bez filtru:

0x01 graphic

Dla filtru nr 1:

0x01 graphic

0x01 graphic

0x08 graphic
Dla filtru nr 2:

0x01 graphic










4. Obliczenia.

0x08 graphic
Teoretyczne wyliczenie q dla filtra pojemnościowego

0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic

Teoretyczne wyliczenie q dla filtra indukcyjnego

0x08 graphic
0x08 graphic

0x08 graphic

0x08 graphic

0x08 graphic

0x08 graphic
0x08 graphic
0x08 graphic

Charakterystyki zostały dołączone na końcu sprawozdania.

  1. Wnioski.

Filtr nr 1 to włączony równolegle kondensator. Filtr ten wykazuje bardzo dobre właściwości przy niewielkich prądach. Działanie filtru pojemnościowego polega na tym, że przez rezystor płynie składowa stała, natomiast przez kondensator płyną wyższe harmoniczne napięcia.

Filtr nr 2 to włączona równolegle cewka. Z pomiarów wynika, że filtr wykazuje lepsze właściwości przy dużych prądach. Gdy składowa stała była o rząd większa od amplitudy składowej zmienne filtr wykazał największy stopień filtracji.

Filtry nr 3 i 4 maja bardzo zbliżone do siebie wyniki. Łączą one zalety filtrów pojemnościowych i indukcyjnych.

Filtr nr 5 posiada najlepsze ze wszystkich badanych filtrów właściwości filtrujące dla poszczególnych rezystancji. Gdy płyną duże prądy to odpowiedzialną za filtrowanie jest cewka, gdy prądy zaczynają maleć dwa kondensatory zaczynają filtrować składowe zmienne. Wartość składowej stałej dla 10 k0x01 graphic
wyniosła 5,7 [V] a amplituda składowej zmiennej 0,005 [V] .

R [0x01 graphic
]

5

10

50

100

500

1000

5000

10000

qC teor.

8,4

4,22

1,5

0,75

0,15

0,076

0,0155

0,0077

qC

0,848

0,808

0,486

0,363

0,098

0,028

0,009

0,004

qL teor.

0,014

0,027

0,133

0,252

0,599

0,648

0,666

0,666

qL

0,087

0,125

0,25

0,404

0,797

0,765

0,757

0,736

Porównując wartości współczynnika tętnień obliczonego z danych znamionowych i na podstawie pomiarów napięć można zauważyć, że dla dużych prądów obliczenia teoretyczne znacznie odbiegają od tych obliczonych na podstawie pomiarów. Dopiero przy 100 [0x01 graphic
] wartości zaczynają być bardzo zbliżone. Dla 10 [k0x01 graphic
] wyniki są prawie identyczne.

Na wykresie nr 2 widać, że dla rezystancji o wartości 100 [0x01 graphic
] dla filtra nr 1 jak i nr 2 współczynnik filtracji jest prawie taki sam. Oznacza to że dla określonych warunków można stosować wymiennie oba filtry i uzyskać taki sam poziom filtracji.

Współczynnik filtracji F rośnie dla wszystkich filtrów wraz ze wzrostem napięcia na rezystancji, ale nie dla filtra indukcyjnego. Z pośród badanych układów najlepszym działaniem charakteryzował się filtr nr 5. Najlepiej łączy zalety filtru pojemnościowego i indukcyjnego. Jego współczynnik filtracji rośnie najszybciej wraz ze wzrostem napięcia na rezystancji.
