Wytrzymałość


Andrzej Gnat 20.05.2001

Norbert Linke

Grupa II

Temat: Próba wytrzymałości tworzyw sztucznych na rozciąganie.

Cechy wytrzymałościowe, które możemy określić przy statycznym rozciąganiu są następujące:

  1. Naprężenie rozciągające (wyrażone w MPa) jest to stosunek obciążenia normalnego do pierwotnego przekroju poprzecznego próbki, w dowolnej chwili oznaczania, aż do zerwania próbki:

σr =0x01 graphic

σr- naprężenie rozrywające

Fr - siła zrywająca [N]

Ao - pole pierwotne przekroju poprzecznego próbki [mm2]

  1. Granica plastyczności - są to mniejsze naprężenia rozciągające (wyrażone w. MPa), przy '.- których następuje szybki wzrost odkształceń plastycznych bez zauważalnego wzrostu naprężenia (rys. 1) i oblicza się według wzoru:

Rpir =0x01 graphic

Fpir - siła rozciągająca na granicy plastyczności

Ao - pole pierwotne przekroju poprzecznego próbki [mm2]

0x08 graphic

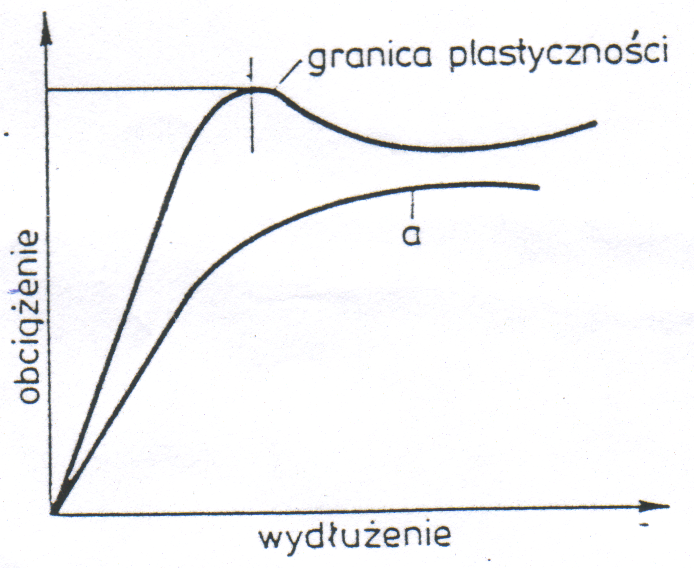

Rys1. Zakres przedstawiający zależność obciążenia rozcinającego od wydłużenia bezwzględnego a- umowna granica plastyczności.

3. Umowna granica plastyczności jest to naprężenie rozciągające (wyrażone w MPa), przy których odkształcenia plastyczne osiągają,, wyrażoną w procentach, część pierwotnej długości pomiarowej próbki. Umową granicę plastyczności (Rx) należy obliczać według wzoru podanego dla granicy plastyczności (Rpir).

0x08 graphic

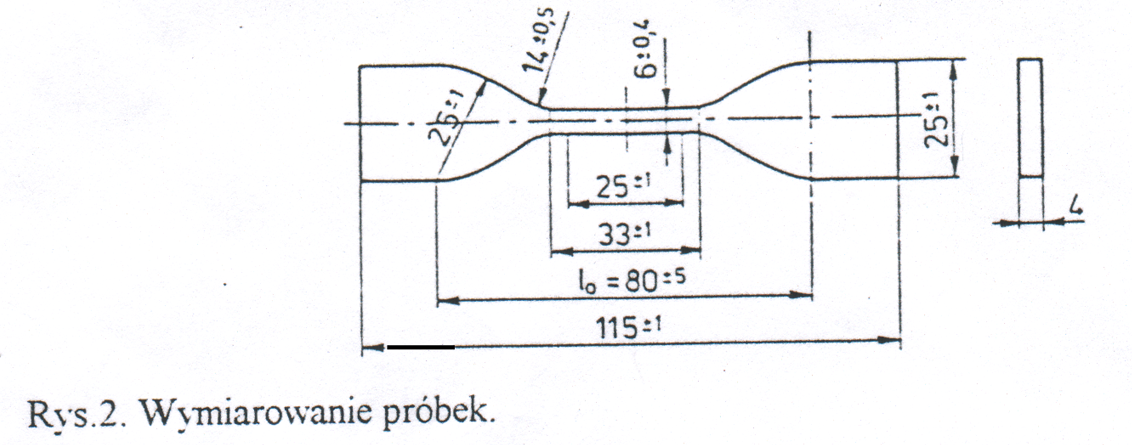

4.Wydłużenie bezwzględne przy rozciąganiu jest to przyrost pierwotnej długości pomiarowej próbki, wyrażone w mm (rys.2).

5. Wydłużenie względne przy rozciąganiu jest to stosunek wydłużenia bezwzględnego do pierwotnej długości pomiarowej próbki i oblicza się według wzoru

εr = 0x01 graphic
* 100%

gdzie:

Δl - wydłużenie bezwzględne [mm]

lo - pierwotna długość pomiarowa próbki [mm]

6.Wydłużenie względne przy zerwaniu jest to stosunek wydłużenia bezwzględnego w chwili zerwania próbki do pierwotnej długości pomiarowej próbki.

7. Wydłużenie względne na granicy plastyczności jest to stosunek wydłużenia bezwzględnego, zmierzonego w chwili osiągnięcia granicy

plastyczności, do pierwotnej długości pomiarowej próbki i oblicza się według wzoru:

εpir = 0x01 graphic
. 100%

Gdzie:

Δlo- wydłużenie bezwzględne na granicy plastyczności [mm]

lo - pierwotna długość pomiarowa próbki [mm]

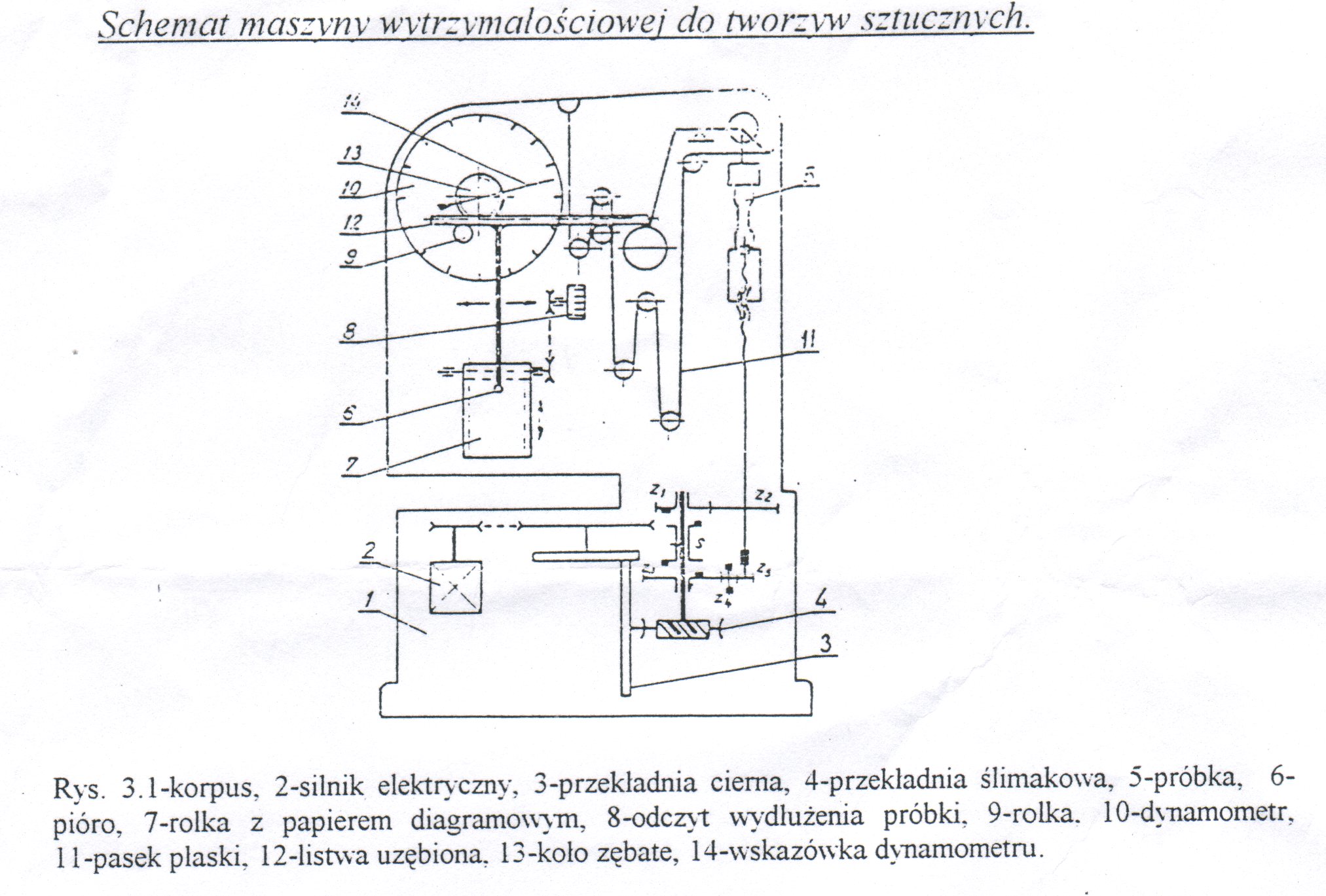

0x08 graphic

0x01 graphic

0x01 graphic

0x01 graphic
