Projekt z przedmiotu:

NAPĘDY I STEROWANIE HYDRAULICZNE

I PNEUMATYCZNE

Temat:

Układ hydrauliczny do realizacji ruchu prostoliniowego

Wykonał:

Tomasz Łysek

grupa 311C

rok 2006/2007

Dane:

Wartość siły obciążającej: P=15 [kN]

Skok tłoka: h=600 [mm]

Czas przesuwu tłoka: t=6 [s]

Temperatura pracy: T= 293 [K]

Współczynnik obliczeniowy η0=0,8

Obliczenia podstawowe:

• Dobór ciśnienia:

Przyjmuję pn=21 [Mpa] jako zalecane dla siłowników dwustronnego działania Hydromar®

• Dobór silownika:

P - siła użyteczna na tłoczysku

d - średnica tłoka

η0 - współczynnik obliczeniowy

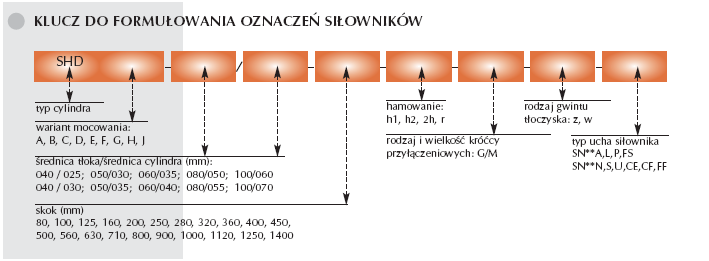

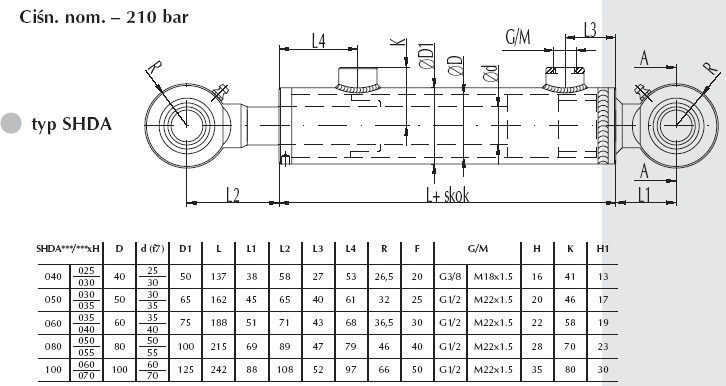

Korzystając z katalogu http://www.hydromar.com.pl/katalog.pdf , dobieram siłownik:

SHDA-40/30-630-h1-MzS.

Obliczenie wydatku pompy:

Obliczenie mocy silnika:

Dobór pompy:

*- dostępne wykonania z wbudowanym obejściem

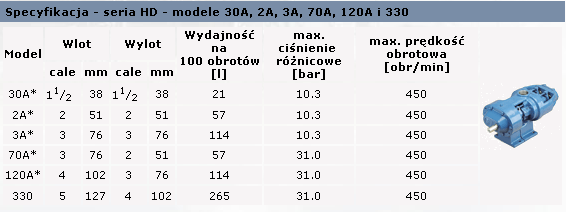

Dobieram pompę zębatą firmy Tuthill 70A

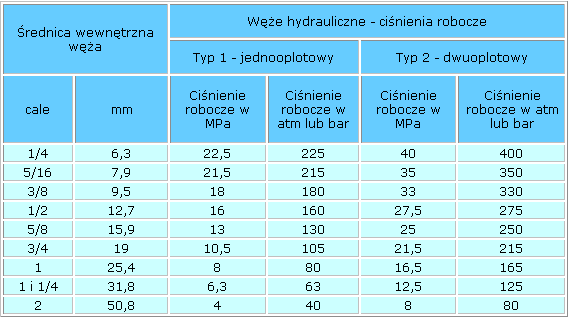

Obliczenie średnic przewodów:

Dobieram następujące przewody:

Przewód ssący: TYP-1 12,7 [mm]

Przewód tłoczący: TYP-2 6,3 [mm]

Obliczenie objętości zbiornika:

Dobór filtra:

Filtr siatkowy ssawny średnio dokładny:

Oznaczenie filtra	Średnica nominalna przelotu, [mm]	Przepustowość nominalna [l/min]
WS1-6,3SM	10	6,3
WS1-10SM	13	10
WS1-16SM	16	16
WS1-25SM	20	25
WS1-40SM	25	40
WS1-63SM	32	63
WS1-100SM	40	100
WS1-160SM	50	160
WS1-250SM	63	250

Dobieram filtr: WS1-10SM

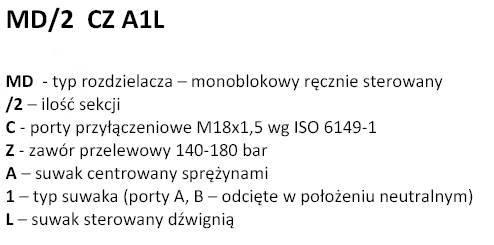

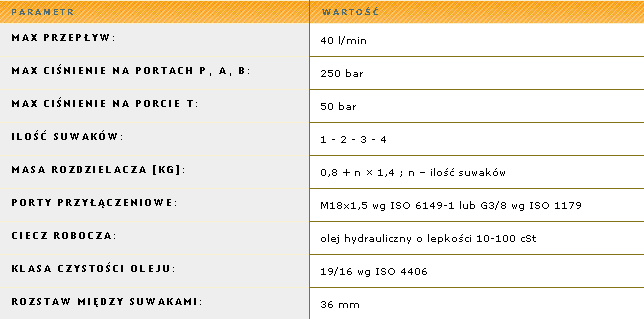

Dobór rozdzielacza:

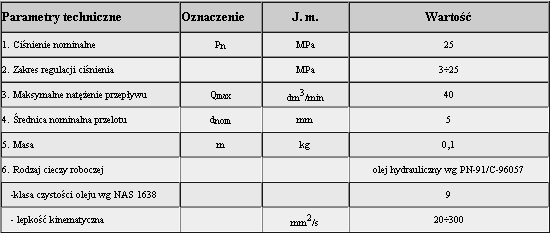

Dobór zaworu przelewowego:

ZAWÓR PRZELEWOWY ZP2505/303

Katalog na stronie www.hydrotor.com.pl

Dobór oleju:

Dobieram olej: L - HL - 45

L - produkt z przerobki ropy naftowej

• - wsp. lepkości kinematycznej

L
Klasa jakości ISO	HL
Klasa lepkości ISO	46
Lepkość kinematyczna w 40 ºC ( mm2/s, cSt )	41,4-50,6
Wskaźnik lepkości, min	95
Temperatura płynięcia, max ( ºC )	-24
Temperatura zapłonu COC, min ( ºC )	190

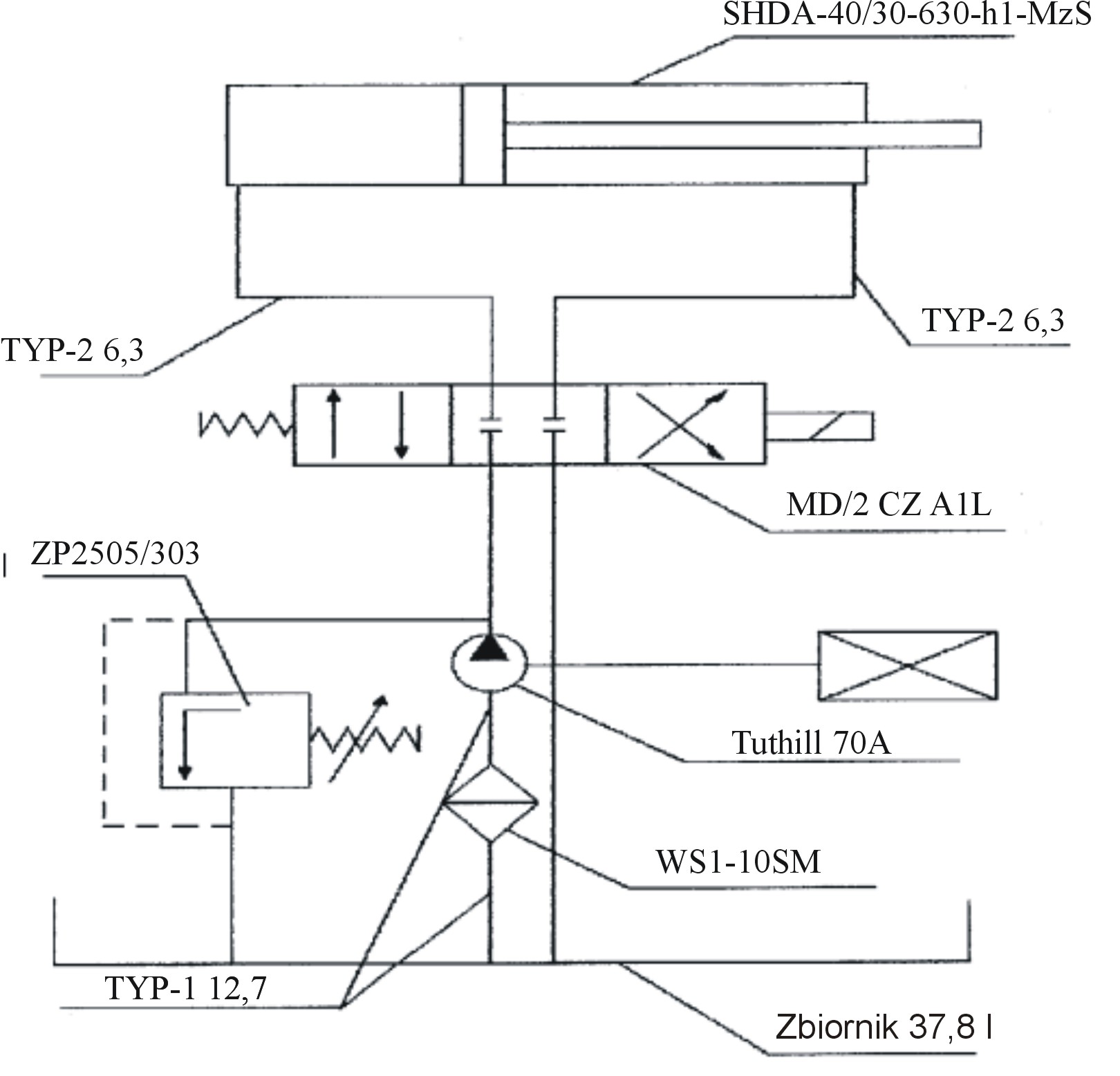

Straty miejscowe:

Straty na długości:

2

Q - wydatek pompy

V - objętość

---
