Filtry aktywne

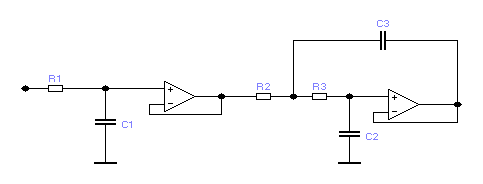

Opornik R2 wraz z opornikiem R1 wyznaczają wzmocnienie układu w paśmie przenoszenia filtru, zaś opornik R3 powinien mieć wartość zbliżoną do równoległego połączenia oporników R1 oraz R2 - wobec tego zmiany parametrów rezystorów R1 i R2 pozwalają kształtować częstotliwość graniczną tego filtru.

	R1	R2	R3	C1	C2	C3
Filtr 1	12,3k	11,51k	22,33	100nF	47nF	100nF
Filtr 2	15,92k	769	769	100nF	1uF	4uF
Filtr 3	5,34k	282	282	1 uF	1uF	37,9uF

Filtr 1 - jest filtrem Bessela.

Wykres amplitudowy: Wykres fazowy:

Filtr 2 - jest filtrem Butterworth'a

Wykres amplitudowy: Wykres fazowy:

Filtr 3 - jest filtrem Czebyszewa

Wykres amplitudowy: Wykres fazowy:

---
