POLITECHNIKA WROC£AWSKA INSTYTUT FIZYKI	Sprawozdanie z æwiczenia nr 77
Piotr Leszczyñski	Temat:Analiza spektralna i pomiary fotometryczne.
Wydzia³ Elektroniki Rok I	Data:94.04.18	Ocena:

1. Wstêp.

Doœwiadczenie to polega³o na obserwacjach i pomiarach widma fal w zakresie widzialnym, za pomoc¹ spektroskopu i spektrofotometru Spekol. Widmo optyczne powstaje na drodze rozszczepienia promieniowania (w tym wypadku œwiat³a widzialnego) na sk³adowe o ró¿nych d³ugoœciach fali. Doœwiadczenie sk³ada³o siê z dwóch czeœci. Pierwsza czêœæ polega³a na wyskalowaniu spektroskopu za pomoc¹ widma emisyjnego helu. Poprzez wynotowanie po³orzenia poszczegulnych pr¹¿ków widma na skali spektrometru,a nastêpnie odczytanie ich d³ugoœci z tabeli mo¿na by³o wykreœliæ krzyw¹ skalowania, która nastêpnie mog³a byæ u¿yta w dalszych pomiarach.

Druga czêœæ doœwiadczenia polega³a na pomiarze transmisji, dla ró¿nych d³ugoœci fal, dwóch filtrów: czerwonego i zielonego. Pomiaru tego dokonano dwoma metodami:za pomoc¹ wyskalowanego wczeœniej spektrometru i spektrofotometru Spekol.

Pomiar za pomoc¹ spektroskopu polega³ na wzrokowej ocenie transmisji fali dla ró¿nych d³ugoœci fali. Pomiar za pomoc¹ spektrofotometru sprowadza³ siê do ustalenia procentu fali przepuszczonej w stosunku do odniesienia, którym by³a p³ytka przeŸroczysta. Ten sposób pomiaru pozwala³ na wyeliminowanie wp³ywu fa³i rozproszonej na wynik pomiaru.

2. Skalowanie spektroskopu.

Do wyskalowani spektroskopu pos³u¿y³o widmo emisyjne helu.

2.1. Tabela pomiarów i wyników.

Po³¿enie pr¹¿ka widmowego	Barwa pr¹¿ka widmowego	D³ugoœæ fali odczytana z tabeli [nm]
14	czerwona	706.52
25	czerwona	667.81
58	¿ó³ta	587.56
115	zielona	501.57
124	niebiesko-zielona	492.19
147	niebieska	471.31
179	fioletowa	447.15

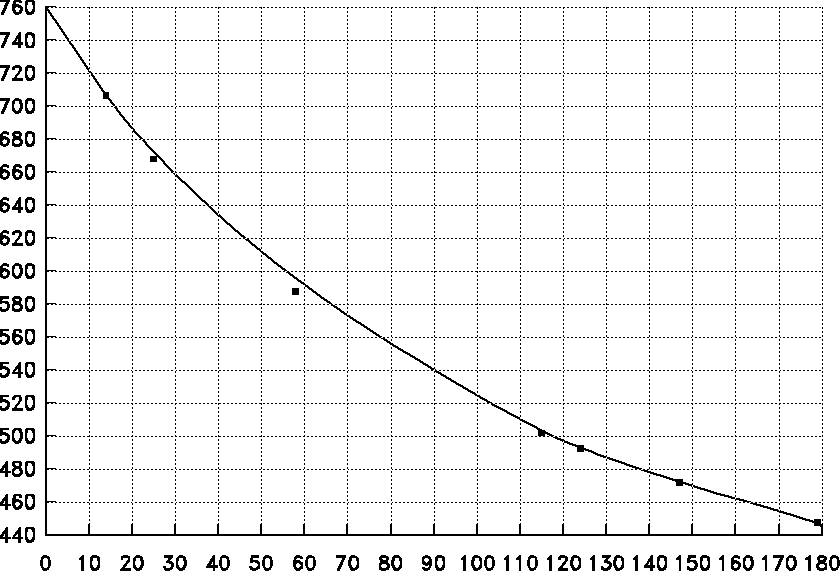

2.2. Krzywa skalowania.

3. Badanie transmisji filtrów.

3.1. Badanie za pomoc¹ spektroskopu.

Badanie polega³o na wzrokowej ocenie transmisji filtrów.

Po³ozenie na skali spektrometru	D³ugoœæ fali [nm] (odczytana z krzywej skalowania)	Wyniki dla filtru czerwonego [%]	Wyniki dla filtru zielonego [%]
0	760	0	0
10	720	0	0
20	688	80	0
30	660	90	0
40	633	90	10
50	611	0	30
60	591	0	70
70	572	0	90
80	557	0	95
90	540	0	95
100	525	0	90
110	510	0	80
120	498	0	80
130	488	0	80
140	479	0	80
150	470	0	80
160	461	0	80
170	453	0	80
180	446	0	80

3.2. Badanie za pomoc¹ spektrofotometru.

Filtr czerwony			Filtr zielony
D³ugoœæ fali [nm]	Transmisja [%]	D³ugoœæ fali [nm]	Transmisja [%]
400	2	400	1
450	1	450	2
500	0.5	460	5
550	0.5	470	11.5
600	2	480	19.5
610	3.5	490	29
620	12	500	39
630	38	510	48
640	66	520	54
650	78.5	530	56
660	84	540	56
670	86.5	550	51.5
680	88	560	45
690	89	570	37
700	91	580	28.5
		590	20
		600	14
		610	10
		620	7
		630	5
		640	4
		650	3
		700	2

3.3. Wykres transmisji filtru czerwonego.

3.4. Wykres transmisji filtru zielonego.

4. Dyskusja b³êdów.

Przy pomiarze transmisji filtrów spektrometrem b³¹d powodowany by³ przez bardzo subiektywn¹ ocenê transmisji dla danej d³ugoœci fali. B³¹d ten jest praktycznie niemo¿liwy do wyznaczenia, dlatego wyniki tych pomiarów mog¹ byæ jedymie u¿yte do przybli¿enia kszta³tu krzywej zale¿noœci transmisji od d³ugoœci fali. Równie¿ odczyt d³ugoœci fali z krzywej skalowania nie by³ dok³adny.

Pomiary transmisji za pomoc¹ spektrofotometru Spekol by³y zdecydowanie dak³adniejsze, lecz te¿ (z powodu braku wzorców absorbcji, do których odnoszone powinny byæ pomiary) b³¹d jest niemo¿liwy do oszacowania. Nie mo¿na bowiem ustaliæ z konkretn¹ dok³adnoœcia 100% mie¿onej transmisji.

---
